МУПТВ-120ВЗ-ЭГП «Тайфун-120ВЗ» — взрывозащищённый модуль ТРВ на 120 л, пиротехнический пуск

Взрывозащищённый модуль ТРВ с пиротехническим пуском УЗП-11ВЗ (2Ех d s IIС Т3 Gc Х): 120 л ОТВ, вытеснитель — двуокись углерода 12 кг. Классы А, В, электроустановки до 36 кВ.

Модуль пожаротушения тонкораспыленной водой «Тайфун-120ВЗ» МУПТВ-120ВЗ-Г-ГВ/ВД-ЭГП-УХЛ.4

Модели семейства

МУПТВ-120ВЗ-Г-ГВ-ЭГП-УХЛ.4взрывозащищённое исполнение с газоводяной смесью (ОТВ — питьевая вода), пиротехнический пуск

Назначение	пожары классов А, В по ГОСТ 27331, электроустановки под напряжением до 36 кВ; применение во взрывоопасных зонах (гл. 7.3 ПУЭ, ГОСТ 30852.13-2002)
ОТВ	газоводяная смесь; питьевая вода по ГОСТ Р 51232-98; заправка 120±1 кг (масса воды) в сосуд 130±2 л
Газ-вытеснитель	двуокись углерода (СО2): 12±0,01 кг при заправке баллона с ЗПУ, минимально допустимо 11 кг; баллон 20 л
Защищаемая площадь	класс А — до 58 м², класс В — до 40 м² (табл. 2 РЭ, при максимальном числе распылителей, Нр = 2–4 м)
Распылители	РП-4 (МУПТВ-60.300) — 24–32 шт. или РП-8 (МУПТВ-60.310) — 12–16 шт. на модуль
Подача ОТВ	продолжительность действия 15–45 с; инерционность ≤ 5 с; средний расход через распылители 2,7–8 кг/с
Пиротехнический пуск (ЭГП)	сопротивление цепи газогенерирующего элемента 1,0–5,5 Ом; ток срабатывания ≥ 0,5–0,8 А; длительность импульса ≥ 8 мс; напряжение 9–27 В; безопасный ток ≤ 0,05 А (при проверке ≤ 5 мин) и ≤ 0,005 А (без ограничения времени)
Взрывозащита	маркировка 2Ех d s IIС Т3 Gc Х (знак «Х» — постоянно присоединённый кабель); оболочка выдерживает давление взрыва, испытание гидравликой 7 МПа (ТУ 4854-007-53180781-04)
Контроль уровня (искробезопасный)	датчик 1П13ИТ — 0Ex ia IIB T3 Х; вторичный преобразователь СУ 300И с искрозащитными элементами
Контроль массы СО2	система СКМ-4: платформа ПТВ-ВЗ-100 (0Ex ia IIC T6 X) + весовой контроллер ВК-3.4 (0Ex ia IIC T6), блок питания БИ-ИП-8С и барьер БИБ-02-24С ([Ex ia]IIC) — по решению заказчика
Давления	рабочее в сосуде ≤ 1,4 МПа; мембрана сосуда DN15 — 1,8–2,1 МПа; мембрана баллона DN8 — 17,5–21,5 МПа
Масса и габариты	модуль с газом 114±5 кг; не более 715×548×1465 мм; крепление к полу (4 отв. Ø14 мм), у стены — дополнительно через скобу
Ручное приведение	усилие приведения в действие вручную ≤ 100 Н; устройство дистанционного ручного пуска УРП-7 — по отдельному заказу
Климатика	УХЛ.4 по ГОСТ 15150; температура в режиме ожидания/эксплуатации от +5 до +50 °С; среда без агрессивных газов и паров
Надёжность	срок службы 20 лет; ресурс срабатываний ≥ 10; вероятность безотказной работы 0,95 (ГОСТ 27.410)

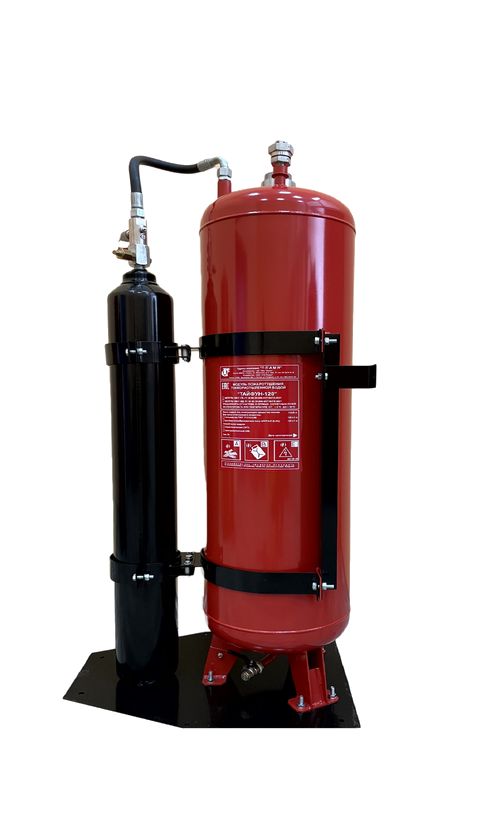

МУПТВ-120ВЗ-Г-ВД-ЭГП-УХЛ.4взрывозащищённое исполнение с водой с добавками (пенообразователь AFFF/AR), пиротехнический пуск

Отличие от ГВ-исполнения	ОТВ — вода с добавкой пенообразователя типа AFFF/AR (0,5±0,05)% от объёма воды
Защищаемая площадь	класс А — до 58 м², класс В — до 64 м²; максимальная площадь пролива ГЖ и ЛВЖ — 16 м² (табл. 2 РЭ)
Остальные параметры	те же, что у исполнения ГВ: 120±1 кг ОТВ, СО2 12±0,01 кг (мин. 11 кг), ЭГП 9–27 В / 0,5–0,8 А, габариты 715×548×1465 мм, срок службы 20 лет

Как это работает и подключается

Состав: сосуд на 130 л с ОТВ и баллон с двуокисью углерода (20 л) на скользящих хомутах, соединённые рукавом высокого давления (РВД) через запорно-пусковое устройство УЗП-11ВЗ с заправочным узлом.
Пуск — пиротехнический: газогенерирующий элемент заключён во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри и не передаёт его в окружающую взрывоопасную среду; резьбовые взрывонепроницаемые соединения предохранены от самоотвинчивания муфтой и контргайкой.
Специальный вид взрывозащиты «s» обеспечен герметичностью соединений УЗП-11ВЗ резиновыми уплотнениями (ГОСТ 22782.3); импульс тока в цепи электровоспламенения подаётся только во время пожара или поверки ЗПУ.
Основной режим — автоматический: при пожаре электрический импульс от установки пожарной сигнализации объекта поступает на УЗП-11ВЗ, устройство срабатывает, газ-вытеснитель из баллона через РВД поступает в сосуд, и после набора рабочего давления газоводяная смесь идёт в трубопровод и через распылители на защищаемую площадь.
Контроль сохранности ОТВ: датчик уровня 1П13ИТ (0Ex ia IIB T3 Х) → вторичный преобразователь СУ 300И с искрозащитными элементами, ограничивающими U0 и I0 до безопасных значений.
Контроль сохранности СО2: весовая платформа ПТВ-ВЗ-100 → весовой контроллер ВК-3.4 в системе контроля массы СКМ-4 (до 4 платформ); все компоненты — искробезопасные цепи «ia» (0Ex ia IIC T6 / [Ex ia]IIC); взрывобезопасность платформы обеспечивается только в составе СКМ-4 с ВК-3.4 (знак «Х»).
Защита от превышения давления — две разрывные предохранительные мембраны: в штуцере сосуда DN15 (1,8–2,1 МПа) и в штуцере УЗП баллона DN8 (17,5–21,5 МПа).
Устройство дистанционного ручного пуска УРП-7 поставляется по отдельному заказу и по требованиям взрывозащиты устанавливается ЗА пределами взрывоопасного помещения.

Монтаж

Монтаж электрической системы запуска — по требованиям главы 7.3 ПУЭ и ГОСТ 30852.13-2002 (подраздел 6.5 РЭ); монтаж и стыковка — только по проекту АУПТ специализированной организации.
Пусковое устройство устанавливать на штуцер УЗП-11ВЗ до упора; резьбовые соединения частей оболочки законтрить проволокой по рис. 3 и опломбировать.
Стыковку пускового устройства к проводам электрической системы запуска выполнять в соединительной коробке, обеспечивающей необходимый уровень взрывозащиты.
Модуль закрепить к полу через 4 отверстия Ø14 мм; при расположении у стены — дополнительно через скобу. Баллон ставится на весовую платформу и крепится скользящим хомутом.
Монтаж системы контроля массы СКМ-4 — по проекту, РЭ и приложению Д; стыковка сигнализатора и датчика уровня — по РЭ и приложению Г.
Устройство ручного пуска должно быть опломбировано; подступы к нему и к модулю не загромождать.
Зарядка/перезарядка ОТВ и двуокисью углерода, контроль системы запуска и ТО — только изготовителем или специализированными организациями с действующими в РФ разрешениями.
Целостность цепи пускового устройства при электромонтаже проверять прибором с током контроля не более 0,005 А (длительность не ограничена); сопротивление подводящих линий не должно снижать ток в цепи ниже значения, гарантирующего срабатывание УЗП-11ВЗ.

Примеры

Взрывоопасные зоны помещений и наружных установок

По РЭ модуль предназначен для применения во взрывоопасных зонах согласно главе 7.3 ПУЭ и ГОСТ 30852.13-2002; газогенерирующий элемент заключён во взрывонепроницаемую оболочку, цепи контроля уровня — искробезопасные.

Производственные, складские, административные и архивные помещения

Назначение по РЭ: поверхностное и локально-поверхностное тушение пожаров классов А и В, электроустановок под напряжением до 36 кВ, включая хранилища музейных ценностей и выставок.

Объекты, где неудобно тянуть 24 В к каждому модулю

Пиротехнический пуск (ЭГП) срабатывает от импульса 9–27 В током 0,5–0,8 А — параметры цепи пуска отличаются от электромагнитного исполнения ЭМ (см. карточку МУПТВ-120ВЗ-Г-ГВ/ВД-ЭМ-УХЛ.4) и проверяются прибором с током контроля не более 0,005 А.

Частые вопросы

Чем ЭГП отличается от ЭМ у «Тайфун-120ВЗ»?

Способом пуска УЗП. ЭГП (это РЭ) — пиротехнический: газогенерирующий элемент во взрывонепроницаемой оболочке, ток срабатывания 0,5–0,8 А при 9–27 В, импульс ≥ 8 мс, маркировка взрывозащиты 2Ех d s IIС Т3 Gc Х. ЭМ — электромагнитный: взрывозащищённый электромагнит ЕА45СП Вз на ЭЗПУ-11, параметры цепи пуска — в карточке МУПТВ-120ВЗ-Г-ГВ/ВД-ЭМ-УХЛ.4. Это разные исполнения с разными РЭ.

Какой газ-вытеснитель и как его контролируют?

Сжиженная двуокись углерода (СО2): 12±0,01 кг при заправке, минимум 11 кг при эксплуатации, баллон 20 л. Контроль — весовой платформой ПТВ-ВЗ-100 с контроллером ВК-3.4 (система СКМ-4) или взвешиванием баллона с УЗП на весах с ценой деления ≤ 0,2 кг.

Можно ли тушить электроустановки под напряжением?

Да: по п. 2.1 РЭ модуль предназначен для тушения пожаров классов А, В по ГОСТ 27331 и электроустановок под напряжением до 36 кВ.

Сколько распылителей можно повесить на один модуль?

По табл. 3 РЭ: РП-4 — 24–32 шт., РП-8 — 12–16 шт. (классы А и В). Защищаемая площадь в табл. 2 приведена при максимальном количестве распылителей на высоте 2–4 м. Проектирование — по СТО ПМП.026.13 «Модульные АУП ТРВ «Тайфун» (www.nto-plamya.ru).

Нюансы и грабли

ЭГП — пиротехнический пуск, а не электромагнит: токи срабатывания 0,5–0,8 А и напряжение 9–27 В, безопасный ток проверки — всего 0,005 А без ограничения времени. Проверять цепи «прозвонкой» с большим током недопустимо.
Знак «Х» в маркировке 2Ех d s IIС Т3 Gc Х означает выпуск с постоянно присоединённым кабелем: способ подключения задан заводом, «переподключить как удобнее» нельзя.
УРП-7 по взрывозащите ставится только за пределами взрывоопасного помещения (п. 6.5.2 РЭ) — это требование, а не рекомендация.
Взрывобезопасность весовой платформы ПТВ-ВЗ-100 (0Ex ia IIC T6 X) обеспечивается только при её подключении к искробезопасным цепям контроллера ВК-3.4 в составе СКМ-4: вне системы платформа не искробезопасна.
Минимум СО2 — 11 кг из 12±0,01: при отсутствии СКМ-4 количество проверяют взвешиванием баллона с УЗП на весах с ценой деления ≤ 0,2 кг.
ТО: ТО-1 ежедневно, ТО-2 раз в 6 мес., ТО-3 раз в год (перезарядка ОТВ, проверка монтажа цепи запуска, определение количества СО2), ТО-4 раз в 5 лет (освидетельствование сосуда, замена мембран DN8/DN15, освидетельствование баллона по ФНП ОРПД). Эксплуатация после истечения срока переосвидетельствования сосуда и баллона запрещена; в этом РЭ — четыре вида ТО, без ТО-5.
Пломбы УЗП и УРП-7 проверяются при каждом ТО-1; срыв пломбы и разборка частей УЗП без отключения модуля от системы электрического запуска запрещены.
Сосуд модуля не подлежит учёту в Ростехнадзоре (ФНП ОРПД), а баллон для рабочего газа — подлежит освидетельствованию каждые 5 лет с даты изготовления в его паспорте.

Документация

МУПТВ-120ВЗ-Г-ГВ-ЭГП-УХЛ.4 / МУПТВ-120ВЗ-Г-ВД-ЭГП-УХЛ.4 «Тайфун-120ВЗ» — Руководство по эксплуатации МУПТВ-120.000-01 РЭ, 2021.
ТУ 28.99.39-008-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00507/22 от 23.03.2022.
Смежная документация по РЭ: УРП-7 УРП7.00.000 ИЭ (устройство ручного пуска), ЮЯИГ.407721.003 РЭ (сигнализатор уровня СУ 300И), СКМ-4.001-02 РЭ (система контроля массы), ВК3.004.01 РЭ (весовой контроллер ВК-3.4), ПТВ-002.01 ПС (платформа ПТВ-ВЗ).
Проектирование установок — СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун». Правила и методика проектирования ПМП «Тайфун».
Разработчик — ООО «НТО Пламя» (Реутов); изготовитель — АО «НПЦ «Онэкс»» (Рязань). Патент РФ № 2177815 «Установка пожаротушения».
