МУПТВ-120ВЗ-ЭМ «Тайфун-120ВЗ» — взрывозащищённый модуль ТРВ на 120 л, электромагнитный пуск

Взрывозащищённый модуль ТРВ: 120 л ОТВ, вытеснитель — сжиженная двуокись углерода, пуск электромагнитом ЕА45СП Вз (1Ex mb d IIC Gb X). Классы А, В, электроустановки до 36 кВ.

Модуль пожаротушения тонкораспыленной водой «Тайфун-120ВЗ» МУПТВ-120ВЗ-Г-ГВ/ВД-ЭМ-УХЛ.4

Модели семейства

МУПТВ-120ВЗ-Г-ГВ-ЭМ-УХЛ.4взрывозащищённое исполнение с газоводяной смесью (ОТВ — питьевая вода), электромагнитный пуск

Назначение	пожары классов А, В по ГОСТ 27331, электроустановки под напряжением до 36 кВ; допускается применение во взрывоопасных зонах (гл. 7.3 ПУЭ, ГОСТ IEC 60079-14-2013)
ОТВ	газоводяная смесь; питьевая вода по ГОСТ Р 51232-98; заправка 120±1 кг в сосуд 130±2 л
Газ-вытеснитель	сжиженная двуокись углерода (п. 7.7 РЭ): 12±0,01 кг при заправке, минимально допустимо 11 кг; баллон 20 л
Защищаемая площадь	класс А — до 58 м², класс В — до 40 м² (табл. 2 РЭ, при максимальном числе распылителей, Нр = 2–4 м)
Распылители	РП-4 (МУПТВ-60.300) — 24–32 шт. или РП-8 (МУПТВ-60.310) — 12–16 шт. на модуль
Подача ОТВ	продолжительность действия 15–45 с; инерционность ≤ 5 с; средний расход через распылители 5,4–16 кг/с
Электрический пуск	электромагнит ЕА45СП Вз на ЭЗПУ-11: 24±5 В пост., 0,21 А; сопротивление катушки 114 Ом; безопасный ток ≤ 0,025 А (без ограничения времени); импульс ≥ 1 с
Взрывозащита	Ex-маркировка электромагнита — 1Ех mb d IIС Gb X / Ex mb IIIC T 80°C Db X; оболочка IP65; катушка залита компаундом АДВ-69; работа во взрывоопасной газовой среде −40…+55 °С
Давления	рабочее в сосуде ≤ 1,4 МПа; мембрана сосуда DN15 — 1,8–2,1 МПа; мембрана баллона DN8 — 17,5–21,5 МПа
Масса и габариты	модуль с газом 114±5 кг; не более 715×548×1614 мм; крепление к полу (4 отв. Ø14 мм), у стены — дополнительно через скобу
Ручное приведение	усилие приведения в действие вручную ≤ 100 Н
Климатика	УХЛ.4 по ГОСТ 15150; температура в режиме ожидания/эксплуатации от +5 до +50 °С; среда без агрессивных газов и паров
Надёжность	срок службы 20 лет; ресурс срабатываний ≥ 10; вероятность безотказной работы 0,95 (ГОСТ 27.410); гарантия 2 года с момента продажи

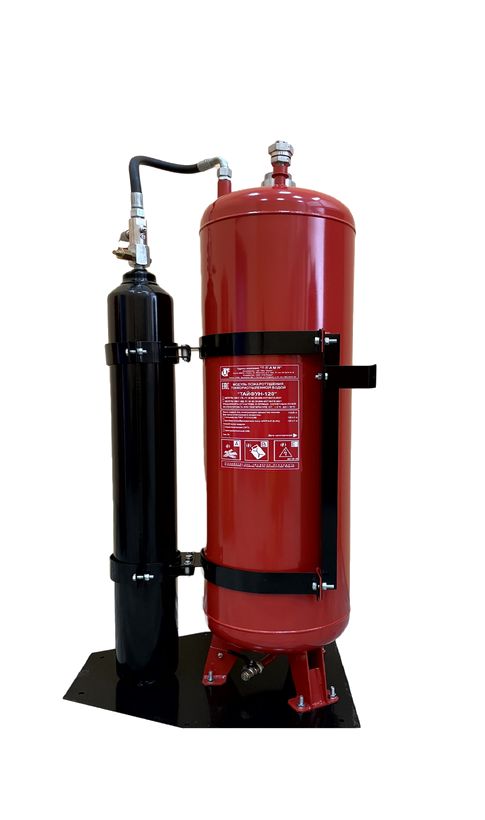

МУПТВ-120ВЗ-Г-ВД-ЭМ-УХЛ.4взрывозащищённое исполнение с водой с добавками (пенообразователь AFFF/AR), электромагнитный пуск

Отличие от ГВ-исполнения	ОТВ — вода с добавкой пенообразователя типа AFFF/AR (0,5±0,05)% от объёма воды
Защищаемая площадь	класс А — до 58 м², класс В — до 64 м²; максимальная площадь пролива ГЖ и ЛВЖ — 16 м² (табл. 2 РЭ)
Остальные параметры	те же, что у исполнения ГВ: 120±1 кг ОТВ, двуокись углерода 12±0,01 кг (мин. 11 кг), пуск 24±5 В / 0,21 А / 114 Ом, габариты 715×548×1614 мм, срок службы 20 лет

Как это работает и подключается

Состав: сосуд на 130 л с ОТВ и баллон сжиженной двуокиси углерода (20 л) на скользящих хомутах, соединённые рукавом высокого давления (РВД) через запорно-пусковое устройство ЭЗПУ-11 с заправочным манометрическим узлом.
Основной режим — автоматический: при пожаре электрический импульс от установки пожарной сигнализации объекта поступает на ЭЗПУ-11, газ-вытеснитель из баллона через РВД поступает в сосуд, давление поднимается до рабочего, и газоводяная смесь идёт в трубопровод и через распылители на защищаемую площадь.
Взрывозащищённость обеспечивает электромагнит ЕА45СП Вз (СЕРД.677139.007 РЭ): катушка залита полиуретановым компаундом АДВ-69, оболочка IP65, питание — постоянно присоединённым кабелем длиной 2 м; свободный конец кабеля подключают вне взрывоопасной зоны или в сертифицированной по ТР ТС 012/2011 соединительной коробке.
Электромагнит при поставке в ЭЗПУ-11 НЕ установлен — взамен стоит заглушка; устанавливают его при вводе в эксплуатацию во взведённом состоянии после проверок (исполнение, напряжение, срабатывание/взведение вручную и от источника, отсутствие срабатывания от тока проверки).
Кабель электромагнита защищают металлорукавом РЗ-ЦХ 15 или МРПИ 15; заземление — через заземляющий «зелёный» провод выводного кабеля; не допускать перегрева корпуса электромагнита выше 80 °С; максимально допустимый потребляемый ток — 1 А.
Контроль сохранности ОТВ: ёмкостный датчик уровня 1П13ИТ → вторичный преобразователь СУ-300И (до 3 одноэлектродных датчиков, питание 220 В 50 Гц); искробезопасность цепей датчика и преобразователя обеспечена по п. 5.2.2 РЭ.
Контроль сохранности газа-вытеснителя: весовая платформа ПТВ-ВЗ-200 → весовой контроллер ВК-3.4 в составе системы контроля массы СКМ-4 (до 4 платформ); текущую массу двуокиси углерода проверяют в режиме «значение массы ГВ», минимум — 11 кг, без контроллера — взвешиванием баллона с ЭЗПУ на весах с ценой деления ≤ 0,2 кг.
Защита от превышения давления — две разрывные предохранительные мембраны: в штуцере сосуда DN15 (1,8–2,1 МПа) и в штуцере УЗП баллона DN8 (17,5–21,5 МПа). От случайного срабатывания при транспортировке, монтаже и ПНР на ЭЗПУ-11 предусмотрен стопор.

Монтаж

Монтаж, электрическая стыковка и обслуживание — только по проекту автоматической установки пожаротушения, разработанному специализированной организацией; размещение и обслуживание — по ГОСТ 12.4.009-83. Средства взрывозащиты и особые условия — по п. 5.2 РЭ.
Зарядка/перезарядка ОТВ и двуокисью углерода, контроль системы запуска и ТО — только изготовителем или специализированными организациями с действующими в РФ разрешениями.
Модуль установить вертикально, закрепить к полу через 4 отверстия Ø14 мм; при расположении у стены — дополнительно закрепить к стене через скобу. Баллон ставится на весовую платформу и крепится скользящим хомутом.
После установки модуль заземлить по требованиям действующих ПУЭ: провод со стандартным наконечником на предусмотренные крепёжные элементы сосуда.
Размещать в местах без механических повреждений и прямых солнечных лучей: не ближе 1 м от нагревательных приборов для модуля и не ближе 1,5 м — для СУ-300И и ВК-3.4; подступы к модулю не загромождать.
Перед вводом: расконсервация по ГОСТ 9.014-78, стыковка датчика уровня с СУ-300И (прил. Г), стыковка и калибровка весовой платформы с ВК-3.4 (прил. Д), опломбировка крышки преобразователя, заправка ОТВ через горловину до зелёного индикатора СУ-300И плюс 3 л, промывка и просушка распределительного трубопровода, установка распылителей.
Подвод кабеля электромагнита — в металлорукаве, соединение — вне взрывоопасной зоны или в сертифицированной коробке; взрывозащищённость соединений не должна нарушаться при монтаже.
При хранении/перевозке при отрицательных температурах перед включением выдержать модуль при положительной температуре.

Примеры

Взрывоопасные зоны помещений и наружных установок

По РЭ модуль может применяться во взрывоопасных зонах согласно главе 7.3 ПУЭ и ГОСТ IEC 60079-14-2013; взрывозащита — электромагнит ЕА45СП Вз и искробезопасные цепи контроля уровня.

Производственные, складские, административные и архивные помещения

Назначение по РЭ: поверхностное и локально-поверхностное тушение пожаров классов А и В, электроустановок под напряжением до 36 кВ, включая хранилища музейных ценностей и выставок.

Установка с постоянным контролем ОТВ и газа-вытеснителя

Уровень ОТВ контролирует датчик 1П13ИТ с преобразователем СУ-300И, массу газа — весовая платформа ПТВ-ВЗ-200 с контроллером ВК-3.4 в составе системы контроля массы СКМ-4. Комплектация средствами контроля — по решению заказчика.

Частые вопросы

Что значит «ВЗ» и какая маркировка взрывозащиты?

ВЗ — взрывозащищённое исполнение: модуль может применяться во взрывоопасных зонах помещений и наружных установок (гл. 7.3 ПУЭ, ГОСТ IEC 60079-14-2013). Взрывозащита обеспечена электромагнитом ЕА45СП Вз с маркировкой 1Ех mb d IIС Gb X / Ex mb IIIC T 80°C Db X и искробезопасными цепями датчика уровня.

Какой газ-вытеснитель в этом модуле?

Сжиженная двуокись углерода: 12±0,01 кг при заправке баллона с ЗПУ, минимально допустимая масса при эксплуатации — 11 кг, баллон 20 л. Это отличает ВЗ от исполнений FB (вытеснитель Хладон-23) и AS (азот/воздух под давлением, контроль манометром) — их параметры в карточках соответствующих исполнений.

Чем ЭМ отличается от ЭГП у «Тайфун-120ВЗ»?

Способом пуска ЗПУ: ЭМ (это РЭ) — электромагнитный (ЕА45СП Вз, 24±5 В, 0,21 А, импульс ≥ 1 с), ЭГП — пиротехнический (УЗП-11ВЗ с газогенерирующим элементом во взрывонепроницаемой оболочке, параметры цепи пуска — в карточке МУПТВ-120ВЗ-Г-ГВ/ВД-ЭГП-УХЛ.4). Это разные исполнения модуля с разными РЭ.

Сколько распылителей можно повесить на один модуль?

По табл. 3 РЭ: РП-4 — 24–32 шт., РП-8 — 12–16 шт. (классы А и В). Защищаемая площадь в табл. 2 приведена при максимальном количестве распылителей на высоте 2–4 м. Проектирование установки — по СТО ПМП.026.13 «Модульные АУП ТРВ «Тайфун» (www.nto-plamya.ru).

Нюансы и грабли

Взрывозащиту даёт не сосуд, а электромагнит ЕА45СП Вз и искробезопасные цепи контроля: сам модуль — УХЛ.4 с температурой эксплуатации +5…+50 °С, а электромагнит работает во взрывоопасной среде −40…+55 °С. Температурные диапазоны узла и зоны — разные, проверять по классификации зоны.
Постоянно присоединённый кабель электромагнита — 2 м: удлинять его «своей» коробкой нельзя, подключение только вне взрывоопасной зоны или в сертифицированной по ТР ТС 012/2011 коробке. Знак «Х» в маркировке — именно про это.
Электромагнита в модуле с завода нет (стоит заглушка): без его установки и взведения ввод в эксплуатацию невозможен. Устанавливать строго во взведённом состоянии — красная линия на штоке не должна быть видна.
Минимум двуокиси углерода — 11 кг из 12: весовой контроль СКМ-4/ВК-3.4 — опция по договору, без него массу проверяют взвешиванием баллона с ЭЗПУ (весы с ценой деления ≤ 0,2 кг).
ТО пропускать нельзя: ТО-1 ежедневно, ТО-2 раз в 6 мес. (обслуживание сигнализатора уровня и весового устройства), ТО-3 раз в год (перезарядка ОТВ, проверка монтажа системы запуска, определение массы газа), ТО-4 раз в 5 лет (освидетельствование сосуда и баллона по ФНП ОРПД, замена мембран DN8/DN15), ТО-5 раз в 10 лет (замена электромагнита). Эксплуатация после истечения срока переосвидетельствования сосуда и баллона запрещена.
Обслуживание — только при отключённой системе автоматического запуска; срыв пломбы и разборка частей УЗП под напряжением запрещены. После срабатывания восстановление — только специализированной организацией, с записью в таблицу В2 паспорта.
Не путать с исполнениями FB и AS: у ВЗ-ЭМ вытеснитель — сжиженная двуокись углерода (весовой контроль), у FB — Хладон-23, у AS — азот/воздух под давлением (контроль манометром). Нормы контроля и заправки разные.
Сосуд модуля не подлежит учёту в Ростехнадзоре (ФНП ОРПД), а баллон для рабочего газа — подлежит освидетельствованию каждые 5 лет с даты изготовления в его паспорте.

Документация

МУПТВ-120ВЗ-Г-ГВ-ЭМ-УХЛ.4 / МУПТВ-120ВЗ-Г-ВД-ЭМ-УХЛ.4 «Тайфун-120ВЗ» — Руководство по эксплуатации (совмещено с паспортом) МУПТВ-120.000-05 РЭ, 2021.
ТУ 28.99.39-008-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00507/22 от 23.03.2022.
Смежная документация по РЭ: ЮЯИГ.407721.003 РЭ (сигнализатор уровня СУ-300И), ВК3.004.01 РЭ (весовой контроллер ВК-3.4), СЕРД.677139.007 РЭ (электромагнит ЕА45СП Вз), СКМ-4.001-02 РЭ (система контроля массы), ПТВ-002.01 ПС (платформа ПТВ-ВЗ).
Проектирование установок — СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун». Правила и методика проектирования ПМП «Тайфун».
Разработчик — ООО «НТО Пламя» (Реутов); изготовитель — АО «НПЦ «Онэкс»» (Рязань). Патент РФ № 2177815 «Установка пожаротушения».
