НТО Пламя · модули пожаротушения тонкораспыленной водой (МУПТВ)
МУПТВ-240-ЭГП «Тайфун-240» — 240 кг водного ОТВ, пиротехнический пуск
Модуль АУПТ тонкораспыленной воды: 240 кг ОТВ, газ-вытеснитель — двуокись углерода, пуск — пиротехническое устройство УЗП-11. Тушит классы А и В, электроустановки до 36 кВ.
Модели семейства
МУПТВ-240-Г-ГВ-ЭГП-УХЛ.4газоводяная смесь (питьевая вода), пиротехнический пуск
| ОТВ | питьевая вода по ГОСТ Р 51232-98 (газоводяная смесь) |
| Защищаемая площадь | класс А — 116 м², класс В — 80 м² (при максимальном количестве распылителей, высота 2…4 м) |
| Количество ОТВ | 240±1 кг; вместимость сосуда 250±5 л |
| Газ-вытеснитель | двуокись углерода: 24±0,02 кг при заправке (баллон 40 л), минимально допустимая масса при эксплуатации — 22 кг |
| Пуск (ЭГП) | пиротехнический: ток срабатывания ≥ 0,5 А, импульс ≥ 8 мс, напряжение 9…27 В; сопротивление цепи газогенерирующего элемента 1,0…5,5 Ом |
| Безопасный ток проверки | 0,05 А (не более 5 мин); 0,005 А — без ограничения времени |
| Действие | продолжительность 15…45 с; инерционность ≤ 5 с; средний расход ОТВ 5,4…16 кг/с |
| Распылители | РП-4 — 48…64 шт., РП-8 — 24…32 шт. на модуль (классы А, В) |
| Давления | рабочее в сосуде ≤ 1,4 МПа; мембрана сосуда DN15 — 1,8…2,1 МПа; мембрана баллона DN8 — 17,5…21,5 МПа |
| Ручной пуск | устройство УРП-7 (поставляется по отдельному заказу); усилие приведения в действие вручную ≤ 100 Н |
| Климатика | УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации 5…50 °C |
| Масса и габариты | 196±10 кг с газом-вытеснителем; 842×648×1717 мм |
| Ресурс | ≥ 10 срабатываний; назначенный срок службы 20 лет; вероятность безотказной работы 0,95 |

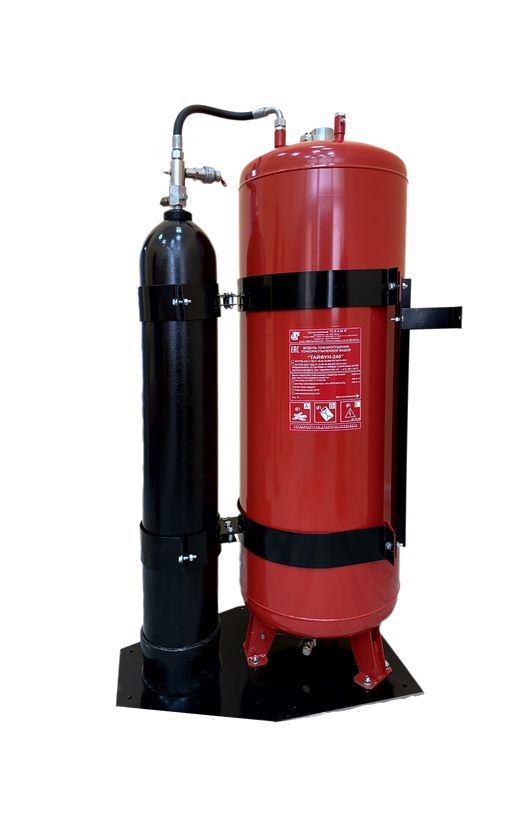

МУПТВ-240-Г-ВД-ЭГП-УХЛ.4вода с добавкой пенообразователя AFFF/AR, пиротехнический пуск
| ОТВ | вода с добавкой пенообразователя типа AFFF/AR в количестве (0,5±0,05)% от объема воды |
| Защищаемая площадь | класс А — 116 м², класс В — 128 м²; максимальная площадь пролива ГЖ и ЛВЖ — 32 м² (при максимальном количестве распылителей, высота 2…4 м) |
| Количество ОТВ | 240±1 кг; вместимость сосуда 250±5 л |
| Газ-вытеснитель | двуокись углерода: 24±0,02 кг при заправке (баллон 40 л), минимально допустимая масса при эксплуатации — 22 кг |
| Пуск (ЭГП) | пиротехнический: ток срабатывания ≥ 0,5 А, импульс ≥ 8 мс, напряжение 9…27 В; сопротивление цепи газогенерирующего элемента 1,0…5,5 Ом |
| Безопасный ток проверки | 0,05 А (не более 5 мин); 0,005 А — без ограничения времени |
| Действие | продолжительность 15…45 с; инерционность ≤ 5 с; средний расход ОТВ 5,4…16 кг/с |
| Распылители | РП-4 — 48…64 шт., РП-8 — 24…32 шт. на модуль (классы А, В) |
| Давления | рабочее в сосуде ≤ 1,4 МПа; мембрана сосуда DN15 — 1,8…2,1 МПа; мембрана баллона DN8 — 17,5…21,5 МПа |
| Ручной пуск | устройство УРП-7 (поставляется по отдельному заказу); усилие приведения в действие вручную ≤ 100 Н |
| Климатика | УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации 5…50 °C |
| Масса и габариты | 196±10 кг с газом-вытеснителем; 842×648×1717 мм |
| Ресурс | ≥ 10 срабатываний; назначенный срок службы 20 лет; вероятность безотказной работы 0,95 |
Как это работает и подключается
- Основной режим — автоматический: электрический сигнал на срабатывание поступает от установки пожарной сигнализации объекта.
- При пожаре электрический импульс поступает на запорно-пусковое устройство УЗП-11; газ-вытеснитель (двуокись углерода) из баллона через рукав высокого давления (РВД) поступает в сосуд модуля; после повышения давления до рабочего значения газоводяная смесь идет в распределительный трубопровод и через распылители на защищаемую площадь.
- Модуль состоит из сосуда для ОТВ и баллона с газом-вытеснителем, закрепленного скользящими хомутами; безопасность по избыточному давлению обеспечивают две разрывные предохранительные мембраны: DN15 в штуцере сосуда (1,8…2,1 МПа) и DN8 в штуцере УЗП (17,162…21,084 МПа).
- Контроль сохранности газа-вытеснителя — весовая платформа ПТВ-200 с весовым контроллером ВК-2.1 (до восьми платформ); контроль сохранности ОТВ — датчик уровня 1П13ИТ с вторичным преобразователем СУ-300И (до трех датчиков). Решение о применении средств постоянного контроля принимает заказчик (отражается в договоре).
- Ручной режим — устройство ручного пуска УРП-7 по его инструкции по эксплуатации; также возможно приведение в действие вручную (усилие ≤ 100 Н).
- Заправка ОТВ — через горловину сосуда или сливной кран; слив — через сливной патрубок с шаровым краном.
- Проектирование модульных АУПТ тонкораспыленной водой «Тайфун» — по стандарту организации СТО ПМП.026.13 (раздел «Документация» на www.nto-plamya.ru).
Монтаж
- Размещение — в защищаемом помещении либо в соседнем с ним, в соответствии с проектом автоматической установки пожаротушения, разработанным специализированной организацией; размещение и обслуживание — по ГОСТ 12.4.009-83.
- Установить вертикально и закрепить к полу (4 отверстия диаметром 14 мм); при расположении у стены — закрепить и к стене через скобу.
- После установки модуль должен быть заземлен в соответствии с требованиями действующих ПУЭ (провод со стандартным наконечником, крепеж на сосуде модуля).
- Установка не ближе 1 м от нагревательных приборов (модуль) и не ближе 1,5 м (УРП-7, СУ-300И, ВК-2.1); исключить механические повреждения и прямые солнечные лучи; не загромождать подступы к модулю и УРП-7.
- Расконсервация — по ГОСТ 9.014-78. Распределительный трубопровод собрать по проекту, перед присоединением промыть водой с максимальной скоростью до устойчивого появления чистой воды и просушить до полного удаления влаги.
- Заправку ОТВ вести через горловину до загорания зеленого индикатора СУ-300И (сливной кран закрыт), затем добавить в корпус 4,5 л ОТВ и сделать отметку в таблице В1 приложения В.
- Сборка цепи электрического запуска: качество электромонтажа проверять прибором с током контроля не более 0,05 А при длительности не более 5 мин; ток проверки целостности цепей запуска без ограничения по времени — не более 0,005 А; при использовании устройства защиты «УЗЭП» — не более 0,005 А; соблюдать полярность выводов, указанную на УРП-7; сопротивление подводящих линий не должно снижать ток в цепи ниже значения, гарантирующего срабатывание УЗП-11.
- Монтаж, зарядка/перезарядка ОТВ и двуокисью углерода, контроль системы запуска и ТО — только изготовителем или специализированными организациями с соответствующим разрешением, действующим на территории РФ.
Примеры
Производственные и складские помещения
Поверхностное и локально-поверхностное тушение пожаров классов А и В по ГОСТ 27331 в автоматических модульных установках пожаротушения тонкораспыленной водой.
Архивы, хранилища музейных ценностей и выставок
Тонкораспыленная вода — меньший пролив по сравнению со спринклерными установками: максимальная площадь пролива ГЖ и ЛВЖ для исполнения ВД — 32 м².
Электроустановки под напряжением
По назначению из РЭ — тушение электроустановок под напряжением до 36 кВ (исполнения ГВ и ВД).
Частые вопросы
Чем исполнения ГВ и ВД отличаются?
Видом огнетушащего вещества: ГВ — газоводяная смесь на питьевой воде по ГОСТ Р 51232-98, ВД — вода с добавкой пенообразователя типа AFFF/AR (0,5±0,05)% от объема. У ВД выше огнетушащая способность по классу В (128 м² против 80 м²) и нормируется максимальная площадь пролива ГЖ и ЛВЖ — 32 м².
Сколько распылителей можно подключить к одному модулю?
По таблице 3 РЭ для классов А и В: распылителей РП-4 — от 48 до 64 шт., РП-8 — от 24 до 32 шт. Значения защищаемой площади приведены при максимальном количестве распылителей, расположенных на высоте 2 м ≤ Нр ≤ 4 м.
Можно ли пустить модуль вручную?
Да: устройством ручного пуска УРП-7 (поставляется по отдельному заказу, пломбируется) либо приведением в действие вручную с усилием не более 100 Н.
Как обслуживается модуль?
ТО-1 (ежедневное, визуально), ТО-2 (раз в 6 месяцев — обслуживание СУ-300И, датчика уровня, весовой платформы и ВК-2.1), ТО-3 (раз в год — перезарядка ОТВ, проверка монтажа системы запуска, определение количества двуокиси углерода), ТО-4 (раз в 5 лет — освидетельствование сосуда и баллона, замена мембран DN8/DN15, замена элемента газогенерирующего пускового ЭГП-1). Гарантийный срок эксплуатации — 2 года с момента продажи.
Нюансы и грабли
- ЗАПРЕЩАЕТСЯ эксплуатировать модуль без проведения ТО и после истечения срока переосвидетельствования сосуда и баллона.
- ЗАПРЕЩАЕТСЯ проводить ТО при включенной системе автоматического запуска и срывать пломбу / разбирать части УЗП, не отключив модуль от системы электрического запуска.
- ЗАПРЕЩАЕТСЯ эксплуатировать модуль при загорании красного индикатора на весовом контроллере ВК-2.1 и при отсутствии зеленого сигнала индикатора на вторичном преобразователе СУ-300И.
- Пиротехнический пуск чувствителен к току: безопасный ток проверки всего 0,05 А (≤5 мин) и 0,005 А без ограничения — «прозвонка» цепи запуска обычным тестером с большим током недопустима; сопротивление подводящих линий не должно снижать ток ниже порога срабатывания (≥0,5 А).
- Масса двуокиси углерода в баллоне не должна быть меньше 22 кг — текущую массу проверять в режиме «значение массы ГВ» на ВК-2.1 либо взвешиванием баллона с УЗП-11 на весах с ценой деления не более 0,2 кг.
- Предохранительная мембрана заменяется на новую при срабатывании и по истечении назначенного срока службы; брать только за краевой участок, дополнительные прокладки в зоне уплотнения не устанавливать, механические повреждения купола недопустимы. Момент затяжки: DN15 — 35 Н·м, DN8 — 42 Н·м.
- Освидетельствование баллона для рабочего газа — каждые 5 лет с даты изготовления (по паспорту баллона, ФНП ОРПД); сосуд-корпус модуля учету в Ростехнадзоре не подлежит.
- Модуль данного исполнения не может применяться во взрывоопасных промышленных зонах; среда — без агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию и резину.
- После срабатывания работоспособность восстанавливает только специализированная организация; записи — в таблицах приложений Б и В.
Документация
- МУПТВ-240.000 РЭ — модуль пожаротушения тонкораспыленной водой «Тайфун-240» МУПТВ-240-Г-ГВ-ЭГП-УХЛ.4 / МУПТВ-240-Г-ВД-ЭГП-УХЛ.4, руководство по эксплуатации (совмещено с паспортом), 2021.
- ТУ 28.99.39-008-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00507/22 от 23.03.2022.
- Разработчик — ООО «НТО Пламя» (г. Реутов Московской обл.); изготовитель — АО «НПЦ «Онэкс» (г. Рязань). Технические решения защищены патентом РФ № 2177815 «Установка пожаротушения».
- Совместно с РЭ применяются: УРП7.00.000 ИЭ (устройство ручного пуска УРП-7), ЮЯИГ.407721.003 РЭ (сигнализатор уровня), РЭ весового контроллера ВК-2.1.
- Правила и методика проектирования — СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун» (www.nto-plamya.ru).
