МУПТВ-240-ЭМ «Тайфун-240» — 240 кг водного ОТВ, электромагнитный пуск
Модуль АУПТ тонкораспыленной воды: 240 кг ОТВ, газ-вытеснитель — двуокись углерода, пуск — электромагнитное устройство ЭЗПУ-11 с питанием 24 В. Тушит классы А и В, электроустановки до 36 кВ.
Модели семейства
МУПТВ-240-Г-ГВ-ЭМ-УХЛ.4газоводяная смесь (питьевая вода), электромагнитный пуск
| ОТВ | питьевая вода по ГОСТ Р 51232-98 (газоводяная смесь) |
| Защищаемая площадь | класс А — 116 м², класс В — 80 м² (при максимальном количестве распылителей, высота 2…4 м) |
| Количество ОТВ | 240±1 кг; вместимость сосуда 250±5 л |
| Газ-вытеснитель | двуокись углерода: 24±0,02 кг при заправке (баллон 40 л), минимально допустимая масса при эксплуатации — 22 кг |
| Пуск (ЭМ) | электромагнитный (ЭЗПУ-11, электромагнит ЕА45СП): напряжение питания 24±5 В пост., потребляемый ток при 24 В — 0,21 А; активное сопротивление катушки 114 Ом; минимальная длительность включающего импульса 1 с |
| Безопасный ток проверки | не более 0,025 А без ограничения времени проверки |
| Действие | продолжительность 15…45 с; инерционность ≤ 5 с; средний расход ОТВ 5,4…16 кг/с |
| Распылители | РП-4 — 48…64 шт., РП-8 — 24…32 шт. на модуль (классы А, В) |
| Давления | рабочее в сосуде ≤ 1,4 МПа; мембрана сосуда DN15 — 1,8…2,1 МПа; мембрана баллона DN8 — 17,5…21,5 МПа |
| Ручной пуск | приведение в действие вручную — усилие ≤ 100 Н; устройство ручного пуска должно иметь чеку |
| Климатика | УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации 5…50 °C |
| Масса и габариты | 196±10 кг с газом-вытеснителем; 842×648×1717 мм |
| Ресурс | ≥ 10 срабатываний; назначенный срок службы 20 лет; вероятность безотказной работы 0,95 |

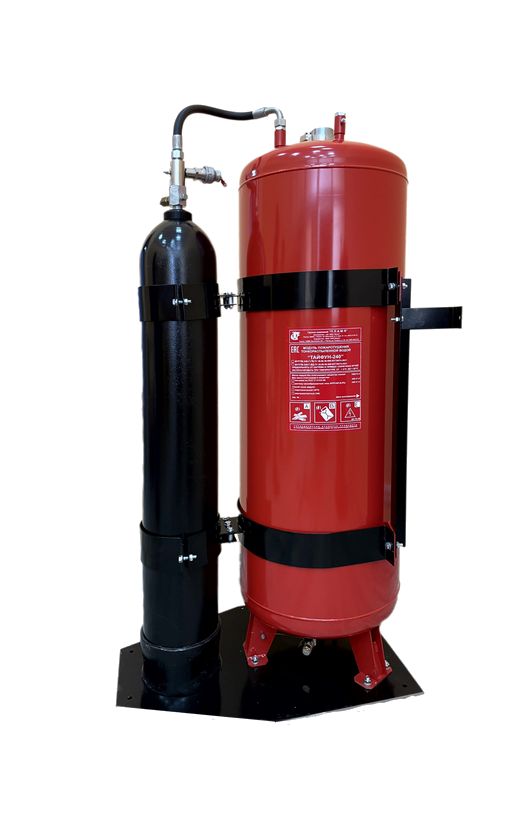

МУПТВ-240-Г-ВД-ЭМ-УХЛ.4вода с добавкой пенообразователя AFFF/AR, электромагнитный пуск
| ОТВ | вода с добавкой пенообразователя типа AFFF/AR в количестве (0,5±0,05)% от объема воды |
| Защищаемая площадь | класс А — 116 м², класс В — 128 м²; максимальная площадь пролива ГЖ и ЛВЖ — 32 м² (при максимальном количестве распылителей, высота 2…4 м) |
| Количество ОТВ | 240±1 кг; вместимость сосуда 250±5 л |
| Газ-вытеснитель | двуокись углерода: 24±0,02 кг при заправке (баллон 40 л), минимально допустимая масса при эксплуатации — 22 кг |
| Пуск (ЭМ) | электромагнитный (ЭЗПУ-11, электромагнит ЕА45СП): напряжение питания 24±5 В пост., потребляемый ток при 24 В — 0,21 А; активное сопротивление катушки 114 Ом; минимальная длительность включающего импульса 1 с |
| Безопасный ток проверки | не более 0,025 А без ограничения времени проверки |
| Действие | продолжительность 15…45 с; инерционность ≤ 5 с; средний расход ОТВ 5,4…16 кг/с |
| Распылители | РП-4 — 48…64 шт., РП-8 — 24…32 шт. на модуль (классы А, В) |
| Давления | рабочее в сосуде ≤ 1,4 МПа; мембрана сосуда DN15 — 1,8…2,1 МПа; мембрана баллона DN8 — 17,5…21,5 МПа |
| Ручной пуск | приведение в действие вручную — усилие ≤ 100 Н; устройство ручного пуска должно иметь чеку |
| Климатика | УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации 5…50 °C |
| Масса и габариты | 196±10 кг с газом-вытеснителем; 842×648×1717 мм |
| Ресурс | ≥ 10 срабатываний; назначенный срок службы 20 лет; вероятность безотказной работы 0,95 |
Как это работает и подключается
- Основной режим — автоматический: электрический сигнал на срабатывание поступает от установки пожарной сигнализации объекта.
- При пожаре электрический импульс поступает на электромагнитное запорно-пусковое устройство ЭЗПУ-11; газ-вытеснитель (двуокись углерода) из баллона через рукав высокого давления (РВД) поступает в сосуд модуля; после повышения давления до рабочего значения газоводяная смесь идет в распределительный трубопровод и через распылители на защищаемую площадь.
- Для предотвращения случайного срабатывания (при транспортировке, монтаже, пусконаладке) на ЭЗПУ-11 предусмотрен стопор; при вводе в действие стопор извлекается, а гайка и стопор убираются в ЗИП.
- Модуль состоит из сосуда для ОТВ и баллона с газом-вытеснителем, закрепленного скользящими хомутами; ЭЗПУ-11 имеет заправочный манометрический узел. Безопасность по избыточному давлению обеспечивают две разрывные предохранительные мембраны: DN15 в штуцере сосуда (1,8…2,1 МПа) и DN8 в штуцере УЗП (17,162…21,084 МПа).
- Контроль сохранности газа-вытеснителя — весовая платформа ПТВ-200 с весовым контроллером ВК-2.1 (до восьми платформ); контроль сохранности ОТВ — датчик уровня 1П13ИТ с вторичным преобразователем СУ-300И (до трех датчиков). Решение о применении средств постоянного контроля принимает заказчик (отражается в договоре).
- Электромагнит ЕА45СП подключается трехжильным медным кабелем сечением 0,75…1,5 мм² (наружный диаметр 5…9 мм) через розетку EN 175301-803 (DIN 43650 A); заземление — через заземляющий контакт в розетке.
- Заправка ОТВ — через горловину сосуда или сливной кран; слив — через сливной патрубок с шаровым краном.
- Проектирование модульных АУПТ тонкораспыленной водой «Тайфун» — по стандарту организации СТО ПМП.026.13 (раздел «Документация» на www.nto-plamya.ru).
Монтаж
- Размещение — в защищаемом помещении либо в соседнем с ним, в соответствии с проектом автоматической установки пожаротушения, разработанным специализированной организацией; размещение и обслуживание — по ГОСТ 12.4.009-83.
- Установить вертикально и закрепить к полу (4 отверстия диаметром 14 мм); при расположении у стены — закрепить и к стене через скобу.
- После установки модуль должен быть заземлен в соответствии с требованиями действующих ПУЭ; электромагнит заземляется через заземляющий контакт розетки DIN 43650 A.
- Установка не ближе 1 м от нагревательных приборов (модуль) и не ближе 1,5 м (СУ-300И, ВК-2.1); исключить механические повреждения и прямые солнечные лучи; не загромождать подступы к модулю и устройству ручного пуска.
- Расконсервация — по ГОСТ 9.014-78. Распределительный трубопровод собрать по проекту, перед присоединением промыть водой с максимальной скоростью до устойчивого появления чистой воды и просушить до полного удаления влаги.
- Заправку ОТВ вести через горловину до загорания зеленого индикатора СУ-300И (сливной кран закрыт), затем добавить в корпус 4,5 л ОТВ и сделать отметку в таблице В1 приложения В.
- Электромагнит устанавливать на ЭЗПУ-11 во взведенном состоянии. Перед установкой проверить: соответствие исполнения и напряжения электромагнита; срабатывание и взведение вручную и от источника питания (без установки на ЗПУ); взведенное состояние — красная линия на штоке не должна быть видна; отсутствие срабатывания во взведенном состоянии при подаче тока проверки.
- Вилку магнита присоединить к розетке винтом М3 из комплекта с усилием затяжки 0,2…0,25 Н·м. ЗАПРЕЩАЕТСЯ соединять и разъединять розетку с вилкой под напряжением.
- Ввод в действие: открутить гайку, извлечь стопор ЭЗПУ-11, пристыковать РВД к выходному штуцеру; стопор и гайку убрать в ЗИП.
- Монтаж, зарядка/перезарядка ОТВ и двуокисью углерода, контроль системы запуска и ТО — только изготовителем или специализированными организациями с соответствующим разрешением, действующим на территории РФ.
Примеры
Производственные и складские помещения
Поверхностное и локально-поверхностное тушение пожаров классов А и В по ГОСТ 27331 в автоматических модульных установках пожаротушения тонкораспыленной водой.
Архивы, хранилища музейных ценностей и выставок
Тонкораспыленная вода — меньший пролив: максимальная площадь пролива ГЖ и ЛВЖ для исполнения ВД — 32 м².
Объекты, где пиротехнический пуск нежелателен
Электромагнитный пуск — многоразовый: ЭЗПУ-11 срабатывает от импульса 24 В, после срабатывания не требуется замена газогенерирующего элемента. Для предотвращения случайного пуска при транспортировке и монтаже на ЭЗПУ-11 предусмотрен стопор.
Частые вопросы
Чем ЭМ отличается от ЭГП?
Способом пуска: ЭМ — электромагнитное запорно-пусковое устройство ЭЗПУ-11 с электромагнитом ЕА45СП (питание 24±5 В пост., ток 0,21 А, импульс не короче 1 с), ЭГП — пиротехническое устройство УЗП-11 с газогенерирующим элементом (ток срабатывания ≥0,5 А, импульс ≥8 мс, напряжение 9…27 В). У ЭМ вместо пломбируемого УРП-7 ручной пуск — с чекой.
Чем исполнения ГВ и ВД отличаются?
Видом огнетушащего вещества: ГВ — газоводяная смесь на питьевой воде по ГОСТ Р 51232-98, ВД — вода с добавкой пенообразователя типа AFFF/AR (0,5±0,05)% от объема. У ВД выше огнетушащая способность по классу В (128 м² против 80 м²) и нормируется максимальная площадь пролива ГЖ и ЛВЖ — 32 м².
Сколько распылителей можно подключить к одному модулю?
По таблице 3 РЭ для классов А и В: распылителей РП-4 — от 48 до 64 шт., РП-8 — от 24 до 32 шт. Значения защищаемой площади приведены при максимальном количестве распылителей, расположенных на высоте 2 м ≤ Нр ≤ 4 м.
Как обслуживается модуль?
ТО-1 (ежедневное, визуально), ТО-2 (раз в 6 месяцев — обслуживание СУ-300И, датчика уровня, весовой платформы и ВК-2.1), ТО-3 (раз в год — перезарядка ОТВ, проверка монтажа системы запуска, определение количества двуокиси углерода), ТО-4 (раз в 5 лет — освидетельствование сосуда и баллона, замена мембран DN8/DN15), ТО-5 (раз в 10 лет), включая замену электромагнита.
Нюансы и грабли
- ЗАПРЕЩАЕТСЯ эксплуатировать модуль без проведения ТО и после истечения срока переосвидетельствования сосуда и баллона.
- ЗАПРЕЩАЕТСЯ проводить ТО при включенной системе автоматического запуска и срывать пломбу / разбирать части УЗП, не отключив модуль от системы электрического запуска.
- ЗАПРЕЩАЕТСЯ эксплуатировать модуль при загорании красного индикатора на весовом контроллере ВК-2.1 и при отсутствии зеленого сигнала индикатора на вторичном преобразователе СУ-300И.
- Электромагнитный пуск — низковольтный и «многоразовый», но катушка 114 Ом на 24 В (0,21 А) чувствительна к падению напряжения в линии: безопасный ток проверки 0,025 А не должен превышаться без ограничения по времени; минимальная длительность включающего импульса — 1 с, короткий импульс может не открыть ЭЗПУ.
- Стопор ЭЗПУ-11 извлекается только на последнем шаге ввода в действие: пока идут монтажные и пусконаладочные работы, модуль со стопором не сработает — но и в работу его не примешь, пока стопор не снят и РВД не пристыкован. Извлеченные стопор и гайка — в ЗИП, не терять.
- Масса двуокиси углерода в баллоне не должна быть меньше 22 кг — текущую массу проверять в режиме «значение массы ГВ» на ВК-2.1 либо взвешиванием баллона с УЗП на весах с ценой деления не более 0,2 кг.
- Предохранительная мембрана заменяется на новую при срабатывании и по истечении назначенного срока службы; брать только за краевой участок, дополнительные прокладки в зоне уплотнения не устанавливать, механические повреждения купола недопустимы.
- Освидетельствование баллона для рабочего газа — каждые 5 лет с даты изготовления (по паспорту баллона, ФНП ОРПД); сосуд-корпус модуля учету в Ростехнадзоре не подлежит.
- Модуль данного исполнения не может применяться во взрывоопасных промышленных зонах; среда — без агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию и резину.
- После срабатывания работоспособность восстанавливает только специализированная организация; записи — в таблицах приложений Б и В.
Документация
- МУПТВ-240.000-04 РЭ — модуль пожаротушения тонкораспыленной водой «Тайфун-240» МУПТВ-240-Г-ГВ-ЭМ-УХЛ.4 / МУПТВ-240-Г-ВД-ЭМ-УХЛ.4, руководство по эксплуатации (совмещено с паспортом), 2021.
- ТУ 28.99.39-008-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00507/22 от 23.03.2022.
- Разработчик — ООО «НТО Пламя» (г. Реутов Московской обл.); изготовитель — АО «НПЦ «Онэкс» (г. Рязань). Технические решения защищены патентом РФ № 2177815 «Установка пожаротушения».
- Совместно с РЭ применяются: СЕРД.677139.001 РЭ (электромагнит ЕА45СП), ЮЯИГ.407721.003 РЭ (сигнализатор уровня), РЭ весового контроллера ВК-2.1.
- Правила и методика проектирования — СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун» (www.nto-plamya.ru).
