НТО Пламя · модули пожаротушения тонкораспыленной водой (МУПТВ)

МУПТВ-240FB-ЭГП «Тайфун-240 Fire Block» — вытеснитель Хладон-23, до 200 м² по классу А

«Fire Block»: вытеснитель — Хладон-23 (48 кг, баллон 60 л), пуск пиротехнический, до 200 м² по классу А. Тушит классы А и В, электроустановки до 36 кВ.

Модуль пожаротушения тонкораспыленной водой «Тайфун-240 Fire Block» МУПТВ-240FB-ЭГП

Модели семейства

МУПТВ-240FB-Г-ГВ-ЭГП-УХЛ.4газоводяная смесь (питьевая вода), Хладон-23, пиротехнический пуск

ОТВ	питьевая вода по ГОСТ Р 51232-98 (газоводяная смесь)
Защищаемая площадь	класс А — 200 м², класс В — 128 м² (при максимальном количестве распылителей, высота 2…4 м)
Количество ОТВ	240±1 кг; вместимость сосуда 260±5 л
Газ-вытеснитель	Хладон-23: 48±0,02 кг при заправке (баллон 60 л), минимально допустимая масса при эксплуатации — 43 кг
Пуск (ЭГП)	пиротехнический: ток срабатывания ≥ 0,5 А, импульс ≥ 8 мс, напряжение 9…27 В; сопротивление цепи газогенерирующего элемента 1,0…5,5 Ом
Безопасный ток проверки	0,05 А (не более 5 мин); 0,005 А — без ограничения времени
Действие	продолжительность 15…45 с; инерционность ≤ 5 с; средний расход ОТВ 5,4…16 кг/с
Распылители	РП-4 — 48…64 шт., РП-8 — 24…32 шт. на модуль (классы А, В)
Давления	рабочее в сосуде ≤ 1,4 МПа; мембрана сосуда DN15 — 1,8…2,1 МПа; мембрана баллона DN8 — 17,5…21,5 МПа
Ручной пуск	устройство УРП-7 (поставляется по отдельному заказу); усилие приведения в действие вручную ≤ 100 Н
Климатика	УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации 5…50 °C
Масса и габариты	245+10 кг с газом-вытеснителем (так в таблице 1 РЭ); 942×648×1705 мм
Ресурс	≥ 10 срабатываний; назначенный срок службы 20 лет; вероятность безотказной работы 0,95

МУПТВ-240FB-Г-ВД-ЭГП-УХЛ.4вода с добавкой пенообразователя AFFF/AR, Хладон-23, пиротехнический пуск

ОТВ	вода с добавкой пенообразователя типа AFFF/AR в количестве (0,5±0,05)% от объема воды
Защищаемая площадь	класс А — 200 м², класс В — 168 м²; максимальная площадь пролива ГЖ и ЛВЖ — 32 м² (при максимальном количестве распылителей, высота 2…4 м)
Количество ОТВ	240±1 кг; вместимость сосуда 260±5 л
Газ-вытеснитель	Хладон-23: 48±0,02 кг при заправке (баллон 60 л), минимально допустимая масса при эксплуатации — 43 кг
Пуск (ЭГП)	пиротехнический: ток срабатывания ≥ 0,5 А, импульс ≥ 8 мс, напряжение 9…27 В; сопротивление цепи газогенерирующего элемента 1,0…5,5 Ом
Безопасный ток проверки	0,05 А (не более 5 мин); 0,005 А — без ограничения времени
Действие	продолжительность 15…45 с; инерционность ≤ 5 с; средний расход ОТВ 5,4…16 кг/с
Распылители	РП-4 — 48…64 шт., РП-8 — 24…32 шт. на модуль (классы А, В)
Давления	рабочее в сосуде ≤ 1,4 МПа; мембрана сосуда DN15 — 1,8…2,1 МПа; мембрана баллона DN8 — 17,5…21,5 МПа
Ручной пуск	устройство УРП-7 (поставляется по отдельному заказу); усилие приведения в действие вручную ≤ 100 Н
Климатика	УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации 5…50 °C
Масса и габариты	245+10 кг с газом-вытеснителем (так в таблице 1 РЭ); 942×648×1705 мм
Ресурс	≥ 10 срабатываний; назначенный срок службы 20 лет; вероятность безотказной работы 0,95

Как это работает и подключается

Основной режим — автоматический: электрический сигнал на срабатывание поступает от установки пожарной сигнализации объекта.
При пожаре электрический импульс поступает на запорно-пусковое устройство УЗП-11; газ-вытеснитель (Хладон-23) из баллона через рукав высокого давления (РВД) поступает в сосуд модуля; после повышения давления до рабочего значения газоводяная смесь идет в распределительный трубопровод и через распылители на защищаемую площадь.
Отличие исполнения Fire Block — газ-вытеснитель Хладон-23 (48 кг, баллон 60 л) вместо двуокиси углерода, и увеличенная защищаемая площадь (до 200 м² по классу А).

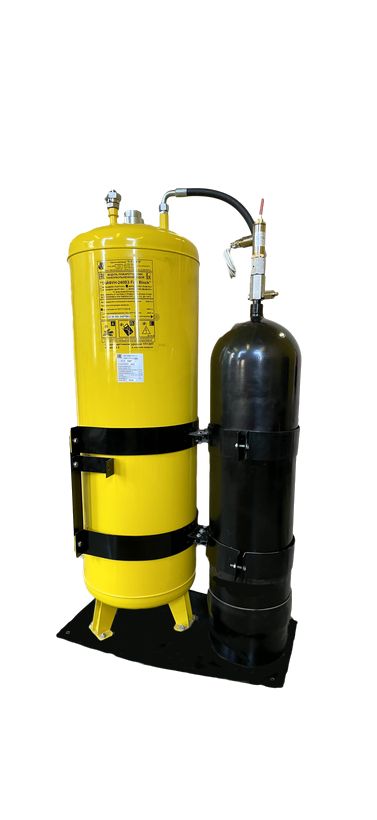

Модуль состоит из сосуда для ОТВ и баллона с газом-вытеснителем, закрепленного скользящими хомутами; УЗП-11 имеет заправочный узел. Безопасность по избыточному давлению обеспечивают две разрывные предохранительные мембраны: DN15 в штуцере сосуда (1,8…2,1 МПа) и DN8 в штуцере УЗП (17,162…21,084 МПа).
Контроль сохранности газа-вытеснителя — весовая платформа ПТВ-200 с весовым контроллером ВК-2.1 (до восьми платформ); контроль сохранности ОТВ — датчик уровня 1П13ИТ с вторичным преобразователем СУ-300И (до трех датчиков). Решение о применении средств постоянного контроля принимает заказчик (отражается в договоре).
Ручной режим — устройство ручного пуска УРП-7 по его инструкции по эксплуатации; также возможно приведение в действие вручную (усилие ≤ 100 Н).
Заправка ОТВ — через горловину сосуда или сливной кран; слив — через сливной патрубок с шаровым краном.
Проектирование модульных АУПТ тонкораспыленной водой «Тайфун» — по стандарту организации СТО ПМП.026.13 (раздел «Документация» на www.nto-plamya.ru).

Монтаж

Размещение — в защищаемом помещении либо в соседнем с ним, в соответствии с проектом автоматической установки пожаротушения, разработанным специализированной организацией; размещение и обслуживание — по ГОСТ 12.4.009-83.
Установить вертикально и закрепить к полу (4 отверстия диаметром 14 мм); при расположении у стены — закрепить и к стене через скобу.
После установки модуль должен быть заземлен в соответствии с требованиями действующих ПУЭ (провод со стандартным наконечником, крепеж на сосуде модуля).
Установка не ближе 1 м от нагревательных приборов (модуль) и не ближе 1,5 м (УРП-7, СУ-300И, ВК-2.1); исключить механические повреждения и прямые солнечные лучи; не загромождать подступы к модулю и УРП-7.
Расконсервация — по ГОСТ 9.014-78. Баллон установить на весовую платформу ПТВ-200, закрепить скользящим хомутом; электрическая стыковка весовой платформы с ВК-2.1, его настройка и калибровка — по приложению Д; стыковка датчика уровня 1П13ИТ с СУ-300И — по приложению Г, крышку опломбировать.
Распределительный трубопровод собрать по проекту, перед присоединением промыть водой с максимальной скоростью до устойчивого появления чистой воды и просушить до полного удаления влаги; установить распылители.
Заправку водой вести через горловину сосуда до загорания зеленого индикатора СУ-300И (сливной кран закрыт), затем добавить в корпус 4,5 л ОТВ и сделать отметку в таблице В1 приложения В.
Сборка цепи электрического запуска: качество электромонтажа проверять прибором с током контроля не более 0,05 А при длительности не более 5 мин; ток проверки целостности цепей запуска без ограничения по времени — не более 0,005 А; при использовании устройства защиты «УЗЭП» — не более 0,005 А; соблюдать полярность выводов, указанную на УРП-7; сопротивление подводящих линий не должно снижать ток в цепи ниже значения, гарантирующего срабатывание УЗП-11.
Монтаж, зарядка/перезарядка водой и Хладоном 23 перед вводом в эксплуатацию и после срабатывания, контроль системы запуска и ТО — только изготовителем или специализированными организациями с соответствующим разрешением, действующим на территории РФ.

Примеры

Производственные и складские помещения

Поверхностное и локально-поверхностное тушение пожаров классов А и В по ГОСТ 27331 в автоматических модульных установках пожаротушения тонкораспыленной водой; исполнение Fire Block отличается большей защищаемой площадью — до 200 м² по классу А.

Архивы, хранилища музейных ценностей и выставок

Тонкораспыленная вода — меньший пролив: максимальная площадь пролива ГЖ и ЛВЖ для исполнения ВД — 32 м².

Электроустановки под напряжением

По назначению из РЭ — тушение электроустановок под напряжением до 36 кВ (исполнения ГВ и ВД).

Частые вопросы

Чем Fire Block (FB) отличается от базового МУПТВ-240-ЭГП?

Газом-вытеснителем и мощностью: у FB — Хладон-23 (48±0,02 кг при заправке, минимум 43 кг при эксплуатации, баллон 60 л) вместо двуокиси углерода (24 кг, баллон 40 л). Больше масса модуля (245 кг против 196±10 кг), крупнее габариты (942×648×1705 мм против 842×648×1717 мм), вместимость сосуда 260±5 л. Защищаемая площадь по классу А — до 200 м² (против 116 м²), по классу В — 128 м² для ГВ и 168 м² для ВД.

Чем исполнения ГВ и ВД отличаются?

Видом огнетушащего вещества: ГВ — газоводяная смесь на питьевой воде по ГОСТ Р 51232-98, ВД — вода с добавкой пенообразователя типа AFFF/AR (0,5±0,05)% от объема. У ВД выше огнетушащая способность по классу В (168 м² против 128 м²) и нормируется максимальная площадь пролива ГЖ и ЛВЖ — 32 м².

Сколько распылителей можно подключить к одному модулю?

По таблице 3 РЭ для классов А и В: распылителей РП-4 — от 48 до 64 шт., РП-8 — от 24 до 32 шт. Значения защищаемой площади приведены при максимальном количестве распылителей, расположенных на высоте 2 м ≤ Нр ≤ 4 м.

Как обслуживается модуль?

ТО-1 (ежедневное, визуально), ТО-2 (раз в 6 месяцев — обслуживание СУ-300И, датчика уровня, весовой платформы и ВК-2.1), ТО-3 (раз в год — перезарядка ОТВ, проверка монтажа системы запуска, определение количества Хладона 23), ТО-4 (раз в 5 лет — освидетельствование сосуда и баллона, замена мембран DN8/DN15, замена элемента газогенерирующего пускового ЭГП-1). Гарантийный срок эксплуатации — 2 года с момента продажи.

Нюансы и грабли

ЗАПРЕЩАЕТСЯ эксплуатировать модуль без проведения ТО и после истечения срока переосвидетельствования сосуда и баллона.
ЗАПРЕЩАЕТСЯ проводить ТО при включенной системе автоматического запуска и срывать пломбу / разбирать части УЗП, не отключив модуль от системы электрического запуска.
ЗАПРЕЩАЕТСЯ эксплуатировать модуль при загорании красного индикатора на весовом контроллере ВК-2.1 и при отсутствии зеленого сигнала индикатора на вторичном преобразователе СУ-300И.
Пиротехнический пуск чувствителен к току: безопасный ток проверки всего 0,05 А (≤5 мин) и 0,005 А без ограничения — «прозвонка» цепи запуска обычным тестером с большим током недопустима; сопротивление подводящих линий не должно снижать ток ниже порога срабатывания (≥0,5 А).
Масса Хладона 23 в баллоне не должна быть меньше 43 кг — текущую массу проверять в режиме «значение массы ГВ» на весовом контроллере либо взвешиванием баллона с УЗП на весах с ценой деления не более 0,2 кг.
Предохранительная мембрана заменяется на новую при срабатывании и по истечении назначенного срока службы; брать только за краевой участок, дополнительные прокладки в зоне уплотнения не устанавливать; механические повреждения купола недопустимы. Момент затяжки: DN15 — 35 Н·м, DN8 — 42 Н·м.
Освидетельствование баллона для рабочего газа — каждые 5 лет с даты изготовления (по паспорту баллона, ФНП ОРПД); сосуд-корпус модуля учету в Ростехнадзоре не подлежит.
Модуль данного исполнения не может применяться во взрывоопасных промышленных зонах; среда — без агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию и резину.
После срабатывания работоспособность восстанавливает только специализированная организация; записи — в таблицах приложений Б и В.

Документация

МУПТВ-240.000-02 РЭ — модуль пожаротушения тонкораспыленной водой «Тайфун-240 Fire Block» МУПТВ-240FB-Г-ГВ-ЭГП-УХЛ.4 / МУПТВ-240FB-Г-ВД-ЭГП-УХЛ.4, руководство по эксплуатации, 2021.
ТУ 28.99.39-008-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00507/22 от 23.03.2022.
Разработчик — ООО «НТО Пламя» (г. Реутов Московской обл.); изготовитель — АО «НПЦ «Онэкс» (г. Рязань). Технические решения защищены патентом РФ № 2177815 «Установка пожаротушения».
Совместно с РЭ применяются: УРП7.00.000 ИЭ (устройство ручного пуска УРП-7), ЮЯИГ.407721.003 РЭ (сигнализатор уровня), РЭ весового контроллера ВК-2.1.
Правила и методика проектирования — СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун» (www.nto-plamya.ru).
