МУПТВ-60FB-ЭГП «Тайфун-60 Fire Block» — 60 л воды на Хладоне-23, пиротехнический пуск

Модуль тонкораспылённой воды «Тайфун-60 Fire Block» (60 л): газ-вытеснитель — Хладон-23, пуск газогенерирующим элементом ЭГП (9–27 В), УХЛ.4 (+5…+50 °С). Классы А и В, до 50 м².

Модуль пожаротушения тонкораспылённой водой «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ГВ/ВД-ЭГП-УХЛ.4

Модели семейства

Модуль «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ГВ-ЭГП-УХЛ.4исполнение на питьевой воде (газоводяная смесь), пиротехнический пуск

Обозначение при заказе	Модуль «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ГВ-ЭГП-УХЛ.4 — ТУ 28.99.39-021-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00370/21 от 24.11.2021
ОТВ	питьевая вода по ГОСТ Р 51232-98 (газоводяная смесь)
Защищаемая площадь	класс А — 50 м², класс В — 32 м² (при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м)
Остальные параметры	идентичны исполнению ВД (см. строки ниже) — общий корпус, баллон и запорно-пусковое устройство

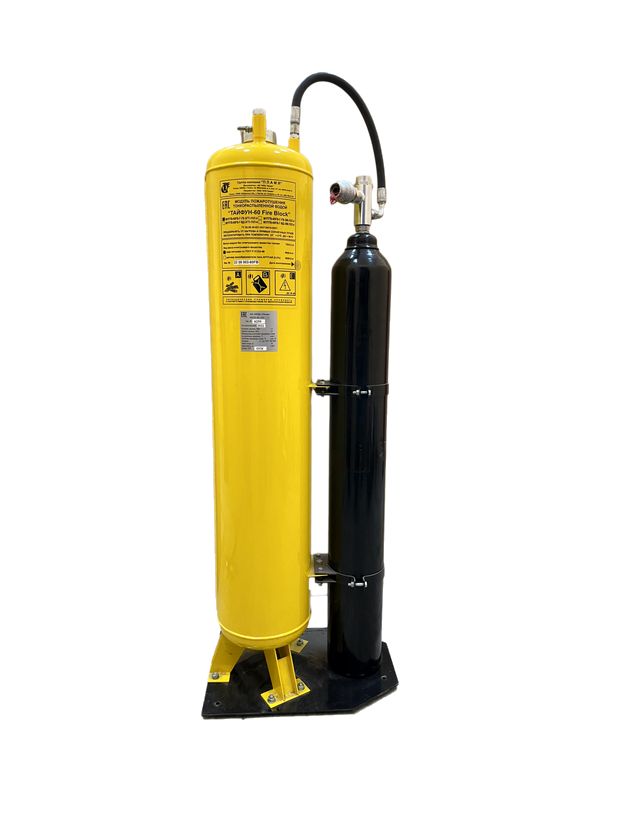

Модуль «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ВД-ЭГП-УХЛ.4исполнение на воде с добавкой пенообразователя AFFF/AR, пиротехнический пуск

Обозначение при заказе	Модуль «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ВД-ЭГП-УХЛ.4 — ТУ 28.99.39-021-93719474-2021
Назначение	тушение пожаров классов А и В по ГОСТ 27331 в автоматических модульных установках пожаротушения ТРВ; защита площади производственных, складских, административных, архивных помещений, хранилищ музейных ценностей и выставок; не допускается применение во взрывоопасных промышленных зонах
ОТВ	вода с добавкой пенообразователя типа AFFF/AR в количестве (0,5±0,05)% от объёма воды; объём заправляемого ОТВ 60 ± 0,6 л, вместимость сосуда 65 ± 1,0 л
Газ-вытеснитель	Хладон-23: масса при заправке баллона с ЗПУ 12 ± 0,01 кг, минимально допустимая при эксплуатации 11 кг (контроль по п. 7.7 — не менее 11,2 кг); вместимость баллона с ЗПУ 20 л
Защищаемая площадь	класс А — 50 м², класс В — 42 м², пролив ГЖ и ЛВЖ — 8 м² (при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м)
Распылители	РП-4 — 12–18 шт. на модуль, РП-8 — 8–10 шт. на модуль (классы А, В); количество определяется при заказе
Динамика	продолжительность действия 15–45 с; инерционность не более 5 с; средний расход ОТВ через распылители 1,4–4 кг/с включ.
Пиротехнический пуск (ЭГП)	один газогенерирующий пусковой элемент: сила тока срабатывания не менее 0,5 А; сопротивление цепи ЭГП 1,0–5,5 Ом; длительность импульса тока срабатывания не менее 8 мс; напряжение 9–27 В; безопасный ток при проверке не более 5 мин — не более 0,05 А; безопасный ток без ограничения времени проверки — не более 0,005 А
Давления	максимальное рабочее давление в сосуде 1,6 МПа; диапазон давлений срабатывания предохранительной мембраны 2,0–2,5 МПа включ.; усилие ручного приведения в действие не более 100 Н
Габариты и масса	не более 360×520×1472 мм (длина×ширина×высота); масса модуля с газом-вытеснителем 72 ± 3,5 кг; крепление к полу — 4 отверстия диаметром 14 мм
Контроль ОТВ и газа	весовая платформа ПТВ-100 + контроллер ВК-2.1 (до 8 платформ); датчик уровня 1П13ИТ + СУ-300И (до 3 датчиков); без средств автоконтроля — мерный щуп и взвешивание баллона с УЗП-8 (весы с ценой деления не более 0,2 кг)
Климатическое исполнение	УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации от 5 до 50 °С включ.
Надёжность и ресурс	назначенный срок службы 20 лет; ресурс срабатываний не менее 10 (таблица 1), в разделе 8.1 РЭ — «не менее 20 в пределах срока службы» (расхождение в документе, см. «Нюансы и грабли»); вероятность безотказной работы 0,95 (ГОСТ 27.403-2009); гарантия 2 года с момента продажи

Как это работает и подключается

Модуль состоит из сосуда для ОТВ и баллона со сжиженным газом-вытеснителем (Хладон-23): баллон стационарно установлен на весовой платформе и закреплён скользящими хомутами к сосуду; сосуд и баллон соединены рукавом высокого давления (РВД) через запорно-пусковое устройство УЗП-8 с заправочным манометрическим узлом.
При пожаре электрический импульс поступает на УЗП: происходит срабатывание газогенерирующего пускового элемента (ЭГП), газ-вытеснитель из баллона через РВД входит в сосуд, давление поднимается до рабочего, и газоводяная смесь уходит в трубопровод и через распылители на защищаемую площадь.
Основной режим — автоматический: сигнал на срабатывание приходит от установки пожарной сигнализации объекта; возможно срабатывание в ручном режиме (устройство ручного пуска УРП-7).
Сосуд защищён предохранительной мембраной разрывного типа в штуцере (DN15, давление срабатывания 2,0–2,5 МПа); заправка водой — через горловину корпуса, слив — через сливной патрубок с шаровым краном.
Проектирование модульных АУПТВ «Тайфун» — по стандарту организации СТО ПМП.026.13 «Правила и методика проектирования ПМП «Тайфун»» (www.nto-plamya.ru).
Разработчик — ООО «НТО Пламя» (г. Реутов), изготовитель — АО «НПЦ «Онэкс» (г. Рязань); технические решения защищены патентом на изобретение № 2177815 «Установка пожаротушения».

Монтаж

Модуль размещается в защищаемом или соседнем помещении по проекту АУПТ, разработанному специализированной организацией; устанавливается вертикально и крепится к полу через 4 отверстия диаметром 14 мм.
После установки модуль должен быть заземлён по действующим ПУЭ — проводом со стандартным наконечником к крепёжным элементам на сосуде (место заземления — на рисунке 1 РЭ).
Размещение — без механических повреждений и прямых солнечных лучей: не менее 1 м от нагревательных приборов для модуля, не менее 1,5 м для СУ-300И и ВК-2.1; подступы к устройству ручного пуска и к модулю не загромождать; устройство ручного пуска должно быть опломбировано.
Баллон устанавливается на весовую платформу ПТВ-100 и закрепляется скользящим хомутом; стыковка платформы с ВК-2.1, настройка и калибровка — по приложению Д; стыковка датчика 1П13ИТ с СУ-300И — по приложению Г, после монтажа один винт крышки преобразователя опломбировать.
Питание СУ-300И — 220 В 50 Гц; до заправки зелёный индикатор гореть НЕ должен. Заправка водой через горловину — до загорания зелёного индикатора (сливной кран закрыт), затем добавить в корпус 1,5 л воды и сделать отметку в таблице В1 приложения В.
Распределительный трубопровод собрать по проекту, промыть водой с максимальной скоростью до устойчивого появления чистой воды, просушить до полного удаления влаги, присоединить к горловине сосуда, установить распылители.
Цепь пуска ЭГП — пиротехническая: безопасный ток проверки не более 0,05 А (при времени не более 5 мин) и не более 0,005 А без ограничения времени; сопротивление цепи 1,0–5,5 Ом — измерять перед подключением к прибору.
Зарядку/перезарядку водой и Хладоном-23, контроль системы запуска и ТО выполняют только изготовитель или специализированные организации с действующими разрешениями, с деталями, рекомендованными заводом; работы — с соблюдением ПУЭ и ФНП (оборудование под избыточным давлением).

Примеры

Архивы, музеи, выставки и помещения, где нельзя проливать воду

По РЭ модуль применяется для защиты площади производственных, складских, административных, архивных помещений, хранилищ музейных ценностей и выставок: тонкораспылённая вода при расходе 1,4–4 кг/с тушит классы А и В малым количеством ОТВ (60 л).

Пуск от прибора без мощного источника: ЭГП на 9–27 В

Пиротехнический пуск газогенерирующим элементом ЭГП: ток срабатывания от 0,5 А, сопротивление цепи 1,0–5,5 Ом, импульс от 8 мс, напряжение 9–27 В — модуль запускается выходом прибора пожарной автоматики без промежуточных реле и мощных ключей.

Контроль массы Хладона-23 и уровня воды

Баллон стоит на весовой платформе ПТВ-100, подключённой к весовому контроллеру ВК-2.1 (до 8 платформ); уровень ОТВ контролирует датчик 1П13ИТ с преобразователем СУ-300И. Красный индикатор ВК-2.1 или отсутствие зелёного сигнала СУ-300И — эксплуатация запрещена.

Частые вопросы

Чем ЭГП отличается от ЭМ у «Тайфун-60 Fire Block»?

Способом пуска: ЭГП — пиротехнический, газогенерирующим пусковым элементом (ток срабатывания от 0,5 А, сопротивление цепи 1,0–5,5 Ом, импульс от 8 мс, напряжение 9–27 В); ЭМ — электромагнитное ЗПУ ЭЗПУ-8 с электромагнитом ЕА45СП (24±5 В пост., 0,21 А, 114 Ом, импульс не короче 1 с). Корпус, баллон 20 л с Хладоном-23 и характеристики тушения у исполнений одинаковые.

Сколько распылителей на один модуль?

По таблице 3 РЭ: РП-4 — 12–18 шт., РП-8 — 8–10 шт. (классы А, В). Площади из таблицы 2 приведены при максимальном количестве распылителей на высоте 2–4 м; расстановка — по СТО ПМП.026.13.

Обязательны ли ВК-2.1 и СУ-300И?

Нет: решение о применении средств постоянного автоматического контроля газа и ОТВ принимает заказчик — оно отражается в договоре на поставку; в комплект поставки они не входят, количество определяется проектным решением. Без них уровень ОТВ проверяют мерным щупом, а массу Хладона-23 — взвешиванием баллона с УЗП-8 на весах с ценой деления не более 0,2 кг.

Можно ли ставить этот модуль во взрывоопасной зоне?

Нет. Конкретно это исполнение (п. 2.2 РЭ) во взрывоопасных промышленных зонах не применяется. Для взрывоопасных зон помещений и наружных установок у «НТО Пламя» есть взрывозащищённое исполнение «Тайфун-60 Fire Block» МУПТВ-60ВЗFB-Г-ГВ/ВД-ЭГП-УХЛ.4 (см. карточку «МУПТВ-60FB-ВЗ-ЭГП «Тайфун-60ВЗ Fire Block» — взрывозащ.»).

Нюансы и грабли

ЭГП — пиротехнический элемент: цепь запуска проверяется только безопасным током (не более 0,05 А при проверке до 5 мин и не более 0,005 А без ограничения времени). Измерения и прозвонка «тестером в режиме тока» с превышением этих значений могут привести к несанкционированному пуску.
Это исполнение НЕ взрывозащищённое (п. 2.2 РЭ): во взрывоопасных зонах применять нельзя — для них есть исполнения ВЗFB (МУПТВ-60ВЗFB-Г-ГВ/ВД-ЭГП-УХЛ.4).
В РЭ есть расхождение между разделами: минимально допустимая масса Хладона-23 в таблице 1 — 11 кг, в §7.7 — не менее 11,2 кг. Для проекта закладывать более строгое значение (11,2 кг); масса пустого баллона с УЗП-8 — в приложении Б.
Запрещено эксплуатировать модуль: без ТО; после истечения срока переосвидетельствования сосуда и баллона с Хладоном-23; при включённой системе автозапуска во время обслуживания; при загорании красного индикатора ВК-2.1; при отсутствии зелёного сигнала СУ-300И; нельзя срывать пломбу и разбирать части УЗП, не отключив модуль от системы электропуска, разбирать МПУ и само изделие.
Перезарядка корпуса ОТВ (п. 7.6) требует обесточить автоматическую систему запуска и отстыковать модуль от подводящего трубопровода; после заправки — восстановить монтаж и проверить работу системы электропуска.
Освидетельствование баллона с рабочим газом — каждые 5 лет с даты изготовления (ФНП ОРПД); МПУ — замена по истечении назначенного срока службы 5 лет, при срабатывании или после двукратного нагружения давлением 2 МПа суммарно более 10 минут.
В РЭ есть расхождение между разделами: ресурс срабатываний в таблице 1 — не менее 10, в §8.1 — не менее 20. Для проекта закладывать более строгое значение (10).
Исполнения ГВ и ВД — разная огнетушащая способность по классу В (32 м² против 42 м²): подмена исполнения в проекте меняет защищаемую площадь.
Регламент ТО: ТО-1 ежедневно (визуально: пломбы на УЗП, утечки ОТВ и газа), ТО-2 раз в 6 мес., ТО-3 раз в год, ТО-4 раз в 5 лет (таблица 5 РЭ); с ТО-3 — определение массы Хладона-23.

Документация

Модуль пожаротушения тонкораспылённой водой «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ГВ-ЭГП-УХЛ.4 / МУПТВ-60FB-Г-ВД-ЭГП-УХЛ.4. Руководство по эксплуатации МУПТВ-60.000-04 РЭ, 2021.
ТУ 28.99.39-021-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00370/21 от 24.11.2021.
Совместно применяются: УРП-7 (УРП7.00.000 ИЭ), сигнализатор уровня ЮЯИГ.407721.003 РЭ, весовой контроллер ВК-2.1 (ВК2.001-02 РЭ), платформа тензометрическая «ПТВ» (ПТВ-001.01 ПС), МПУ-15 (приложение А РЭ).
Проектирование — СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун». Правила и методика проектирования» (www.nto-plamya.ru).
