МУПТВ-60FB-ЭМ «Тайфун-60 Fire Block» — 60 л воды на Хладоне-23, электромагнитный пуск 24 В

Модуль тонкораспылённой воды «Тайфун-60 Fire Block» (60 л): газ-вытеснитель — Хладон-23, пуск электромагнитом ЕА45СП 24 В, УХЛ.4 (+5…+50 °С). Классы А и В, до 50 м² одним модулем.

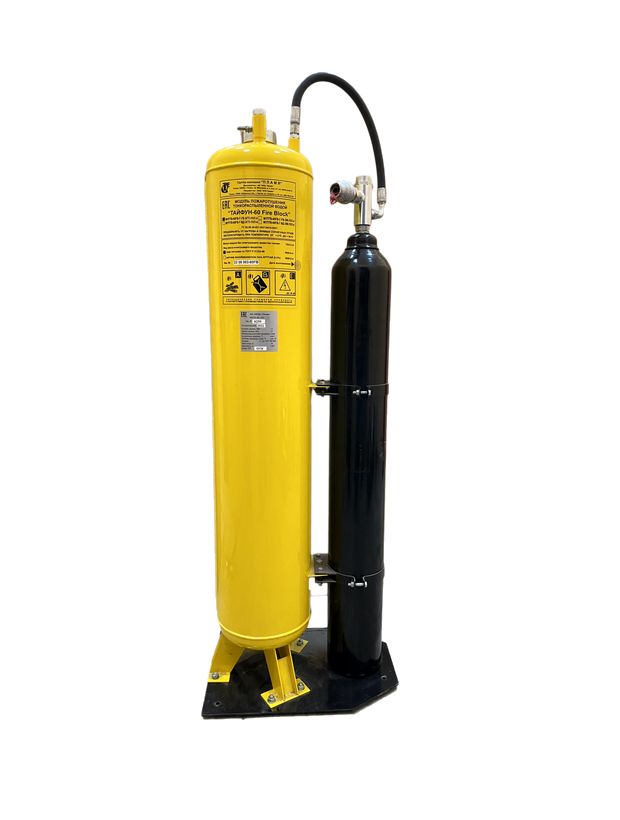

Модуль пожаротушения тонкораспылённой водой «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ГВ/ВД-ЭМ-УХЛ.4

Модели семейства

Модуль «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ГВ-ЭМ-УХЛ.4исполнение на питьевой воде (газоводяная смесь), электромагнитный пуск

Обозначение при заказе	Модуль «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ГВ-ЭМ-УХЛ.4 — ТУ 28.99.39-021-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00370/21 от 24.11.2021
ОТВ	питьевая вода по ГОСТ Р 51232-98 (газоводяная смесь)
Защищаемая площадь	класс А — 50 м², класс В — 32 м² (при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м)
Остальные параметры	идентичны исполнению ВД (см. строки ниже) — общий корпус, баллон, ЗПУ и характеристики пуска

Модуль «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ВД-ЭМ-УХЛ.4исполнение на воде с добавкой пенообразователя AFFF/AR, электромагнитный пуск

Обозначение при заказе	Модуль «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ВД-ЭМ-УХЛ.4 — ТУ 28.99.39-021-93719474-2021
Назначение	тушение пожаров классов А и В по ГОСТ 27331 в автоматических модульных установках пожаротушения ТРВ; защита всей площади производственных, складских, административных, архивных помещений, хранилищ музейных ценностей и выставок; не допускается применение во взрывоопасных промышленных зонах
ОТВ	вода с добавкой пенообразователя типа AFFF/AR в количестве (0,5±0,05)% от объёма воды; объём заправляемого ОТВ 60 ± 0,6 л, вместимость сосуда 65 ± 1,0 л; после заправки добавляется 1,5 л воды
Газ-вытеснитель	Хладон-23: масса при заправке баллона с ЗПУ 12 ± 0,01 кг, минимально допустимая при эксплуатации 11 кг (контроль по п. 7.7 — не менее 11,2 кг); вместимость баллона с ЗПУ 20 л
Защищаемая площадь	класс А — 50 м², класс В — 42 м², пролив ГЖ и ЛВЖ — 8 м² (при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м)
Распылители	РП-4 — 12–18 шт. на модуль, РП-8 — 8–10 шт. на модуль (классы А, В); количество определяется при заказе
Динамика	продолжительность действия 15–45 с; инерционность не более 5 с; средний расход ОТВ через распылители 1,4–4 кг/с включ.
Электромагнитный пуск (ЭМ)	напряжение 24±5 В, постоянный ток; потребляемый ток 0,21 А; сопротивление катушки 114 Ом; безопасный ток без ограничения времени проверки не более 0,025 А; минимальная длительность включающего импульса 1 с; электромагнит ЕА45СП (СЕРД.677139.001) — при поставке не установлен, вместо него заглушка
Давления	максимальное рабочее давление в сосуде 1,6 МПа; диапазон давлений срабатывания МПУ 2,0–2,5 МПа включ.; усилие ручного приведения в действие не более 100 Н
Габариты и масса	не более 360×520×1472 мм (длина×ширина×высота); масса модуля с газом-вытеснителем 72 ± 3,5 кг; крепление к полу — 4 отверстия диаметром 14 мм
Контроль ОТВ и газа	весовая платформа ПТВ-100 + контроллер ВК-2.1 (до 8 платформ); датчик уровня 1П13ИТ + СУ-300И (до 3 датчиков); без средств автоконтроля — мерный щуп и взвешивание баллона (весы с ценой деления не более 0,2 кг)
Климатическое исполнение	УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации от 5 до 50 °С включ.
Надёжность и ресурс	назначенный срок службы 20 лет; ресурс срабатываний не менее 10 (таблица 1 и п. 8.1 РЭ); вероятность безотказной работы 0,95 (ГОСТ 27.403-2009); гарантия 2 года с момента продажи

Как это работает и подключается

Модуль состоит из сосуда для ОТВ и баллона со сжиженным газом-вытеснителем (Хладон-23): баллон стационарно установлен на весовой платформе и закреплён скользящими хомутами к сосуду; сосуд и баллон соединены рукавом высокого давления (РВД) через электромагнитное запорно-пусковое устройство ЭЗПУ-8 с заправочным манометрическим узлом.
При пожаре электрический импульс поступает на ЭЗПУ-8: газ-вытеснитель из баллона через РВД входит в сосуд, после повышения давления до рабочего значения газоводяная смесь поступает в трубопровод и далее через распылители на защищаемую площадь.
Основной режим — автоматический: сигнал на срабатывание приходит от установки пожарной сигнализации объекта; предусмотрено срабатывание в ручном режиме.
Сосуд защищён мембранным предохранительным устройством МПУ (срабатывание 2,0–2,5 МПа); заправка водой — через горловину корпуса, слив — через сливной патрубок с шаровым краном.
Для предотвращения случайного срабатывания при транспортировке, монтаже и ПНР на ЭЗПУ-8 предусмотрены стопор и чека; устройство ручного пуска УРП-7 должно быть опломбировано.
Проектирование модульных АУПТВ «Тайфун» — по стандарту организации СТО ПМП.026.13 «Правила и методика проектирования ПМП «Тайфун»» (www.nto-plamya.ru).
Разработчик — ООО «НТО Пламя» (г. Реутов), изготовитель — АО «НПЦ «Онэкс» (г. Рязань); технические решения защищены патентом на изобретение № 2177815 «Установка пожаротушения».

Монтаж

Модуль размещается в защищаемом или соседнем помещении по проекту АУПТ, разработанному специализированной организацией; устанавливается вертикально и крепится к полу через 4 отверстия диаметром 14 мм.
После установки модуль должен быть заземлён по действующим ПУЭ — проводом со стандартным наконечником к крепёжным элементам на сосуде (место заземления — на рисунке 1 РЭ).
Размещение — без механических повреждений и прямых солнечных лучей: не менее 1 м от нагревательных приборов для модуля, не менее 1,5 м для СУ-300И и ВК-2.1; подступы к устройству ручного пуска и к модулю не загромождать.
Баллон устанавливается на весовую платформу ПТВ-100 (п. 6.3.4: ослабить болт, приподнять баллон, установить платформу на площадке, закрепить баллон скользящим хомутом); стыковка платформы с ВК-2.1, настройка и калибровка — по приложению Д.
Электрическая стыковка датчика уровня 1П13ИТ с СУ-300И — по приложению Г; после монтажа крышку преобразователя установить, один винт опломбировать; питание СУ-300И — 220 В 50 Гц, до заправки зелёный индикатор гореть НЕ должен.
Заправка водой через горловину — до загорания зелёного индикатора СУ-300И (сливной кран закрыт), затем добавить в корпус 1,5 л воды и сделать отметку в таблице В1 приложения В.
Распределительный трубопровод собрать по проекту, промыть водой с максимальной скоростью до устойчивого появления чистой воды, просушить до полного удаления влаги, присоединить к горловине сосуда, установить распылители.
Перед установкой электромагнита проверить исполнение, напряжение питания, срабатывание и взведение (вручную и от источника, без установки на ЗПУ), взведённое состояние и отсутствие срабатывания при токе проверки; подключение — розетка EN 175301-803 (DIN 43650 A), трёхжильный медный кабель 0,75–1,5 мм² (наружный диаметр 5–9 мм), заземление через контакт розетки, винт М3 с усилием 0,2–0,25 Нм. Не соединять/разъединять под напряжением.
Зарядку/перезарядку водой и Хладоном-23, контроль системы запуска и ТО выполняют только изготовитель или специализированные организации с действующими разрешениями, с деталями, рекомендованными заводом; работы — с соблюдением ПУЭ и ФНП (оборудование под избыточным давлением).

Примеры

Архивы, музеи, выставки — где вода недопустима в больших количествах

По РЭ модуль применяется для защиты всей площади административных, архивных помещений, хранилищ музейных ценностей и выставок: тонкораспылённая вода тушит при малом расходе (60 л на модуль), а газоводяная смесь (исполнение ГВ на питьевой воде) не требует добавок.

Склад класса А: один модуль на 50 м²

По огневым испытаниям МУПТВ-60FB-Г-ВД закрывает до 50 м² по классу А и до 42 м² по классу В; пролив ГЖ и ЛВЖ — до 8 м². Исполнение ГВ: 50 м² по А и 32 м² по В.

Контроль массы газа и уровня воды без вскрытия

Баллон с Хладоном-23 стоит на весовой платформе ПТВ-100, подключённой к весовому контроллеру ВК-2.1 (до 8 платформ); уровень ОТВ контролирует датчик 1П13ИТ с преобразователем СУ-300И. Красный индикатор ВК-2.1 или отсутствие зелёного сигнала СУ-300И — эксплуатация запрещена.

Частые вопросы

Чем ЭМ отличается от ЭГП у «Тайфун-60 Fire Block»?

Способом пуска: ЭМ — электромагнитное запорно-пусковое устройство ЭЗПУ-8 с электромагнитом ЕА45СП (24±5 В постоянного тока, 0,21 А, сопротивление катушки 114 Ом, импульс не короче 1 с); ЭГП — пиротехнический пуск газогенерирующим элементом (ток срабатывания от 0,5 А, сопротивление цепи 1,0–5,5 Ом, импульс от 8 мс, напряжение 9–27 В). Оба исполнения — на одном корпусе и баллоне 20 л с Хладоном-23.

Сколько распылителей на один модуль?

По таблице 3 РЭ: РП-4 — 12–18 шт., РП-8 — 8–10 шт. (классы А, В). Площади из таблицы 2 приведены при максимальном количестве распылителей на высоте 2–4 м; расстановка — по СТО ПМП.026.13.

Что за ВК-2.1 и СУ-300И и обязательны ли они?

СУ-300И — вторичный преобразователь сигнализатора уровня (контроль ОТВ датчиком 1П13ИТ), ВК-2.1 — весовой контроллер для платформы ПТВ-100 (контроль массы Хладона-23). Решение о применении средств постоянного автоматического контроля принимает заказчик — оно отражается в договоре; в комплект поставки они не входят. Без них уровень ОТВ проверяют мерным щупом, а массу газа — взвешиванием баллона (весы с ценой деления не более 0,2 кг).

Какой температурный режим у модуля?

УХЛ.4 по ГОСТ 15150: эксплуатация от 5 до 50 °С включ. Для холодных помещений у «НТО Пламя» есть «Тайфун-60 Arctic Strike» (МУПТВ-60AS) с ОТВ «Арктика-5/20/40» до −40 °С.

Нюансы и грабли

Электромагнит ЕА45СП при поставке в ЭЗПУ-8 не установлен (взамен заглушка): модуль не сработает от сигнала, пока электромагнит не установлен, не взведён и не подключён по п. 6.3.15 РЭ.
Это исполнение НЕ взрывозащищённое (п. 2.2 РЭ): во взрывоопасных зонах применять нельзя — для них есть исполнения ВЗFB.
Безопасный ток без ограничения времени проверки — 0,025 А: ток в цепях контроля пуска не должен превышать это значение, иначе возможно ложное срабатывание.
В РЭ есть расхождение между разделами: минимально допустимая масса Хладона-23 в таблице 1 — 11 кг, в §7.7 — не менее 11,2 кг. Для проекта закладывать более строгое значение (11,2 кг); масса пустого баллона с УЗП-8 — в приложении Б.
Запрещено эксплуатировать модуль: без ТО; после истечения срока переосвидетельствования сосуда и баллона с Хладоном-23; при включённой системе автозапуска во время обслуживания; при загорании красного индикатора ВК-2.1; при отсутствии зелёного сигнала СУ-300И; нельзя срывать пломбу и разбирать части УЗП, не отключив модуль от системы электропуска, и разбирать МПУ.
Перезарядка корпуса ОТВ (п. 7.6) требует обесточить автоматическую систему запуска и отстыковать модуль от подводящего трубопровода; после заправки — восстановить монтаж и проверить работу системы электропуска.
Освидетельствование баллона с рабочим газом — каждые 5 лет с даты изготовления (ФНП ОРПД); МПУ — замена по истечении назначенного срока службы 5 лет, при срабатывании или после двукратного нагружения давлением 2 МПа суммарно более 10 минут.
Исполнения ГВ и ВД — разная огнетушащая способность по классу В (32 м² против 42 м²): подмена исполнения в проекте меняет защищаемую площадь; ВД содержит добавку пенообразователя AFFF/AR (0,5±0,05)%, ГВ — просто питьевая вода по ГОСТ Р 51232-98.
Регламент ТО: ТО-1 ежедневно (визуально, пломбы, утечки), ТО-2 раз в 6 мес., ТО-3 раз в год, ТО-4 раз в 5 лет, ТО-5 раз в 10 лет (таблица 5 РЭ); масса Хладона-23 определяется с ТО-3.

Документация

Модуль пожаротушения тонкораспылённой водой «Тайфун-60 Fire Block» МУПТВ-60FB-Г-ГВ-ЭМ-УХЛ.4 / МУПТВ-60FB-Г-ВД-ЭМ-УХЛ.4. Руководство по эксплуатации МУПТВ-60.000-10 РЭ, 2021.
ТУ 28.99.39-021-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00370/21 от 24.11.2021.
Совместно применяются: УРП-7 (УРП7.00.000 ИЭ), сигнализатор уровня ЮЯИГ.407721.003 РЭ, весовой контроллер ВК-2.1, электромагнит ЕА45СП (СЕРД.677139.001 РЭ), МПУ-15 (приложение А РЭ).
Проектирование — СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун». Правила и методика проектирования» (www.nto-plamya.ru).
