МУПТВ-60FB-ВЗ-ЭГП «Тайфун-60ВЗ Fire Block» — взрывозащищённый модуль ТРВ на 60 л, пиротехнический пуск

Взрывозащищённое исполнение «Тайфун-60 Fire Block» (60 л, Хладон-23): пуск газогенерирующим элементом в оболочке 2ЕхdsIIСТ3 Х, искробезопасные цепи контроля, УХЛ.4 (+5…+50 °С).

Модуль пожаротушения тонкораспылённой водой «Тайфун-60ВЗ Fire Block» взрывозащищённый МУПТВ-60ВЗFB-Г-ГВ/ВД-ЭГП-УХЛ.4

Модели семейства

Модуль «Тайфун-60ВЗ Fire Block» МУПТВ-60ВЗFB-Г-ГВ-ЭГП-УХЛ.4взрывозащищённый, на питьевой воде (газоводяная смесь), пиротехнический пуск

Обозначение при заказе	Модуль «Тайфун-60ВЗ Fire Block» МУПТВ-60ВЗFB-Г-ГВ-ЭГП-УХЛ.4 — ТУ 28.99.39-021-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00370/21 от 24.11.2021
ОТВ	питьевая вода по ГОСТ Р 51232-98 (газоводяная смесь)
Защищаемая площадь	класс А — 50 м², класс В — 32 м² (при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м; в таблице 2 РЭ строки обозначены МУПТВ-60FB-Г-ГВ/ВД)
Остальные параметры	идентичны исполнению ВД (см. строки ниже) — общий корпус, баллон и запорно-пусковое устройство

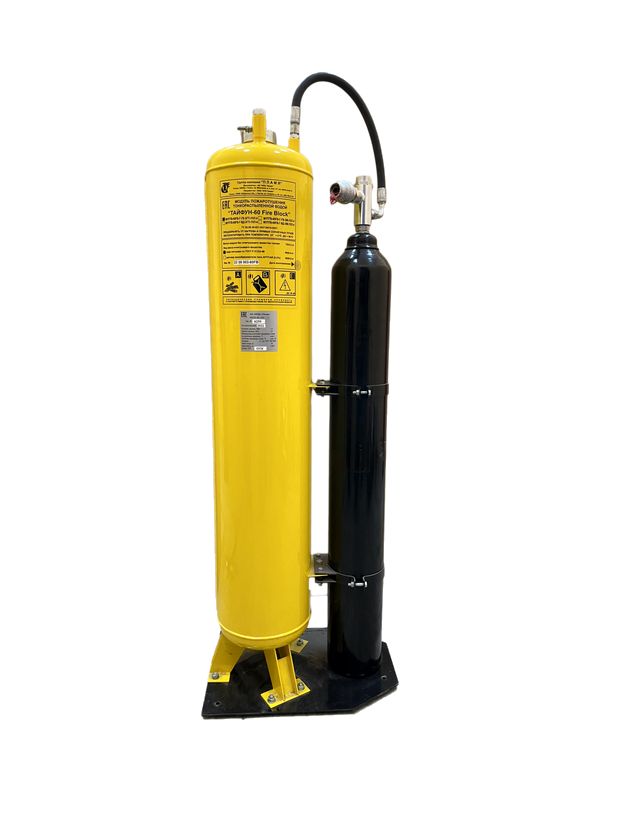

Модуль «Тайфун-60ВЗ Fire Block» МУПТВ-60ВЗFB-Г-ВД-ЭГП-УХЛ.4взрывозащищённый, на воде с добавкой пенообразователя AFFF/AR, пиротехнический пуск

Обозначение при заказе	Модуль «Тайфун-60ВЗ Fire Block» МУПТВ-60ВЗFB-Г-ВД-ЭГП-УХЛ.4 — ТУ 28.99.39-021-93719474-2021
Назначение	тушение пожаров классов А и В по ГОСТ 27331 в автоматических модульных установках пожаротушения ТРВ; защита площади производственных, складских, административных, архивных помещений, хранилищ музейных ценностей и выставок; применение во взрывоопасных зонах помещений и наружных установок (глава 7.3 ПУЭ, ГОСТ 30852.13-2002)
ОТВ	вода с добавкой пенообразователя типа AFFF/AR в количестве (0,5±0,05)% от объёма воды; объём заправляемого ОТВ 60 ± 0,6 л, вместимость сосуда 65 ± 1,0 л
Газ-вытеснитель	Хладон-23: масса при заправке баллона с ЗПУ 12 ± 0,01 кг, минимально допустимая при эксплуатации 11 кг (контроль по п. 7.7 — не менее 11 кг); вместимость баллона с ЗПУ 20 л
Защищаемая площадь	класс А — 50 м², класс В — 42 м², пролив ГЖ и ЛВЖ — 8 м² (при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м)
Распылители	РП-4 — 12–18 шт. на модуль, РП-8 — 8–10 шт. на модуль (классы А, В); количество определяется при заказе
Динамика	продолжительность действия 15–45 с; инерционность не более 5 с; средний расход ОТВ через распылители 1,4–4 кг/с включ.
Пиротехнический пуск (ЭГП)	один газогенерирующий пусковой элемент: сила тока срабатывания 0,5–0,8 А; сопротивление цепи ЭГП 1,0–5,5 Ом; длительность импульса тока срабатывания не менее 8 мс; напряжение 9–27 В; безопасный ток при проверке не более 5 мин — не более 0,05 А; безопасный ток без ограничения времени проверки — не более 0,005 А
Взрывозащита УЗП-8ВЗ	маркировка взрывозащиты 2ЕхdsIIСТ3 Х (знак «Х» — модуль выпускается с постоянно присоединённым кабелем); газогенерирующий элемент заключён во взрывонепроницаемую оболочку, выдерживающую давление взрыва внутри; испытание на взрывоустойчивость — гидравлическим избыточным давлением 7 МПа (70 кгс/см²); специальный вид взрывозащиты «s» — герметичность соединений резиновыми уплотнениями по ГОСТ 22782.3; свободный объём оболочки не более 30 см³; материал частей оболочки — сталь с пределом прочности не ниже стали 10 (ГОСТ 1050-74), покрытие Ц.хр не менее 12 мкм; резьбовые соединения предохранены от самоотвинчивания муфтой и контргайкой
Взрывозащита цепей контроля	датчик уровня 1П13И — 0ExiaIIBT3 Х; вторичный преобразователь СУ-300И с искробезопасными входными цепями «ia» — «[Exia]IIB X» (внешняя индуктивность до 1 мГн, ёмкость до 0,5 мкФ); система контроля массы «СКМ-4»: ВК-3.4 — 0ExiaIICT6, платформа ПТВ-ВЗ-30 — 0ExiaIICT6 X, БИ-ИП-8С и БИБ-02-24С — [Exia]IIC (вид взрывозащиты «искробезопасная цепь ia» по ГОСТ 30852.10-2002)
Давления	максимальное рабочее давление в сосуде 1,6 МПа; диапазон давлений срабатывания МПУ 2,0–2,5 МПа включ.; усилие ручного приведения в действие не более 100 Н
Габариты и масса	не более 520×360×1472 мм (длина×ширина×высота, таблица 1); масса модуля с газом-вытеснителем 72 ± 3,5 кг; крепление к полу — 4 отверстия диаметром 14 мм
Климатическое исполнение	УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации от 5 до 50 °С включ.
Надёжность и ресурс	назначенный срок службы 20 лет; ресурс срабатываний не менее 10 (таблица 1 и п. 8.1 РЭ); вероятность безотказной работы 0,95 (ГОСТ 27.403-2009); гарантия 2 года с момента продажи

Как это работает и подключается

Модуль состоит из сосуда для ОТВ и баллона со сжиженным газом-вытеснителем (Хладон-23): баллон стационарно установлен на весовой платформе и закреплён скользящими хомутами к сосуду; сосуд и баллон соединены рукавом высокого давления (РВД) через взрывозащищённое запорно-пусковое устройство УЗП-8ВЗ с заправочным манометрическим узлом.
Взрывозащищённость УЗП-8ВЗ обеспечивается заключением газогенерирующего элемента во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри и исключает передачу взрыва в окружающую взрывоопасную среду; импульс тока в цепи электровоспламенения подаётся только во время пожара или поверки устройства.
При пожаре электрический импульс поступает на УЗП: происходит срабатывание устройства, газ-вытеснитель из баллона через РВД входит в сосуд, после повышения давления до рабочего значения газоводяная смесь поступает в трубопровод и через распылители на защищаемую площадь.
Основной режим — автоматический: сигнал на срабатывание приходит от установки пожарной сигнализации объекта; ручной пуск — устройством УРП-7, которое устанавливается за пределами взрывоопасного помещения.
Сосуд защищён мембранным предохранительным устройством МПУ (срабатывание 2,0–2,5 МПа); заправка водой — через горловину корпуса, слив — через сливной патрубок с шаровым краном.
Контроль сохранности ОТВ — датчиком уровня 1П13ИТ с преобразователем СУ-300И (искробезопасные цепи «ia»); контроль массы газа — весовой платформой с контроллером ВК-3.4 в составе системы «СКМ-4».
Проектирование модульных АУПТВ «Тайфун» — по стандарту организации СТО ПМП.026.13 «Правила и методика проектирования ПМП «Тайфун»» (www.nto-plamya.ru).
Разработчик — ООО «НТО Пламя» (г. Реутов), изготовитель — АО «НПЦ «Онэкс» (г. Рязань); технические решения защищены патентом на изобретение № 2177815 «Установка пожаротушения».

Монтаж

Модуль размещается в защищаемом или соседнем помещении по проекту АУПТ, разработанному специализированной организацией; устанавливается вертикально и крепится к полу через 4 отверстия диаметром 14 мм.
После установки модуль должен быть заземлён по действующим ПУЭ — проводом со стандартным наконечником к крепёжным элементам на сосуде (место заземления — на рисунке 1 РЭ).
Монтаж электрической системы запуска — по требованиям главы 7.3 ПУЭ и ГОСТ 30852.13-2002 (п. 6.5.1 РЭ); устройство дистанционного ручного пуска — за пределами взрывоопасного помещения (п. 6.5.2).
Пусковое устройство при установке на штуцер корпуса доводится до упора, резьбовые соединения частей оболочки контрятся проволокой по рисунку 2 и пломбируются (п. 6.5.3); стыковка пускового устройства к проводам системы запуска — в соединительной коробке с необходимым уровнем взрывозащиты (п. 6.5.4).
Размещение — без механических повреждений и прямых солнечных лучей: не менее 1 м от нагревательных приборов для модуля, не менее 1,5 м для СУ-300И и весового контроллера; подступы к устройству ручного пуска и к модулю не загромождать.
Монтаж системы контроля массы «СКМ-4» — по проекту, РЭ и приложению Д (п. 6.5.5); стыковка проводов сигнализатора уровня и датчика уровня — по РЭ и приложению Г (п. 6.5.6); после монтажа крышку СУ-300И установить, один винт опломбировать.
Питание СУ-300И — 220 В 50 Гц; до заправки зелёный индикатор гореть НЕ должен. Заправка водой через горловину — до загорания зелёного индикатора (сливной кран закрыт), затем добавить в корпус 1,5 л воды и сделать отметку в таблице В1 приложения В.
Распределительный трубопровод собрать по проекту, промыть водой с максимальной скоростью до устойчивого появления чистой воды, просушить до полного удаления влаги, присоединить к горловине сосуда, установить распылители.
Цепь пуска ЭГП — пиротехническая: безопасный ток проверки не более 0,05 А (при времени не более 5 мин) и не более 0,005 А без ограничения времени; резьбовые и уплотнительные поверхности взрывозащитной оболочки перед сборкой покрывать смазкой ЦИАТИМ-201 (ГОСТ 6267-74) или аналогичной (чертёж средств взрывозащиты, п. 6 рисунка 2).
Зарядку/перезарядку водой и Хладоном-23, контроль системы запуска и ТО выполняют только изготовитель или специализированные организации с действующими разрешениями; работы — с соблюдением ПУЭ и ФНП (оборудование под избыточным давлением).

Примеры

Взрывоопасные зоны помещений и наружных установок

По п. 2.3 РЭ модуль предназначен для применения во взрывоопасных зонах согласно главе 7.3 ПУЭ и ГОСТ 30852.13-2002: газогенерирующий элемент заключён во взрывонепроницаемую оболочку УЗП-8ВЗ (маркировка 2ЕхdsIIСТ3 Х), цепи контроля — искробезопасные «ia».

Производство или склад класса А до 50 м² на модуль

Огневая способность как у обычного Fire Block: до 50 м² по классу А и до 42 м² по классу В (исполнение ВД), пролив ГЖ и ЛВЖ — до 8 м² при максимальном количестве распылителей на высоте 2–4 м.

Пуск от прибора автоматики без мощного источника

Пиротехнический пуск ЭГП: ток срабатывания 0,5–0,8 А, сопротивление цепи 1,0–5,5 Ом, импульс от 8 мс, напряжение 9–27 В; устройство дистанционного ручного пуска (УРП-7) устанавливается за пределами взрывоопасного помещения.

Частые вопросы

Чем ВЗ-ЭГП отличается от обычного МУПТВ-60FB-ЭГП?

Взрывозащищённым пусковым устройством УЗП-8ВЗ: газогенерирующий элемент заключён во взрывонепроницаемую оболочку (маркировка 2ЕхdsIIСТ3 Х, испытание гидравлическим давлением 7 МПа, специальный вид взрывозащиты «s» по ГОСТ 22782.3), а цепи контроля уровня и массы — искробезопасные «ia» (СУ-300И, «СКМ-4» с ВК-3.4). Параметры тушения и пиротехнического пуска (0,5–0,8 А, 1,0–5,5 Ом, от 8 мс, 9–27 В) те же.

В каких взрывоопасных зонах можно применять модуль?

По п. 2.3 РЭ — во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и ГОСТ 30852.13-2002. Особые условия монтажа (подраздел 6.5): дистанционный ручной пуск — вне взрывоопасного помещения, стыковка проводов — в коробке с соответствующим уровнем взрывозащиты, контровка и пломбировка резьбовых соединений оболочки.

Сколько распылителей на один модуль?

По таблице 3 РЭ: РП-4 — 12–18 шт., РП-8 — 8–10 шт. (классы А, В). Площади из таблицы 2 — при максимальном количестве распылителей на высоте 2–4 м; расстановка по СТО ПМП.026.13.

Чем ЭГП отличается от ЭМ у взрывозащищённого Fire Block?

Способом пуска: ЭГП — пиротехнический газогенерирующий элемент во взрывонепроницаемой оболочке УЗП-8ВЗ (2ЕхdsIIСТ3 Х); ЭМ — электромагнит ЕА45СП Вз во взрывозащищённом исполнении (1ЕхmbdIIСGbX / ExmbIIICT 80°C Db X, см. карточку «МУПТВ-60FB-ВЗ-ЭМ «Тайфун-60 Fire Block» — взрывозащ.»). Сосуд, баллон 20 л с Хладоном-23 и характеристики тушения у исполнений одинаковые.

Нюансы и грабли

ЭГП — пиротехнический элемент: цепь запуска проверяется только безопасным током (не более 0,05 А при проверке до 5 мин и не более 0,005 А без ограничения времени); измерения с превышением этих значений могут привести к несанкционированному пуску.
Взрывозащита оболочки УЗП-8ВЗ держится на мелочах: пусковое устройство — до упора, контровка резьбовых соединений проволокой и пломбировка, смазка ЦИАТИМ-201 на резьбе и уплотнениях, не менее 5 полных неповреждённых ниток резьбы, стыковка проводов только в коробке с соответствующим уровнем взрывозащиты — любое отступление снимает гарантии взрывозащиты (знак «Х» в маркировке 2ЕхdsIIСТ3 Х).
Таблица 2 защищаемых площадей в этом РЭ приводит строки «МУПТВ-60FB-Г-ГВ/ВД» без индекса ВЗ — при сверке проекта не путать: значения (50/32 и 50/42 м², пролив 8 м²) относятся и к взрывозащищённому исполнению той же ёмкости.
Запрещено эксплуатировать модуль: без ТО; после истечения срока переосвидетельствования сосуда и баллона с Хладоном-23; при включённой системе автозапуска во время обслуживания; при загорании красного индикатора ВК-3.4; при отсутствии зелёного сигнала СУ-300И; нельзя срывать пломбу и разбирать части УЗП, не отключив модуль от системы электропуска, разбирать МПУ и само изделие.
Освидетельствование баллона с рабочим газом — каждые 5 лет с даты изготовления (ФНП ОРПД); МПУ — замена по истечении назначенного срока службы 5 лет, при срабатывании или после двукратного нагружения давлением 2 МПа суммарно более 10 минут.
Исполнения ГВ и ВД — разная огнетушащая способность по классу В (32 м² против 42 м²): подмена исполнения в проекте меняет защищаемую площадь.
Регламент ТО этого РЭ короче обычного: ТО-1 ежедневно (визуально: пломбы на УЗП и УРП-7, утечки ОТВ и газа), ТО-2 раз в 6 мес., ТО-3 раз в год (перезарядка ОТВ, определение массы Хладона-23, проверка монтажа системы запуска), ТО-4 раз в 5 лет (освидетельствование сосуда и баллона, замена МПУ) — вида ТО-5 в документе нет.
Масса Хладона-23 при эксплуатации контролируется в режиме «значение массы ГВ» на весовом контроллере, а без него — взвешиванием баллона с УЗП-8ВЗ на весах с ценой деления не более 0,2 кг; масса пустого баллона с УЗП-8ВЗ — в приложении Б.

Документация

Модуль пожаротушения тонкораспылённой водой «Тайфун-60ВЗ Fire Block» МУПТВ-60ВЗFB-Г-ГВ-ЭГП-УХЛ.4 / МУПТВ-60ВЗFB-Г-ВД-ЭГП-УХЛ.4. Руководство по эксплуатации МУПТВ-60.000-05 РЭ, 2021.
ТУ 28.99.39-021-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00370/21 от 24.11.2021.
Совместно применяются: УРП-7 (УРП7.00.000 ИЭ), сигнализатор уровня ЮЯИГ.407721.003 РЭ, система контроля массы «СКМ-4» (СКМ-4.001-02 РЭ) с весовым контроллером ВК-3.4, МПУ-15 (приложение А РЭ).
Проектирование — СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун». Правила и методика проектирования» (www.nto-plamya.ru).
