МУПТВ-60FB-ВЗ-ЭМ «Тайфун-60 Fire Block» — взрывозащищённый модуль ТРВ на 60 л, электромагнитный пуск

Взрывозащищённое исполнение «Тайфун-60 Fire Block» (60 л, Хладон-23): электромагнит ЕА45СП Вз с маркировкой 1ЕхmbdIIСGbX, искробезопасные цепи контроля, УХЛ.4 (+5…+50 °С). Классы А и В.

Модуль пожаротушения тонкораспылённой водой «Тайфун-60 Fire Block» взрывозащищённый МУПТВ-60ВЗFB-Г-ГВ/ВД-ЭМ-УХЛ.4

Модели семейства

Модуль «Тайфун-60 Fire Block» МУПТВ-60ВЗFB-Г-ГВ-ЭМ-УХЛ.4взрывозащищённый, на питьевой воде (газоводяная смесь), электромагнитный пуск

Обозначение при заказе	Модуль «Тайфун-60 Fire Block» МУПТВ-60ВЗFB-Г-ГВ-ЭМ-УХЛ.4 — ТУ 28.99.39-021-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00370/21 от 24.11.2021
ОТВ	питьевая вода по ГОСТ Р 51232-98 (газоводяная смесь)
Защищаемая площадь	класс А — 50 м², класс В — 32 м² (при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м)
Остальные параметры	идентичны исполнению ВД (см. строки ниже) — общий корпус, баллон и ЗПУ

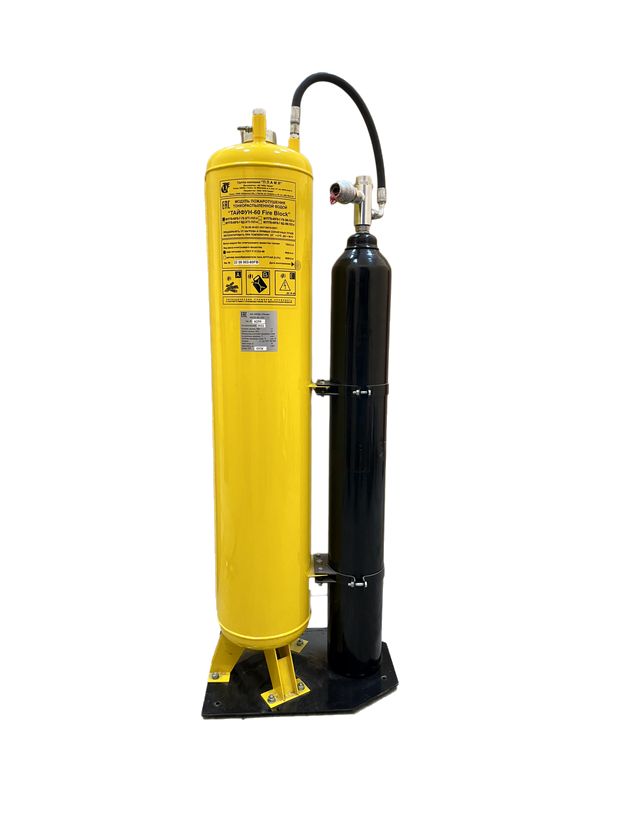

Модуль «Тайфун-60 Fire Block» МУПТВ-60ВЗFB-Г-ВД-ЭМ-УХЛ.4взрывозащищённый, на воде с добавкой пенообразователя AFFF/AR, электромагнитный пуск

Обозначение при заказе	Модуль «Тайфун-60 Fire Block» МУПТВ-60ВЗFB-Г-ВД-ЭМ-УХЛ.4 — ТУ 28.99.39-021-93719474-2021
Назначение	тушение пожаров классов А и В по ГОСТ 27331 в автоматических модульных установках пожаротушения ТРВ; защита всей площади производственных, складских, административных, архивных помещений, хранилищ музейных ценностей и выставок; допускается применение во взрывоопасных зонах помещений и наружных установок (глава 7.3 ПУЭ, ГОСТ IEC 60079-14-2013)
ОТВ	вода с добавкой пенообразователя типа AFFF/AR в количестве (0,5±0,05)% от объёма воды; объём заправляемого ОТВ 60 ± 0,6 л, вместимость сосуда 65 ± 1,0 л; после заправки добавляется 1,5 л воды
Газ-вытеснитель	Хладон-23: масса при заправке баллона с ЗПУ 12 ± 0,01 кг, минимально допустимая при эксплуатации 11 кг (контроль по п. 7.7 — не менее 11,2 кг); вместимость баллона с ЗПУ 20 л
Защищаемая площадь	класс А — 50 м², класс В — 42 м², пролив ГЖ и ЛВЖ — 8 м² (при максимальном количестве распылителей на высоте 2 м ≤ Нр ≤ 4 м)
Распылители	РП-4 — 12–18 шт. на модуль, РП-8 — 8–10 шт. на модуль (классы А, В); количество определяется при заказе
Динамика	продолжительность действия 15–45 с; инерционность не более 5 с; средний расход ОТВ через распылители 1,4–4 кг/с включ.
Электромагнитный пуск (ЭМ)	напряжение 24±5 В, постоянный ток; потребляемый ток 0,21 А; сопротивление катушки 114 Ом; безопасный ток без ограничения времени проверки не более 0,025 А; минимальная длительность включающего импульса 1 с; электромагнит ЕА45СП Вз (СЕРД.677139.007) — взрывозащищённый, при поставке в ЭЗПУ-8 не установлен (заглушка)
Взрывозащита электромагнита	Ех-маркировка 1ЕхmbdIIСGbX / ExmbIIICT 80°C Db X; работа во взрывоопасной газовой среде от −40 до +55 °С; катушка залита полиуретановым компаундом АДВ-69 (ТУ 2257-142-22736960-2013, электрическая прочность 54 кВ/мм); кабельный ввод КНВМ1М-15, защита кабеля металлорукавом РЗ-ЦХ 15 или МРПИ 15; степень защиты IP65 (ГОСТ 14254-2015); перегрев корпуса выше 80 °С не допускается; максимально допустимый потребляемый ток 1 А; питание постоянно присоединённым кабелем длиной 2 м, подсоединение — вне взрывоопасной зоны или в сертифицированной коробке (ТР ТС 012/2011); знак «Х» — модуль выпускается с постоянно присоединённым кабелем
Взрывозащита цепей контроля	датчик уровня 1П13И — 0ExiaIIBT3 Х; вторичный преобразователь СУ-300И с искробезопасными входными цепями «ia» — «[Exia]IIB X» (внешняя индуктивность до 1 мГн, ёмкость до 0,5 мкФ); система контроля массы «СКМ-4»: ВК-3.4 — 0ExiaIICT6, платформа ПТВ-ВЗ-30 — 0ExiaIICT6 X, БИ-ИП-8С и БИБ-02-24С — [Exia]IIC (вид взрывозащиты «искробезопасная цепь ia» по ГОСТ 30852.10-2002)
Давления	максимальное рабочее давление в сосуде 1,6 МПа; диапазон давлений срабатывания МПУ 2,0–2,5 МПа включ.; усилие ручного приведения в действие не более 100 Н
Габариты и масса	не более 360×520×1472 мм (длина×ширина×высота, таблица 1); масса модуля с газом-вытеснителем 72 ± 3,5 кг; крепление к полу — 4 отверстия диаметром 14 мм
Климатическое исполнение	УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации от 5 до 50 °С включ. (взрывозащищённый электромагнит — до −40…+55 °С в газовой среде)
Надёжность и ресурс	назначенный срок службы 20 лет; ресурс срабатываний не менее 10 (таблица 1 и п. 8.1 РЭ); вероятность безотказной работы 0,95 (ГОСТ 27.403-2009); гарантия 2 года с момента продажи

Как это работает и подключается

Модуль состоит из сосуда для ОТВ и баллона со сжиженным газом-вытеснителем (Хладон-23): баллон стационарно установлен на весовой платформе и закреплён скользящими хомутами к сосуду; сосуд и баллон соединены рукавом высокого давления (РВД) через электромагнитное запорно-пусковое устройство ЭЗПУ-8 с заправочным манометрическим узлом.
Взрывозащищённость ЭЗПУ-8 в составе баллона обеспечивается применением электромагнита ЕА45СП Вз во взрывозащищённом исполнении; его катушка залита компаундом, вывод — через взрывозащищённый кабельный ввод КНВМ1М-15, электромагнит имеет внутреннее заземление.
При пожаре электрический импульс поступает на ЭЗПУ-8: газ-вытеснитель из баллона через РВД входит в сосуд, после повышения давления до рабочего значения газоводяная смесь поступает в трубопровод и через распылители на защищаемую площадь.
Основной режим — автоматический: сигнал на срабатывание приходит от установки пожарной сигнализации объекта; предусмотрено срабатывание в ручном режиме; устройство ручного пуска должно быть опломбировано.
Сосуд защищён мембранным предохранительным устройством МПУ (срабатывание 2,0–2,5 МПа); заправка водой — через горловину корпуса, слив — через сливной патрубок с шаровым краном.
Контроль сохранности ОТВ — датчиком уровня 1П13ИТ с преобразователем СУ-300И (искробезопасные цепи «ia»); контроль массы газа — весовой платформой с контроллером ВК-3.4 в составе системы «СКМ-4».
Проектирование модульных АУПТВ «Тайфун» — по стандарту организации СТО ПМП.026.13 «Правила и методика проектирования ПМП «Тайфун»» (www.nto-plamya.ru).
Разработчик — ООО «НТО Пламя» (г. Реутов), изготовитель — АО «НПЦ «Онэкс» (г. Рязань); технические решения защищены патентом на изобретение № 2177815 «Установка пожаротушения».

Монтаж

Модуль размещается в защищаемом или соседнем помещении по проекту АУПТ, разработанному специализированной организацией; устанавливается вертикально и крепится к полу через 4 отверстия диаметром 14 мм.
После установки модуль должен быть заземлён по действующим ПУЭ — проводом со стандартным наконечником к крепёжным элементам на сосуде (место заземления — на рисунке 1 РЭ).
Размещение — без механических повреждений и прямых солнечных лучей: не менее 1 м от нагревательных приборов для модуля, не менее 1,5 м для СУ-300И и весового контроллера; подступы к устройству ручного пуска и к модулю не загромождать.
Баллон устанавливается на весовую платформу (п. 6.3.4: ослабить болт, приподнять баллон, установить платформу на площадке, закрепить баллон скользящим хомутом); стыковка платформы ПТВ-ВЗ-100 с контроллером ВК-3.4, настройка и калибровка — по приложению Д; монтаж «СКМ-4» — по проекту и РЭ.
Стыковка датчика уровня 1П13ИТ с СУ-300И — по приложению Г; после монтажа крышку преобразователя установить, один винт опломбировать; питание СУ-300И — 220 В 50 Гц, до заправки зелёный индикатор гореть НЕ должен.
Заправка водой через горловину — до загорания зелёного индикатора СУ-300И (сливной кран закрыт), затем добавить в корпус 1,5 л воды и сделать отметку в таблице В1 приложения В.
Распределительный трубопровод собрать по проекту, промыть водой с максимальной скоростью до устойчивого появления чистой воды, просушить до полного удаления влаги, присоединить к горловине сосуда, установить распылители.
Перед установкой электромагнита проверить исполнение, напряжение, срабатывание и взведение (вручную и от источника, без установки на ЗПУ), взведённое состояние и отсутствие срабатывания при токе проверки; кабель электромагнита дополнительно защищать металлорукавом (рекомендуются РЗ-ЦХ 15 или МРПИ 15); подсоединение постоянно присоединённого кабеля — вне взрывоопасной зоны или в сертифицированной соединительной коробке.
Зарядку/перезарядку водой и Хладоном-23, контроль системы запуска и ТО выполняют только изготовитель или специализированные организации с действующими разрешениями; работы — с соблюдением ПУЭ и ФНП (оборудование под избыточным давлением).

Примеры

Взрывоопасные зоны помещений и наружных установок

По п. 2.2 РЭ модуль может применяться во взрывоопасных зонах согласно главе 7.3 ПУЭ и ГОСТ IEC 60079-14-2013: взрывозащита обеспечена электромагнитом ЕА45СП Вз (1ЕхmbdIIСGbX / ExmbIIICT 80°C Db X) и искробезопасными цепями «ia» датчиков и весов.

Производство или склад класса А до 50 м² на модуль

Огневая способность как у обычного Fire Block: до 50 м² по классу А и до 42 м² по классу В (исполнение ВД), пролив ГЖ и ЛВЖ — до 8 м² при максимальном количестве распылителей на высоте 2–4 м.

Взрывобезопасный контроль массы газа: система «СКМ-4»

Весовой контроллер ВК-3.4 (0ExiaIICT6), платформа ПТВ-ВЗ-30 (0ExiaIICT6 X), искробезопасный блок питания БИ-ИП-8С и барьер БИБ-02-24С ([Exia]IIC) — масса Хладона-23 контролируется без вскрытия и без нарушения взрывозащиты.

Частые вопросы

Чем ВЗ-исполнение отличается от обычного МУПТВ-60FB-ЭМ?

Взрывозащищёнными элементами: вместо электромагнита ЕА45СП (СЕРД.677139.001) применяется ЕА45СП Вз (СЕРД.677139.007) с маркировкой 1ЕхmbdIIСGbX / ExmbIIICT 80°C Db X; цепи контроля уровня и массы — искробезопасные «ia» (СУ-300И, «СКМ-4» с ВК-3.4). Параметры тушения, сосуд, баллон 20 л с Хладоном-23 и электромагнитный пуск 24 В — те же.

В каких взрывоопасных зонах можно применять модуль?

По п. 2.2 РЭ — во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и ГОСТ IEC 60079-14-2013. Знак «Х» после маркировки означает особые условия: модуль выпускается с постоянно присоединённым кабелем (2 м), его свободный конец подсоединяется вне взрывоопасной зоны или в сертифицированной коробке по ТР ТС 012/2011.

Сколько распылителей на один модуль?

По таблице 3 РЭ: РП-4 — 12–18 шт., РП-8 — 8–10 шт. (классы А, В). Площади из таблицы 2 — при максимальном количестве распылителей на высоте 2–4 м; расстановка по СТО ПМП.026.13.

Как контролируется масса Хладона-23 без нарушения взрывозащиты?

Системой контроля массы «СКМ-4»: баллон стоит на взрывозащищённой весовой платформе ПТВ-ВЗ-30 (0ExiaIICT6 X), подключённой к контроллеру ВК-3.4 (0ExiaIICT6) через искробезопасные цепи; питание — блок БИ-ИП-8С и барьер БИБ-02-24С ([Exia]IIC). Без средств автоконтроля массу проверяют взвешиванием баллона с УЗП на весах с ценой деления не более 0,2 кг.

Нюансы и грабли

Взрывозащита держится на мелочах: металлорукав поверх кабеля электромагнита, подсоединение кабеля только вне взрывоопасной зоны или в сертифицированной коробке, внутренний заземляющий контакт, запрет перегрева корпуса электромагнита выше 80 °С — любое отступление снимает гарантии взрывозащиты (знак «Х» в маркировке).
В РЭ есть расхождение между разделами: в комплектности, таблице маркировок взрывозащиты и предупреждениях — контроллер ВК-3.4 (0ExiaIICT6) и платформа ПТВ-ВЗ-30, а в §5.1.3, §6.2 и §6.3.7 (порядок монтажа) — «ВК-2.1» и «ПТВ-ВЗ-100» (невзрывозащищённые обозначения из соседнего исполнения без индекса ВЗ). Для проекта закладывать более строгое значение — взрывозащищённую пару ВК-3.4/ПТВ-ВЗ-30, при заказе и монтаже сверять обозначения с комплектностью и приложением Д.
Электромагнит ЕА45СП Вз при поставке в ЭЗПУ-8 не установлен (взамен заглушка): модуль не сработает от сигнала, пока электромагнит не установлен и не взведён.
Безопасный ток без ограничения времени проверки — 0,025 А: цепи контроля пуска не должны превышать это значение, иначе возможно ложное срабатывание.
В РЭ есть расхождение между разделами: минимально допустимая масса Хладона-23 в таблице 1 — 11 кг, в §7.7 — не менее 11,2 кг. Для проекта закладывать более строгое значение (11,2 кг).
Запрещено эксплуатировать модуль: без ТО; после истечения срока переосвидетельствования сосуда и баллона с Хладоном-23; при включённой системе автозапуска во время обслуживания; при загорании красного индикатора ВК-3.4; при отсутствии зелёного сигнала СУ-300И; нельзя срывать пломбу и разбирать части УЗП, не отключив модуль от системы электропуска, разбирать МПУ и само изделие.
Освидетельствование баллона с рабочим газом — каждые 5 лет с даты изготовления (ФНП ОРПД); МПУ — замена по истечении назначенного срока службы 5 лет, при срабатывании или после двукратного нагружения давлением 2 МПа суммарно более 10 минут.
Исполнения ГВ и ВД — разная огнетушащая способность по классу В (32 м² против 42 м²): подмена исполнения в проекте меняет защищаемую площадь.
Регламент ТО: ТО-1 ежедневно (визуально: пломбы, утечки ОТВ и газа-вытеснителя), ТО-2 раз в 6 мес., ТО-3 раз в год (перезарядка ОТВ, определение массы Хладона-23, проверка монтажа системы запуска), ТО-4 раз в 5 лет, ТО-5 раз в 10 лет (таблица 5 РЭ).

Документация

Модуль пожаротушения тонкораспылённой водой «Тайфун-60 Fire Block» МУПТВ-60ВЗFB-Г-ГВ-ЭМ-УХЛ.4 / МУПТВ-60ВЗFB-Г-ВД-ЭМ-УХЛ.4. Руководство по эксплуатации МУПТВ-60.000-11 РЭ, 2021.
ТУ 28.99.39-021-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00370/21 от 24.11.2021.
Совместно применяются: сигнализатор уровня ЮЯИГ.407721.003 РЭ, весовой контроллер ВК-3.4 (ВК3.004.01 РЭ), электромагнит ЕА45СП Вз (СЕРД.677139.007 РЭ), система контроля массы «СКМ-4» (СКМ-4.001-02 РЭ), платформа «ПТВ-ВЗ» (ПТВ-002.01 ПС), МПУ-15 (приложение А РЭ).
Проектирование — СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун». Правила и методика проектирования» (www.nto-plamya.ru).
