НТО Пламя · модули пожаротушения тонкораспылённой водой (МУПТВ), взрывозащищённые

МУПТВ-60ВЗ-ЭГП — «Тайфун-60ВЗ»: 60 л ТРВ, пиропуск, контроль массы газа СКМ-4

Взрывозащищённый модуль тонкораспылённой воды «Тайфун-60ВЗ» с пиропуском, УХЛ.4 (от +5 до +50 °С). Два вида ОТВ: газоводяная смесь (ГВ) или вода с добавками (ВД, AFFF/AR).

Модуль пожаротушения тонкораспылённой водой «Тайфун-60ВЗ» МУПТВ-60ВЗ-Г-ГВ/ВД-ЭГП-УХЛ.4

Модели семейства

МУПТВ-60ВЗ-Г-ГВ-ЭГП-УХЛ.4 «Тайфун-60ВЗ»исполнение с газоводяной смесью (питьевая вода), пиротехнический пуск

Назначение	тушение пожаров классов А и В по ГОСТ 27331 в автоматических модульных установках пожаротушения ТРВ; взрывоопасные зоны по ПУЭ гл. 7.3 и ГОСТ 30852.13-2002
ОТВ	газоводяная смесь (ГВ); питьевая вода по ГОСТ Р 51232-98; объём заправляемого ОТВ 60 ± 0,6 л, вместимость сосуда 65 ± 1,0 л
Продолжительность действия	15–45 с; инерционность не более 5 с
Расход ОТВ	средний через распылители — от 1,4 до 4 кг/с включ.
Газ-вытеснитель	масса при заправке баллона с ЗПУ 6 ± 0,01 кг, минимально допустимая при эксплуатации 5 кг; вместимость баллона с ЗПУ 10 л; контроль массы — СКМ-4 (весовая платформа + контроллер ВК-3.4)
Защищаемая площадь (огневые испытания)	класс А — 29 м², класс В — 20 м² (табл. 2, МУПТВ-60-Г-ГВ)
Распылители	РП-4 — 12÷18 шт. или РП-8 — 8÷10 шт. на модуль (высота установки 2–4 м)
Электрический пуск (ЭГП)	ток 0,5–0,8 А; сопротивление цепи 1,0–5,5 Ом; импульс не менее 8 мс; напряжение 9–27 В; безопасный ток ≤0,05 А (≤5 мин) и ≤0,005 А (без ограничения времени)
Давления	Рраб.макс в сосуде 1,6 МПа; срабатывание МПУ 2,0–2,5 МПа
Взрывозащита	УЗП-8ВЗ — 2ЕхdsIIСТ3 Х (постоянно присоединённый кабель); датчик уровня 1П13ИТ — 0ExiaIIBT3 Х; преобразователь СУ 300И — [Exia]IIB X; компоненты СКМ-4: ВК-3.4 — 0ExiaIICT6, ПТВ-ВЗ-30 — 0ExiaIICT6 X, БИ-ИП-8С и БИБ-02-24С — [Exia]IIC
Габариты и масса	не более 530×360×1536 мм; масса с газом-вытеснителем 54 ± 3 кг
Ручной пуск	усилие не более 100 Н; устройство ручного пуска УРП-7 (отдельный заказ)
Климатика	УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации от +5 до +50 °С включ.
Ресурс	срок службы 20 лет; вероятность безотказной работы 0,95 (ГОСТ 27.403-2009); ресурс срабатываний: табл. 1 — не менее 10, раздел 8 РЭ — не менее 20 (см. «Нюансы и грабли»)
Гарантия	2 года с момента продажи

МУПТВ-60ВЗ-Г-ВД-ЭГП-УХЛ.4 «Тайфун-60ВЗ»исполнение с водой с добавками (пенообразователь AFFF/AR), пиротехнический пуск

Назначение	тушение пожаров классов А и В по ГОСТ 27331 в автоматических модульных установках пожаротушения ТРВ; взрывоопасные зоны по ПУЭ гл. 7.3 и ГОСТ 30852.13-2002
ОТВ	вода с добавками (ВД): вода с добавкой пенообразователя типа AFFF/AR в количестве (0,5 ± 0,05)% от объёма воды; объём заправляемого ОТВ 60 ± 0,6 л, вместимость сосуда 65 ± 1,0 л
Продолжительность действия	15–45 с; инерционность не более 5 с
Расход ОТВ	средний через распылители — от 1,4 до 4 кг/с включ.
Газ-вытеснитель	масса при заправке баллона с ЗПУ 6 ± 0,01 кг, минимально допустимая при эксплуатации 5 кг; вместимость баллона с ЗПУ 10 л; контроль массы — СКМ-4
Защищаемая площадь (огневые испытания)	класс А — 29 м², класс В — 32 м²; площадь пролива ГЖ/ЛВЖ — 8 м² (табл. 2, МУПТВ-60-Г-ВД)
Распылители	РП-4 — 12÷18 шт. или РП-8 — 8÷10 шт. на модуль (высота установки 2–4 м)
Электрический пуск (ЭГП)	ток 0,5–0,8 А; сопротивление цепи 1,0–5,5 Ом; импульс не менее 8 мс; напряжение 9–27 В; безопасный ток ≤0,05 А (≤5 мин) и ≤0,005 А (без ограничения времени)
Давления	Рраб.макс в сосуде 1,6 МПа; срабатывание МПУ 2,0–2,5 МПа
Взрывозащита	УЗП-8ВЗ — 2ЕхdsIIСТ3 Х; датчик уровня 1П13ИТ — 0ExiaIIBT3 Х; преобразователь СУ 300И — [Exia]IIB X; компоненты СКМ-4: ВК-3.4 — 0ExiaIICT6, ПТВ-ВЗ-30 — 0ExiaIICT6 X, БИ-ИП-8С и БИБ-02-24С — [Exia]IIC
Габариты и масса	не более 530×360×1536 мм; масса с газом-вытеснителем 54 ± 3 кг
Ручной пуск	усилие не более 100 Н; устройство ручного пуска УРП-7 (отдельный заказ)
Климатика	УХЛ, категория размещения 4 по ГОСТ 15150; температура эксплуатации от +5 до +50 °С включ.
Ресурс	срок службы 20 лет; вероятность безотказной работы 0,95 (ГОСТ 27.403-2009); ресурс срабатываний: табл. 1 — не менее 10, раздел 8 РЭ — не менее 20
Гарантия	2 года с момента продажи

Как это работает и подключается

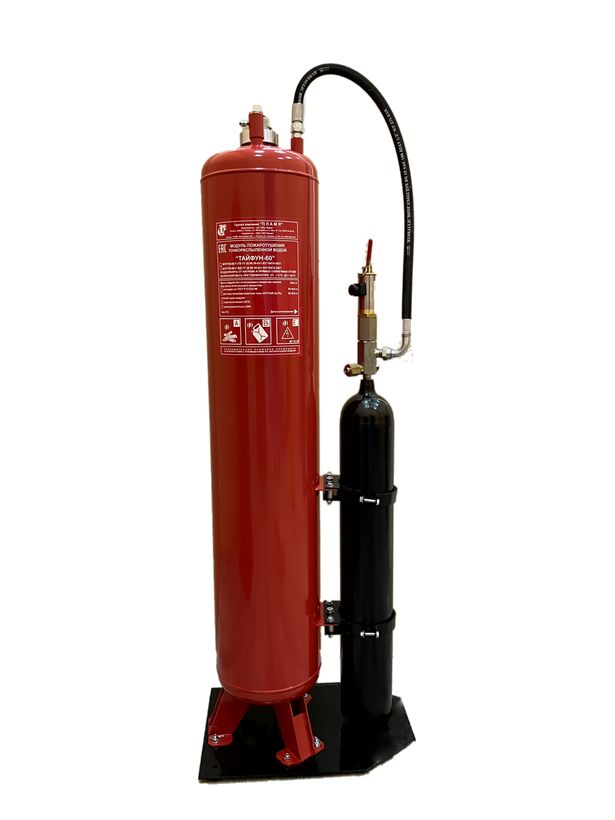

Модуль состоит из сосуда для ОТВ и баллона со сжатым газом-вытеснителем, закреплённого на сосуде скользящими хомутами; сосуд и баллон соединены рукавом высокого давления (РВД) через устройство запорно-пусковое УЗП-8ВЗ.
При пожаре электрический импульс поступает на УЗП — газ-вытеснитель из баллона по РВД подаётся в сосуд; после повышения давления до рабочего значения газоводяная смесь идёт в трубопровод и через распылители на защищаемую площадь.
Основной режим — автоматический: сигнал на срабатывание приходит от установки пожарной сигнализации объекта; ручной пуск — устройством УРП-7 (поставляется по отдельному заказу).
Пуск пиротехнический (ЭГП): параметры цепи — ток 0,5–0,8 А, сопротивление 1,0–5,5 Ом, импульс не менее 8 мс, напряжение 9–27 В.
Контроль сохранности газа-вытеснителя — весовой: баллон стоит на весовой платформе, подключённой к весовому контроллеру ВК-3.4 системы СКМ-4 (возможно подключение до восьми четырёх платформ). Контроль количества ОТВ — датчик уровня 1П13ИТ со вторичным преобразователем СУ-300И (до трёх модулей на преобразователь).
Сосуд оснащён мембранным предохранительным устройством МПУ-15 (срабатывание 2,0–2,5 МПа); РЭ на МПУ-15 — приложение А к основному РЭ.
Подводящий трубопровод стыкуется непосредственно к сосуду; заправка водой — через горловину корпуса, слив — через сливной патрубок с шаровым краном.
Проектирование установок «Тайфун» — по СТО ПМП.026.13 «Модульные автоматические установки пожаротушения тонкораспыленной водой «Тайфун». Правила и методика проектирования» (www.nto-plamya.ru).

Монтаж

Модуль размещают в защищаемом помещении либо в соседнем — по проекту автоматической установки пожаротушения; устанавливают вертикально и крепят к полу (4 отверстия диаметром 14 мм).
После установки модуль заземляют по требованиям действующих ПУЭ.
Размещение — без механических повреждений и прямых солнечных лучей, не менее 1 м от нагревательных приборов (для УРП-7 и СУ 300И — не менее 1,5 м); подступы не загромождать.
Монтаж системы контроля массы СКМ-4 — согласно проекту, РЭ СКМ-4.001-02 и приложению Е (схема расположения, описание сигналов клеммника, настройка и калибровка ВК-3.4).
При сборке электрической системы запуска: качество электромонтажа проверять прибором с током контроля не более 0,05 А при длительности не более 5 мин (с защитой «УЗЭП» — не более 0,005 А, без ограничения времени); соблюдать полярность выводов УРП-7; сопротивление подводящих линий не должно снижать ток ниже гарантирующего срабатывание УЗП.
Взрывоопасные зоны: УРП-7 устанавливать за пределами взрывоопасного помещения; стыковку пускового устройства к проводам — в соединительной коробке с необходимым уровнем взрывозащиты; резьбовые соединения оболочки контрить проволокой и пломбировать.
Распределительный трубопровод собрать по проекту, промыть водой с максимальной скоростью до устойчиво чистой воды, просушить до полного удаления влаги, присоединить к горловине сосуда и установить распылители (высота 2–4 м).
Устройство ручного пуска опломбировать.

Примеры

Производственные, складские, административные и архивные помещения

По РЭ модуль применяется в автоматических модульных установках пожаротушения тонкораспылённой водой для защиты производственных, складских, административных, архивных помещений, хранилищ музейных ценностей и выставок; допускается применение во взрывоопасных зонах (глава 7.3 ПУЭ, ГОСТ 30852.13-2002).

Объекты с постоянным контролем массы газа

Вместо манометра — весовая платформа под баллоном и система контроля массы СКМ-4 с весовым контроллером ВК-3.4 (искробезопасные цепи «ia»): масса газа-вытеснителя при заправке 6 ± 0,01 кг, минимально допустимая при эксплуатации — 5 кг.

Выбор ОТВ под задачу

Исполнение ГВ — газоводяная смесь на питьевой воде по ГОСТ Р 51232-98 (класс В до 20 м²); исполнение ВД — вода с добавкой пенообразователя AFFF/AR (0,5 ± 0,05)% от объёма (класс В до 32 м², пролив ГЖ/ЛВЖ до 8 м²).

Частые вопросы

Чем исполнения ГВ и ВД отличаются?

Видом ОТВ и огнетушащей способностью: ГВ — газоводяная смесь на питьевой воде (класс В до 20 м²), ВД — вода с добавкой пенообразователя AFFF/AR (0,5±0,05)% (класс В до 32 м², пролив ГЖ/ЛВЖ до 8 м²). Класс А у обоих — 29 м². Конструкция модуля одинакова.

Чем это исполнение отличается от «Arctic Strike» (МУПТВ-60ВЗAS)?

Климатикой и контролем газа: здесь УХЛ.4 (+5…+50 °С) и контроль массы газа весовой системой СКМ-4 (масса 6±0,01 кг), у Arctic Strike — УХЛ.2 с ОТВ «Арктика-5/-20/-40» (до −40 °С) и контроль давления манометром. Пуск в обоих случаях ЭГП.

Сколько распылителей можно подключить к одному модулю?

По табл. 3 РЭ: РП-4 — 12÷18 шт., РП-8 — 8÷10 шт. Значения защищаемой площади приведены при максимальном количестве распылителей на высоте 2–4 м.

Кто обслуживает модуль?

Монтаж и обслуживание (зарядка ОТВ и ГВ, контроль системы запуска, ТО) — только изготовитель или специализированные организации с действующими разрешениями; после срабатывания работоспособность восстанавливает специализированная организация с записью в таблице В2 приложения В.

Нюансы и грабли

В РЭ есть расхождение между разделами: ресурс срабатываний в таблице 1 — не менее 10, в §8.1 — не менее 20. Для проекта закладывать более строгое значение (10).
Контроль массы газа вместо давления: минимально допустимая масса при эксплуатации — 5 кг (при заправке 6 ± 0,01 кг); занижение массы — сигнал утечки, модуль выводить на обслуживание.
Знак «Х» в маркировке 2ЕхdsIIСТ3 Х — постоянно присоединённый кабель; у весовой платформы ПТВ-ВЗ-30 (0ExiaIICT6 X) взрывобезопасность обеспечивается только при подключении к искробезопасным цепям контроллера ВК-3.4.
Искробезопасный блок питания БИ-ИП-8С: не более 250 В AC и 50 Вт, либо не более 24 В DC — параметры питания СКМ-4 не путать с силовыми цепями пуска.
ЗАПРЕЩАЕТСЯ: эксплуатировать без ТО и после истечения срока переосвидетельствования сосуда и баллона; обслуживать при включённой системе автоматического запуска; срывать пломбу и разбирать части УЗП, не отключив модуль от системы электрозапуска; срывать пломбу и разбирать МПУ; разбирать УРП-7.
Освидетельствование баллона для рабочего газа — каждые 5 лет с даты изготовления (ФНП ОРПД); ТО-4 (раз в 5 лет) включает освидетельствование сосуда, замену МПУ и элемента ЭГП-1.
Температурный диапазон УХЛ.4 — от +5 до +50 °С: для холодных складов это исполнение не подходит, там нужны Arctic Strike с ОТВ «Арктика» (−40…+50 °С).

Документация

Модуль пожаротушения тонкораспылённой водой «Тайфун-60ВЗ» МУПТВ-60ВЗ-Г-ГВ-ЭГП-УХЛ.4 / МУПТВ-60ВЗ-Г-ВД-ЭГП-УХЛ.4 — Руководство по эксплуатации МУПТВ-60.000-03 РЭ, 2021 (совмещено с паспортом).
ТУ 28.99.39-021-93719474-2021; сертификат соответствия ЕАЭС RU С-RU.ЧС13.В.00370/21 от 24.11.2021.
Связанные документы: УРП-7 УРП7.00.000 ИЭ, сигнализатор уровня ЮЯИГ.407721.003 РЭ/ПС, система контроля массы СКМ-4 СКМ-4.001-02 РЭ, весовой контроллер ВК3.004.01 РЭ, платформа ПТВ-002.01 ПС, МПУ-15-20.000 РЭ (приложение А), СТО ПМП.026.13.
Разработчик — ООО «НТО Пламя» (Реутов); изготовитель — АО «НПЦ «Онэкс» (Рязань). Патент на изобретение № 2177815 «Установка пожаротушения».
