ТЕХНОЛОГИЯ · весовой контроль утечки ГОТВ (вспомогательное оборудование установок пожаротушения)

СКМ-4 / ВК-3.4 «ТЕХНОЛОГИЯ» — контроль массы ГОТВ в модулях пожаротушения

Весовой контроль утечки газового огнетушащего вещества: контроллер ВК-3.4 и до 4 платформ ПТВ-ВЗ, взрывозащита 0ExiaIICT6. Потеря массы ГОТВ больше 5 % — сигнал «авария» сухим контактом.

Система контроля массы «СКМ-4»: весовой контроллер «ВК-3.4» и платформы весовые «ПТВ-ВЗ»

Модели семейства

Система контроля массы «СКМ-4»комплект: ВК-3.4 + до 4 платформ ПТВ-ВЗ + блок питания БИ-ИП-8С + барьер БИБ-02-24С

Назначение	обнаружение утечки ГОТВ из модулей пожаротушения и передача сигнала об утечке на пульт пожарной охраны
Состав	весовой контроллер «ВК-3.4» — 1 шт.; платформа весовая «ПТВ-ВЗ» — до 4 шт.; блок питания искробезопасный БИ-ИП-8С ТУ 426475.006 (или аналогичный); барьер искробезопасности БИБ-02-24С ТУ 4218-009-58550165-2014 (или аналогичный)
Порог аварии	при уменьшении массы ГОТВ модуля более чем на 5 % формируется сигнал «авария»
Маркировки взрывозащиты	ВК-3.4 — 0ExiaIICT6; ПТВ-ВЗ — 0ExiaIICT6 X; БИ-ИП-8С — [Exia]IIC; БИБ-02-24С — [Exia]IIC (вид «ia» по ГОСТ 30852.10-2002)
ТУ	4854-003-27113459-2014

Весовой контроллер «ВК-3.4»до 4 измерительных каналов, графический ЖК-дисплей, выход «авария» сухим контактом

Измерение	до 4 каналов (задаётся пользователем); диапазон весовой платформы 30, 35, 60, 100, 200 или 300 кг; основная приведённая погрешность не более 0,1 %; время опроса канала не более 5 с
Тракт	24-разрядный дельта-сигма АЦП с мультиплексором; питание датчиков +5 В
Индикация и управление	графический ЖК-дисплей с активной подсветкой, видимое поле не менее 56×20 мм; тактовые кнопки, не менее 5
Сигнал «авария»	«сухой контакт»: максимальное коммутируемое напряжение 26 В, ток до 50 мА; в состоянии «норма» замкнут, при «авария» разомкнут
Питание	постоянный ток, напряжение 8,0 В; ток потребления с четырьмя платформами не более 100 мА
Взрывозащита	0ExiaIICT6; искробезопасные параметры цепи питания: Ui 9,5 В, Ii 150 мА, Pi 0,7 Вт, Ci 2,5 мкФ, Li 10 мГн; коммутируемой внешней цепи: Ui 26 В, Ii 85 мА, Pi 0,6 Вт, Ci 1,0 нФ, Li 10 мГн
Конструктив и среда	169×123×31 мм, не более 0,5 кг; −10…+50 °С; влажность 30–80 % при +25 °С; давление 84,0–106,7 кПа (630–800 мм рт. ст.); оболочка IP44 по ГОСТ 14254
ТУ	4854-002-27113459-2014

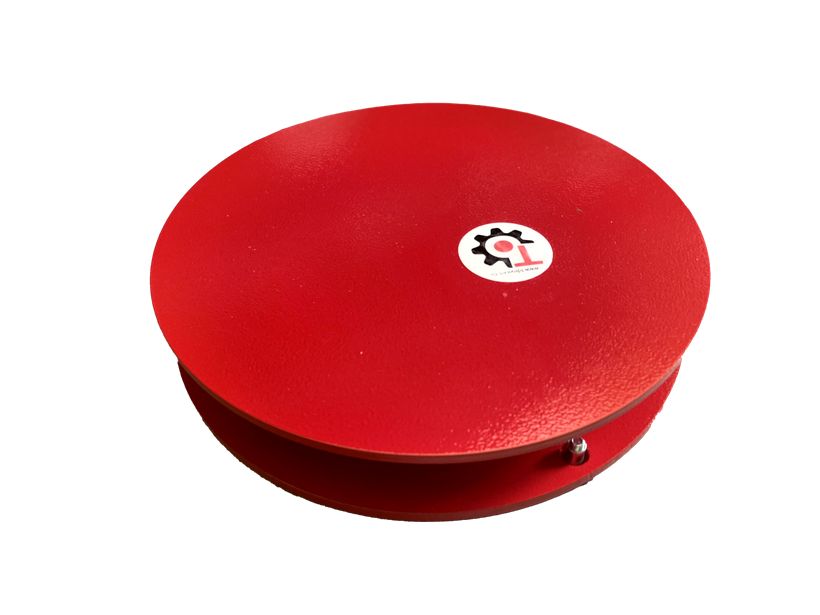

Платформа тензометрическая весовая «ПТВ-ВЗ»весовая платформа под модуль пожаротушения: 30–300 кг, IP66, искробезопасная

Обозначение	«ПТВ-ВЗ-ХХХ» (Dxxx): ХХХ — измерительный диапазон кг, xxx — диаметр площадки мм; пример записи «ПТВ-ВЗ-200» (D360) ТУ 4854-005-27113459-2015
Диапазон и площадка	рабочий диапазон датчика 30, 35, 60, 100, 200 или 300 кг (указывается при заказе); диаметр площадки 140, 150, 170, 200, 240, 270, 340, 360, 370×370 или 400 мм
Датчик	четырёхпроводная схема; рабочий коэффициент преобразования 2 мВ/В; нелинейность 0,03 %; входное сопротивление 410±10 Ом, выходное 350±3 Ом; сопротивление изоляции не менее 3000 МОм (500 В); класс точности С3; допустимая перегрузка 150 %
Питание датчика	5,0 В
Среда	рабочий диапазон −20…+60 °С; компенсируемый −10…+40 °С; хранение −50…+50 °С; IP66; анодированный алюминий; кабель 2,0 м (максимально допустимая длина 10 м)
Взрывозащита	с ВК-3.4 — маркировка «0ExiaIIСT6 X»; ТР ТС 012/2011, ГОСТ 30852.0-2002, ГОСТ 30852.10-2002; зоны по гл. 7.3 ПУЭ; знак «Х» — взрывобезопасность обеспечивается при подключении к искробезопасным цепям ВК-3.4 в составе СКМ-4
Гарантия	36 месяцев с даты производства

Как это работает и подключается

Принцип работы: непрерывный контроль массы модулей пожаротушения, установленных на весовые платформы; если масса ГОТВ уменьшается более чем на 5 %, формируется сигнал «авария» (РЭ СКМ-4 §7).
Масса ГОТВ канала: Мготв = Мготвзаданное − (Мбрутто − Мтекущее); процент %готв = Мготв/Мготвзаданное×100; если %готв меньше установленного порога утечки — сигнал «авария» (РЭ ВК-3.4 §7).
Два режима контроллера: измерительный (включается автоматически, поочерёдно с интервалом 5 с показывает массу ГОТВ в кг и процентах по каналам; при утечке — сообщение «УТЕЧКА», номера аварийных каналов, светодиодный и внешний сигнал «авария») и режим настройки и калибровки (измерение массы брутто, задание числа каналов и массы ГОТВ, программирование порога утечки в %, калибровка канала по грузу, смена пароля, режим взвешивания).
Питание по схеме подключения: искробезопасный блок БИ-ИП-8С (от ~220 В 50 Гц, вторичный блок) даёт +8 В на контроллер; в цепи — барьер искробезопасности БИБ-02-24С; платформы стоят в опасной зоне, контроллер, барьер и вторичный блок — в безопасной (схемы §8 РЭ ВК-3.4 и СКМ-4).
Параметры компонентов (РЭ СКМ-4 §5): БИ-ИП-8С — питание ~не более 250 В или =не более 24 В, мощность не более 50 Вт; искробезопасный выход Um 250 В, Uo 9,2 В, Io 146 мА, Po 0,34 Вт, Co 3,2 мкФ, Lo 0,29 мГн. БИБ-02-24С — Um 250 В, Uo 25,2 В, Io 84 мА, Po 0,53 Вт, Co 0,06 мкФ, Lo 1,4 мГн.
Кабель датчика платформы, маркировка проводов: белый — «−Sens» (минус выхода), чёрный — «−Ext» (минус питания), зелёный — «+Sens» (плюс выхода), красный — «+Ext» (плюс питания) (ПС ПТВ-ВЗ §4).
Чувствительный элемент платформы — тензометрический датчик: под действием усилия меняется сопротивление тензорезистора в измерительном мосту, сигнал с моста сопоставляется с массой (ПС §7).
Комплектность ВК-3.4: контроллер 1 шт., руководство по эксплуатации СКМ-4.001-02 РЭ 1 шт., упаковка; комплектность СКМ-4 дополнительно включает платформы (количество, диапазон и диаметр указываются при заказе), БИ-ИП-8С и БИБ-02-24С — по 1 шт.

Монтаж

Платформа устанавливается на пол в горизонтальном положении; тремя опорами по индикатору регулируется уровень; кабель подключается к весовому контроллеру согласно технической документации проекта (ПС ПТВ-ВЗ §8).
Монтаж оборудования и прокладка соединительного кабеля (линии связи) во взрывоопасной зоне — по ГОСТ 30852.13 и гл. 7.3 ПУЭ (РЭ ВК-3.4 §6); РЭ СКМ-4 ссылается на ГОСТ 30852.0-2002 и гл. 7.3 ПУЭ.
Применение кабеля с полиэтиленовой изоляцией или в полиэтиленовой оболочке не допускается (РЭ ВК-3.4 §6).
К работе допускаются лица, изучившие руководство и имеющие квалификационную группу по электробезопасности не ниже 3 (РЭ ВК-3.4 §6, ПС §5).
Помещение должно отвечать требованиям «Правил устройства электроустановок»; при монтаже и эксплуатации руководствоваться «Правилами эксплуатации электроустановок потребителей» (Минэнерго, 13.01.2003) и межотраслевыми правилами по охране труда.
Перед вводом в работу — настройка и калибровка: измерить массу брутто, задать число каналов, массу ГОТВ и порог утечки, откалибровать канал по грузу (РЭ ВК-3.4 §7).

Примеры

Контроль утечки ГОТВ в баллонах АУГП

Модуль пожаротушения ставится на весовую платформу; контроллер непрерывно считает массу ГОТВ и при уменьшении более чем на 5 % формирует сигнал «авария» на пульт пожарной охраны (РЭ СКМ-4 §2, §7).

Взрывоопасная зона

Компоненты системы — искробезопасные цепи «ia»: ВК-3.4 имеет маркировку 0ExiaIICT6, платформа ПТВ-ВЗ — 0ExiaIICT6 X; классы помещений по ПУЭ B-1, B-1a, B-1б, B-1г, B-2 и B-2a. Платформы ставятся в опасной зоне, контроллер и барьеры — в безопасной (схема подключения §8).

До четырёх баллонов на один контроллер

Число измерительных каналов — до 4 (задаётся пользователем); контроллер позволяет использовать одновременно платформы с разными рабочими диапазонами (30, 35, 60, 100, 200 или 300 кг).

Частые вопросы

Зачем нужна система контроля массы?

Газовые модули пожаротушения теряют ГОТВ при утечках, и по давлению это не всегда видно (баллон может быть под давлением газа-вытеснителя). СКМ-4 взвешивает модуль: потеря массы ГОТВ более 5 % — сигнал «авария» на пульт пожарной охраны.

Сколько баллонов можно контролировать одним контроллером?

До 4: число измерительных каналов ВК-3.4 — до 4, задаётся пользователем; платформы могут быть с разными рабочими диапазонами одновременно (30–300 кг).

Можно ли ставить систему во взрывоопасном помещении?

Да: ВК-3.4 — 0ExiaIICT6, платформы ПТВ-ВЗ — 0ExiaIICT6 X (искробезопасная цепь «ia»), классы помещений B-1, B-1a, B-1б, B-1г, B-2, B-2a. Монтаж — по гл. 7.3 ПУЭ и ГОСТ 30852.13; кабель с полиэтиленовой изоляцией не допускается.

Как задаётся порог утечки?

В режиме настройки и калибровки программируется порог утечки в процентах; принцип работы — сигнал «авария» при уменьшении массы ГОТВ более чем на 5 %. Настройка защищена паролем (его смена — там же, в режиме настройки).

Нюансы и грабли

Кабель с полиэтиленовой изоляцией/оболочкой во взрывоопасной зоне запрещён — в РЭ это выделено прописными буквами; при закупке кабеля на линию проверять материал изоляции.
В РЭ есть расхождение между документами: искробезопасные параметры ВК-3.4 в собственном РЭ контроллера — Ci 2,5 мкФ, Li 10 мГн (цепь питания) и Ci 1,0 нФ, Li 10 мГн (внешняя цепь); в РЭ СКМ-4 — Ci 100 пФ, Li 10 мкГн (питание) и Ci 1 нФ, Li 10 мкГн (внешняя). Для проекта закладывать более строгое значение (большее из двух по каждому параметру) и запрашивать актуальные данные у производителя.
Знак «Х» в маркировке платформы «0ExiaIIСT6 X» означает: взрывобезопасность обеспечивается только при подключении к выходным искробезопасным цепям ВК-3.4 в составе СКМ-4 — к сторонним приборам платформу самостоятельно подключать нельзя.
В тексте паспорта платформа однажды названа «ВТВ-В3» — опечатка источника, правильное обозначение «ПТВ-ВЗ».
Документы возрастные: © ООО «ТЕХНОЛОГИЯ» 2014–2016, в свидетельстве о приёмке образец «ПТВ-ВЗ-200 (D360)» датирован февралём 2016. В РЭ есть расхождение между документами: на титуле собственного РЭ контроллер назван «ВК3.004-02 РЭ», а РЭ СКМ-4 ссылается на него как на «ВК3.004.01 РЭ». Это не техническая характеристика — актуальность версии документа проверять у производителя.
Сигнал «авария» — сухой контакт, нормально замкнутый: при аварии размыкается. Максимум 26 В / 50 мА — подключать к входу прибора, а не к нагрузке напрямую.

Документация

Весовой контроллер «ВК-3.4». Руководство по эксплуатации ВК3.004-02 РЭ, ООО «ТЕХНОЛОГИЯ», 14 страниц.
Система контроля массы «СКМ-4». Руководство по эксплуатации СКМ-4.001-02 РЭ, 11 страниц.
Платформа тензометрическая весовая «ПТВ-ВЗ». Паспорт ПТВ-002.01 ПС, 7 страниц.
ТУ 4854-002-27113459-2014 (ВК-3.4), ТУ 4854-003-27113459-2014 (СКМ-4), ТУ 4854-005-27113459-2015 (ПТВ-ВЗ).
Разработчик и изготовитель: ООО «ТЕХНОЛОГИЯ», 105275, г. Москва, ул. Уткина, д. 48; тел. +7 (495) 231-80-98; info@tdevices.ru; www.tdevices.ru; сервис service@tdevices.ru.
