Кабели NTSS AOC QSFP+ 40 Гбит/с и DAC SFP28 25 Гбит/с — готовые линии с модулями на концах
Короткие кабели с трансиверами на обоих концах для соединения двух активных устройств: активный оптический AOC QSFP+ 40 Гбит/с и медный твинаксиальный DAC SFP28 25 Гбит/с.
Модели семейства
| Тип | кабель AOC (активный оптический) |
| Форм-фактор модуля | QSFP+ |
| Скорость передачи данных | 40 Гбит/с |
| Длина | 3 м (расстояние передачи 0,003 км) |
| Рабочая температура | 0…+70 °C |
| Температура хранения и транспортировки | -40…+85 °C |
| Масса нетто | 0,12 кг |
| Гарантия | 1 год |

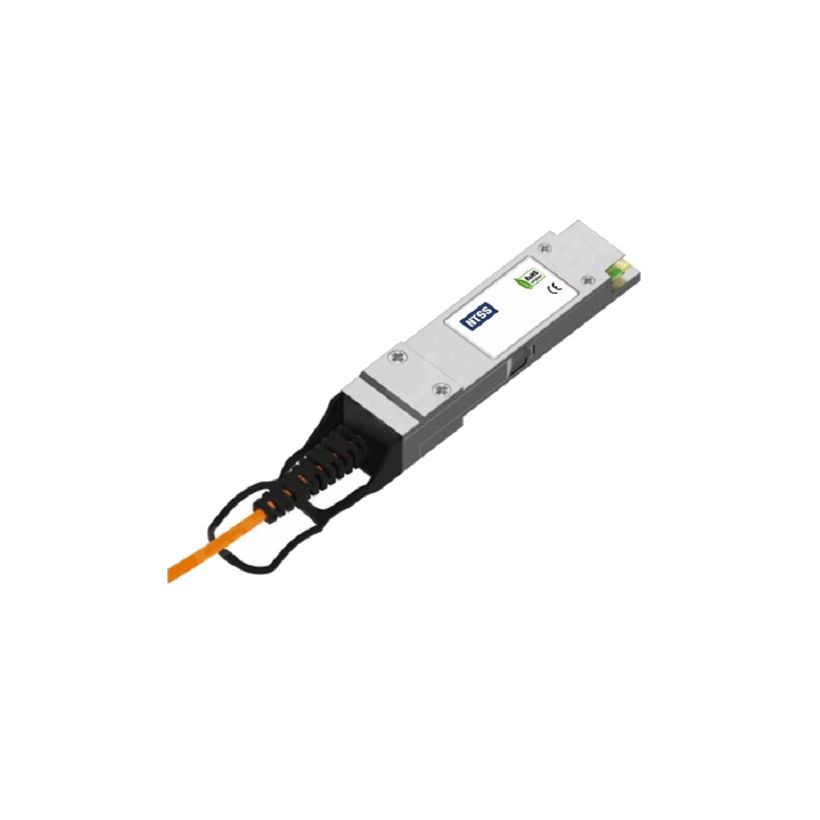

| Тип | кабель AOC (активный оптический) |
| Форм-фактор модуля | QSFP+ |
| Скорость передачи данных | 40 Гбит/с |
| Рабочая длина волны | 850 нм |
| Длина | 7 м (расстояние передачи 0,007 км) |
| Рабочая температура | 0…+70 °C |
| Масса нетто | 0,15 кг |
| Гарантия | 1 год |

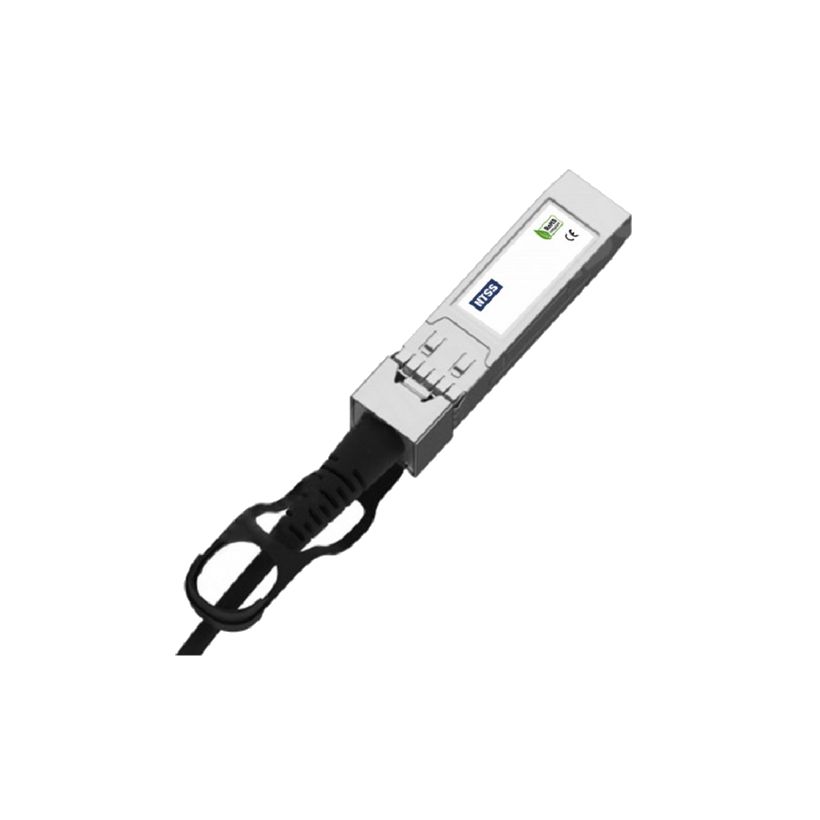

| Тип | кабель DAC (медный, прямого подключения) |
| Скорость передачи данных | 25 Гбит/с |
| Длина | 5 м (расстояние передачи 0,005 км) |
| Рабочая температура | 0…+70 °C |
| Температура хранения и транспортировки | -40…+85 °C |
| Масса нетто | 0,17 кг |
| Гарантия | 1 год |
Как это работает и подключается
- AOC — оптический активный кабель с трансиверами на концах. По описанию производителя, все AOC короткие, работают на длине волны 850 нм и сделаны из многомодового кабеля.
- Типы модулей AOC — SFP+, SFP28, QSFP+, QSFP28 (скорость соответственно 10, 25, 40 или 100 Гбит/с).
- DAC — кабель прямого подключения из твинаксиального (twinax) кабеля с трансиверами SFP+, SFP28, QSFP+ или QSFP28 на концах. До 5 м используется тонкий кабель 30-28AWG, с ростом длины — кабель 26-24AWG, а свыше 7 м в коннекторы добавляется усилитель.
Монтаж
- Форм-фактор кабеля должен совпадать со слотом оборудования: QSFP+ для AOC на 40 Гбит/с, SFP28 для DAC на 25 Гбит/с.
- Температура эксплуатации по страницам — от 0 до +70 °C, хранения и транспортировки — от -40 до +85 °C.
- Длину берут под конкретную линию: у кабелей прямого подключения она фиксирована конструкцией (на страницах — 3, 5 и 7 м).
Примеры
Оба типа кабелей предназначены для соединения двух активных сетевых устройств, имеющих слоты нужного форм-фактора; трансиверы уже на концах кабеля.
По описанию производителя, AOC делают небольших длин, обычно не более 25 м; DAC — длиной от 0,5 до 15 м.
Частые вопросы
Чем AOC отличается от DAC?
AOC — оптический кабель с трансиверами на концах (850 нм, многомод, обычно до 25 м). DAC — медный твинаксиальный кабель с трансиверами, длина от 0,5 до 15 м.
Какие скорости бывают?
В описании AOC: 10, 25, 40 или 100 Гбит/с по типу модуля (SFP+, SFP28, QSFP+, QSFP28). На страницах NTSS показаны QSFP+ 40 Гбит/с (AOC) и SFP28 25 Гбит/с (DAC).
Какая гарантия?
1 год.
Нюансы и грабли
- На странице AOC на 7 м в таблице характеристик длина указана 3 м, а в названии, артикуле и расстоянии передачи (0,007 км) — 7 м. Верить названию и артикулу NTSS-QSFP+AOC-07.
- В характеристиках указан сертификат соответствия на AOC и DAC со сроком до 06.12.2025; в списке документов страницы есть отдельный сертификат на SFP-модули и медиаконвертеры NTSS. Перед закупкой запросить действующий документ.
- AOC, по описанию, работает на 850 нм по многомодовому кабелю и рассчитан на короткие линии; DAC — медный кабель, по описанию длиной от 0,5 до 15 м.
