Бронированные кабельные сборки NTSS — 4 и 8 волокон, LC/UPC, для прокладки в грунт
Магистральные бронированные оптические сборки NTSS на 4 и 8 волокон с разъёмами LC/UPC на одномодовом волокне 9/125: PE-оболочка, прокладка в грунт, выводы по 0.4 м.
Модели семейства
NTSS-FBR4-9-LC/U-LC/U-0.4-3.0-10-2.5кН4 волокна, длина 10 м.
| Число волокон | 4 |
| Длина сборки | 10 м |
| Волокно | 9/125, G.652.D |
| Разъёмы | LC/UPC на обоих концах |
| Длина выводов | 0.4 м |
| Диаметр буфера | 3 мм |
| Оболочка | PE, чёрная, бронированная |
| Тип кабеля | магистральный, прокладка в грунт |

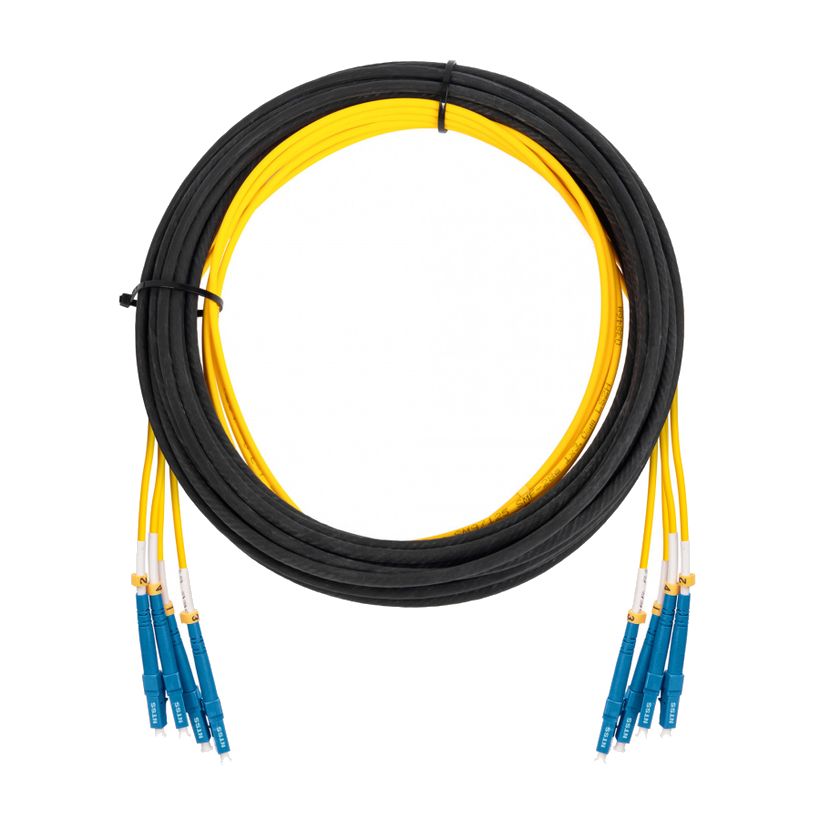

NTSS-FBR4-9-LC/U-LC/U-0.4-3.0-80-2.5кН4 волокна, длина 80 м.
| Число волокон | 4 |
| Длина сборки | 80 м |
| Волокно | 9/125, G.652.D |
| Разъёмы | LC/UPC на обоих концах |
| Длина выводов | 0.4 м |
| Диаметр буфера | 3 мм |
| Оболочка | PE, чёрная, бронированная |
| Тип кабеля | магистральный, прокладка в грунт |
NTSS-FBR8-9-LC/U-LC/U-0.4-3.0-90-2.5кН8 волокон, длина 90 м.
| Число волокон | 8 |
| Длина сборки | 90 м |
| Волокно | 9/125, G.652.D |
| Разъёмы | LC/UPC на обоих концах |
| Длина выводов | 0.4 м |
| Диаметр буфера | 3 мм |
| Оболочка | PE, чёрная, бронированная |
| Тип кабеля | магистральный, прокладка в грунт |
Как это работает и подключается
- Артикул читается как NTSS-FBR{число волокон}-9-LC/U-LC/U-{вывод}-{буфер}-{длина}-2.5кН: 4 или 8 волокон, волокно 9/125, разъёмы LC/UPC, вывод 0.4 м, буфер 3.0 мм, длина 10, 80 или 90 м.
- Что означает «2.5кН» в конце артикула, страницы не поясняют.
- Цвет оболочки чёрный, защита — бронированная, наружная оболочка PE; серия СКС — Standart.
Монтаж
- Прокладка на страницах указана «в грунт»; бухта в пакете.
Примеры
Прокладка в грунт
Страницы называют тип кабеля «магистральный» и прокладку «в грунт»; сборка поставляется в бухте в пакете и оконцована LC/UPC с обеих сторон.
Частые вопросы
Какой разъём и полировка?
LC на обоих концах, полировка UPC.
Какое волокно?
Одномодовое 9/125, на страницах G.652.D.
Для какой прокладки?
На страницах указано «в грунт».
Нюансы и грабли
- Страницы не называют допустимое усилие на растяжение, радиус изгиба, температурный диапазон и массу: для проекта эти параметры запрашивайте у поставщика. Паспорт «Бронированные волоконно-оптические сборки NTSS» v2.0 указан на страницах, но его текста в папке нет.
- Число «2.5кН» входит в артикул; не принимайте его за допустимое усилие без подтверждения в паспорте.
- Показательны только три исполнения (10 и 80 м на 4 волокна, 90 м на 8); другие длины и число волокон в тексте не показаны.
