Патч-корды NTSS RJ45 — категории 5e и 6, UTP и FTP, LSZH
Медные патч-корды NTSS с разъёмами RJ45 в LSZH-оболочке: категории 5e и 6, U/UTP и FTP, серии Standart и Premium, многожильный проводник.
Модели семейства
NTSS-PC-PM-UTP-RJ45-5e-0.3-LSZH-BUПатч-корд серии Premium, категория 5e, U/UTP, 0.3 м, синий.
| Серия СКС | Premium |
| Разъём | RJ45 (в названии 2xRJ45/8P8C, T568B) |
| Категория | 5e |
| Тип экрана | U/UTP, не экранирован |
| Количество пар | 4 |
| Длина | 0.3 м |
| Проводник | многожильный, медь (CU) |
| Оболочка | LSZH (нг(А)-HF), синяя |
| Масса нетто | 0.019 кг |

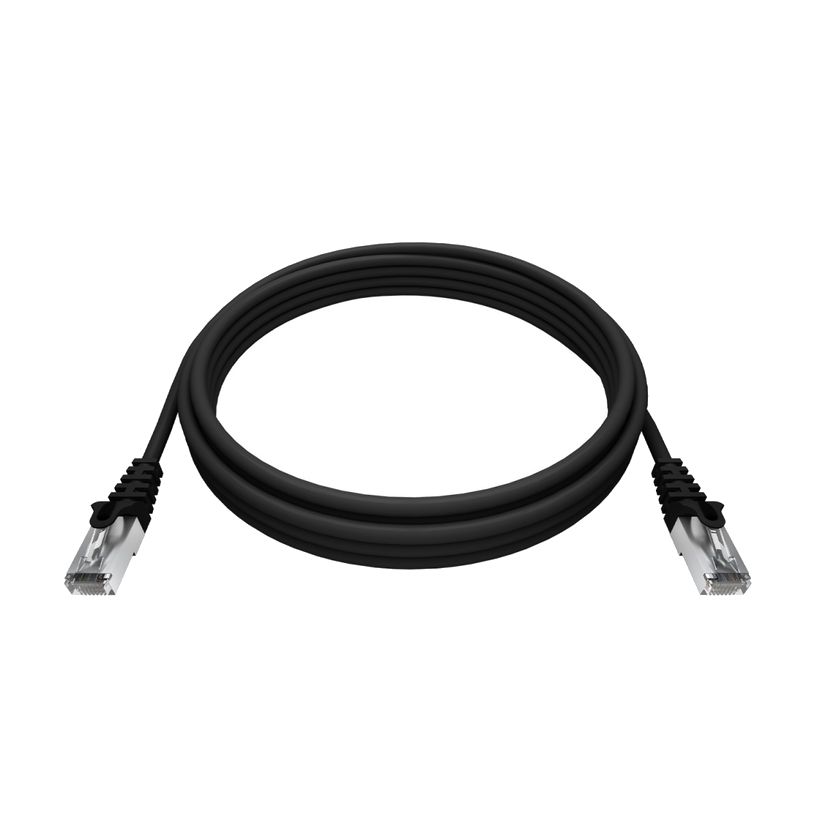

NTSS-PC-FTP-RJ45-5e-5.0-LSZH-BLЛитой патч-корд серии Standart, категория 5e, FTP, 5 м, чёрный.
| Серия СКС | Standart |
| Разъём | RJ45/8P8C, T568B |
| Категория | 5e |
| Экранирование | FTP (по названию) |
| Длина | 5 м |
| Проводник | многожильный |
| Оболочка | LSZH (нг(А)-HF), чёрная |
| Рабочая температура | -20…+60 °C |
| Температура монтажа | 0…+50 °C |
| Срок службы | 25 лет |

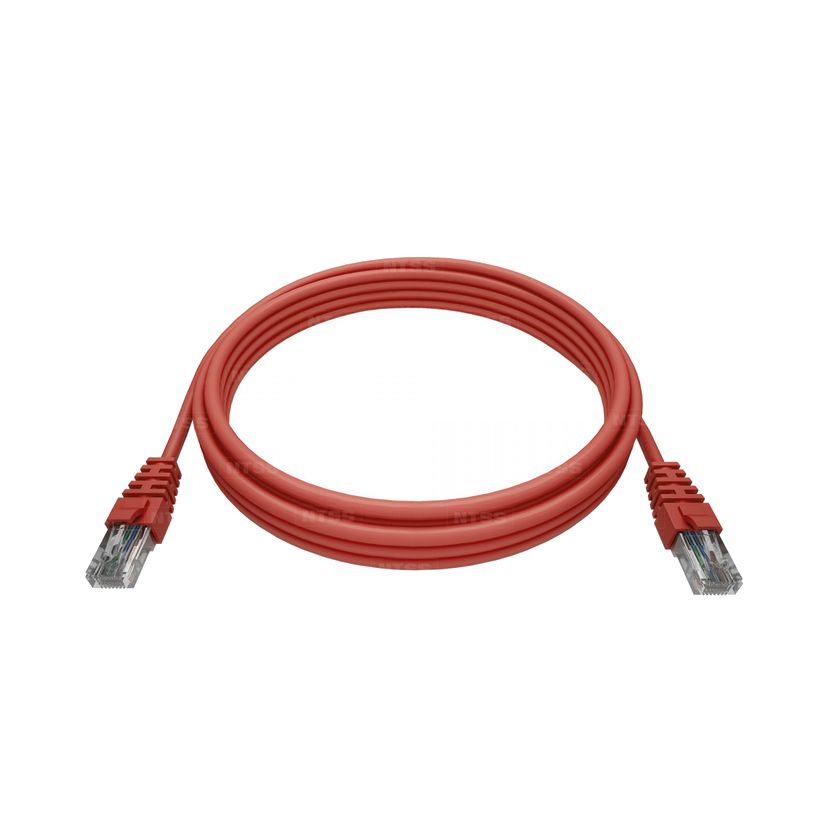

NTSS-PC-UTP-RJ45-6-3.0-LSZH-RDЛитой патч-корд серии Standart, категория 6, U/UTP, 3 м, красный.
| Серия СКС | Standart |
| Разъём | RJ45/8P8C, T568B |
| Категория | 6 |
| Тип экрана | U/UTP, не экранирован |
| Количество пар | 4 |
| Длина | 3 м |
| Проводник | многожильный, медь (CU) |
| Оболочка | LSZH (нг(А)-HF), красная |
| Масса нетто | 0.116 кг |
Как это работает и подключается
- Читать артикул: NTSS-PC-[PM-]экран-RJ45-категория-длина-LSZH-цвет. PM — серия Premium; UTP или FTP — экранирование; число после RJ45 — категория (5e или 6); длина в метрах; BU, BL, RD — синий, чёрный, красный.
- Оболочка у всех трёх шнуров LSZH (нг(А)-HF); проводник многожильный; поставка — бухтой в пакете.
Монтаж
- Для шнура 5e FTP страница указывает температуру монтажа 0…+50 °C, рабочую и хранения -20…+60 °C.
- Категория шнура указана в артикуле: 5e или 6.
Примеры
Короткий шнур Premium
Самое короткое из показательных исполнений — NTSS-PC-PM-UTP-RJ45-5e-0.3-LSZH-BU: серия Premium, 0.3 м, синий.
Длинные и цветные шнуры Standart
Шнуры Standart — 5 м чёрный (FTP, категория 5e) и 3 м красный (UTP, категория 6); цвет оболочки указан в конце артикула.
Частые вопросы
Какая оболочка у патч-кордов?
LSZH (нг(А)-HF) у всех трёх показательных шнуров.
Многожильный или одножильный проводник?
Многожильный.
Какая гарантия?
На странице шнура 5e FTP указана гарантия производителя 1 год.
Нюансы и грабли
- Температурные пределы и срок службы приведены только на странице шнура 5e FTP; для остальных двух шнуров страницы их не дают — не распространяйте эти цифры на всю линейку.
- Экранирование FTP у шнура 5 м указано только в названии; в таблице параметров страницы поле «Экранированный» отсутствует. Уточняйте при заказе.
- Длины 0.3, 3 и 5 м — только показательные исполнения; полный ряд длин и цветов на этих страницах не приведён. PDF-спецификации каталога оказались сканами без текста, поэтому полагаться приходится на страницы изделий.
