Кабельные сборки NTSS в гофре — 8 и 24 волокна, LC и SC, 50/125

Многомодовые кабельные сборки NTSS in/out в LSZH, 50/125, на 8 и 24 волокна с разъёмами LC/UPC и SC/UPC; выводы по 0.4 м, защита — гофрированная трубка.

Модели семейства

NTSS-FU24-503-LC/U-LC/U-0.4-3.0-50-G24 волокна OM3, LC/UPC–LC/UPC, длина 50 м.

Число волокон	24
Волокно	50/125, OM3
Разъёмы	LC/UPC на обоих концах
Длина сборки	50 м
Длина выводов	0.4 м
Диаметр буфера	3 мм
Кабель	in/out, LSZH, плотный буфер (NTSS-FO-D-IN/OUT-503-24-LSZH)
Защита	гофрированная трубка
Цвет	чёрный
Масса нетто	8 кг

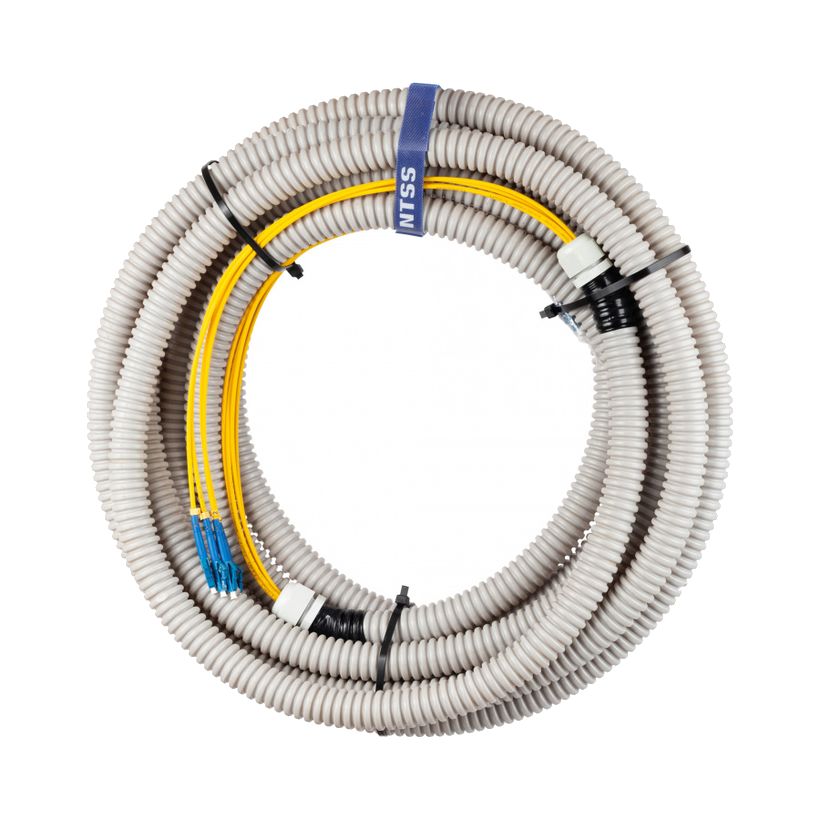

NTSS-FU8-503-LC/U-LC/U-0.4-3.0-50-G8 волокон OM3, LC/UPC–LC/UPC, длина 50 м.

Число волокон	8
Волокно	50/125, OM3
Разъёмы	LC/UPC на обоих концах
Длина сборки	50 м
Длина выводов	0.4 м
Диаметр буфера	3 мм
Кабель	in/out, LSZH, плотный буфер (NTSS-FO-D-IN/OUT-503-8-LSZH)
Защита	гофрированная трубка
Цвет	чёрный
Масса нетто	5.9 кг

NTSS-FU8-50-SC/U-SC/U-0.4-3.0-20-G8 волокон 50/125 (на странице OM2), SC/UPC–SC/UPC, длина 20 м.

Число волокон	8
Волокно	50/125, на странице OM2
Разъёмы	SC/UPC на обоих концах
Длина сборки	20 м
Длина выводов	0.4 м
Диаметр буфера	3 мм
Кабель	in/out, LSZH, плотный буфер (NTSS-FO-D-IN/OUT-50-8-LSZH)
Защита	гофрированная трубка
Цвет	чёрный
Масса нетто	2.3 кг

Как это работает и подключается

Артикул читается как NTSS-FU{число волокон}-{волокно}-{разъём}-{разъём}-0.4-3.0-{длина}-G: число волокон, тип волокна, разъёмы, вывод 0.4 м, буфер 3.0 мм, длина, G — в гофре.
Тип укладки волокна в кабеле — плотный буфер; оболочка LSZH (нг(А)-HF).
Серия СКС — Standart; полировка UPC.

Монтаж

Защита — гофрированная трубка; прокладка по страницам универсальная.
Масса нетто зависит от числа волокон: 8 кг (24 волокна, 50 м), 5.9 кг (8 волокон, 50 м), 2.3 кг (8 волокон, 20 м).

Примеры

Универсальная прокладка

Страницы называют прокладку «универсальной», кабель — in/out в LSZH, поставка — бухта в пакете.

Частые вопросы

Что значит G в артикуле?

Сборка в гофре; страницы указывают «Дополнительная защита: гофрированная трубка».

Какая длина выводов?

0.4 м.

Какой диаметр буфера?

3 мм.

Нюансы и грабли

Страницы не указывают допустимое усилие, радиус изгиба и температурный диапазон; паспорта в папке нет.
Тип волокна: две сборки OM3, третья на странице OM2, а в названии написано только 50/125 — сверяйте по странице артикула.
