NTSS — кроссовые кассеты MTP/MPO–LC и выдвижной кросс 19" 1U RRDC
Кассеты NTSS переводят разъём MTP/MPO в разъёмы LC (24 или 12 волокон, OM4), выдвижной кросс RRDC 19" 1U принимает 6 кассет CSM2, ёмкость до 144 волокон.
Модели семейства
NTSS-CSM5-PM-504-1xMTP(m)/U-24xLC/U-AКассета slim5 кроссовая NTSS PREMIUM: 1 разъём 24 MTP/UPC (male) 50/125 OM4 на 24 LC/UPC, полярность A, чёрная.
| Серия СКС | Premium |
| Разъём A | MTP/male, UPC |
| Разъём B | LC, UPC (24 LC, 6 QLC) |
| Количество волокон (MPO/MTP) | 24 |
| Тип волокна | OM4 (50/125) |
| Полярность | A |
| Высота / ширина / глубина | 20 / 90 / 195 мм |
| Цвет | чёрный |

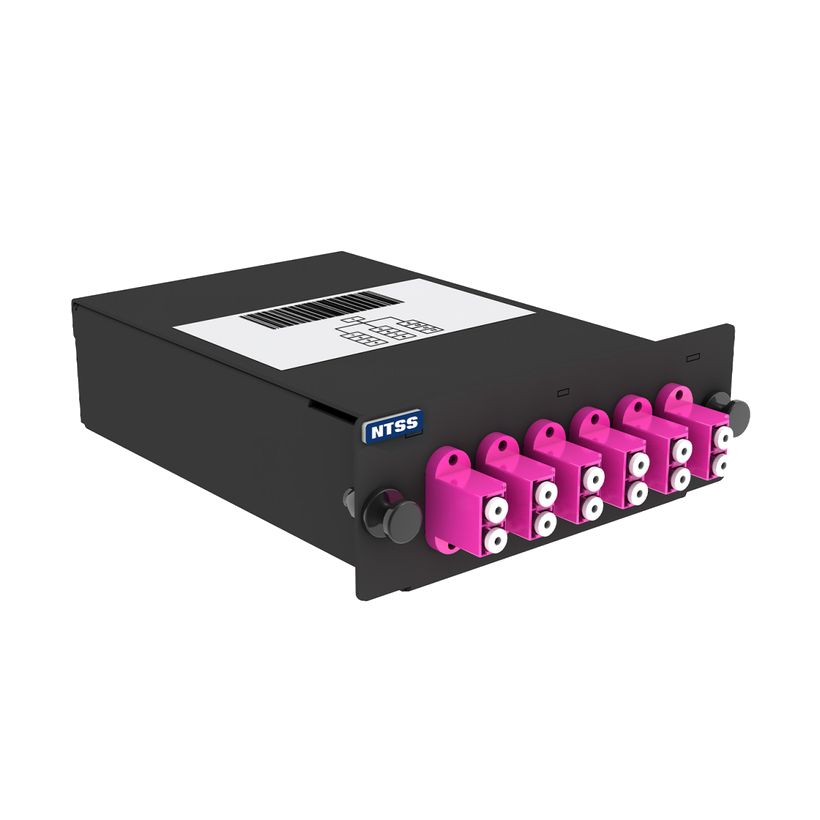

NTSS-C-ST-504-1xMPO(m)/U-12xLC/U-U-BLКассета кроссовая NTSS: 1 разъём MPO/UPC (male) 50/125 OM4 на 12 LC/UPC (6 DLC/UPC), полярность U, чёрная.
| Серия СКС | Standart |
| Разъём A | MPO/male, UPC |
| Разъём B | LC, UPC (12 LC, 6 DLC) |
| Тип волокна | OM4 (50/125) |
| Полярность | U |
| Высота | 1U, 38 мм |
| Ширина / глубина | 108 / 116 мм |
| Материал корпуса / цвет | сталь / RAL 9005 (чёрный) |
NTSS-RsFOB-PM-1U-CSM2-6-MTP-BLКросс распределительный стоечный выдвижной 19" NTSS PREMIUM RRDC 1U для 6 кассет NTSS-CSM2-PM, чёрный.
| Серия СКС | Premium |
| Тип кросса | 19" MTP выдвижной |
| Высота | 1U |
| Количество кассет | 6 (NTSS-CSM2-PM) |
| Максимальная ёмкость | 144 волокна |
| Корпус и кассеты (по странице) | кросс RRDC MTP для slim кассет |
| Цвет | RAL 9005 (чёрный) |
Как это работает и подключается
- Кассета содержит разъём MTP/MPO с одной стороны и разъёмы LC с другой: 24 LC у кассеты slim5, 12 LC (6 DLC) у стандартной кассеты.
- Страница кассеты slim5 перечисляет конфигурации на 24 волокна: 1MTP24-24LC, 2MTP12-24LC, 3MTP8-24LC, и типы волокна: одномодовое (SM) и многомодовое (OM3, OM4, OM5); кассеты разных типов можно комбинировать в одном кроссе. В карточке — исполнения с OM4.
- Кросс RRDC 1U предназначен для коммутации оптического кабеля с активным оборудованием и для дальнейшего кроссирования коммутационными шнурами.
Монтаж
- Для коммутации портов LC на кассетах кросса страница рекомендует патч-корды с системой подключения и извлечения Push Pull Tabs.
- Кассеты вставляются в кросс на выдвижных салазках и вынимаются механизмом извлечения; верхняя крышка кросса поднимается для установки кассет спереди.
- Чтобы подключить MTP в уже вставленные кассеты, снимается задняя часть крышки.
- Кабель или MTP-сборки заводятся по бокам с тыльной стороны кросса; там же места для крепления кабеля. Передняя крышка откидывается и имеет маркировочную таблицу.
Примеры
Подключение магистрального MTP-кабеля к активному оборудованию
Кабель или MTP-сборка заводится в кросс, кассета переводит MTP/MPO в разъёмы LC, к LC подключаются патч-корды к оборудованию.
Кросс в 19" шкафу
Выдвижной кросс RRDC 1U ставится в серверный или телекоммуникационный шкаф (стойку) и несёт до 6 кассет.
Частые вопросы
Сколько волокон в кроссе?
Максимальная ёмкость RRDC 1U — 144 волокна, на 6 кассет.
Какое волокно у кассет в карточке?
OM4, 50/125; страница slim5 перечисляет и другие типы (SM, OM3, OM5) для кассет на 24 волокна.
Какие патч-корды ставить на LC-порты кассет?
Страница рекомендует корды с Push Pull Tabs.
Нюансы и грабли
- Кассеты изготавливаются с нужной гендерностью (male или female) и нужной полярностью; у двух моделей в карточке разная полярность (A и U) и тип разъёма (MTP и MPO) — сочетать с сборками и патч-кордами только после проверки гендерности и полярности.
- Кросс RRDC на странице рассчитан на кассеты NTSS-CSM2-PM и назван «для slim кассет»; кассета slim5 имеет обозначение CSM5, а совместимость кассет CSM2 и CSM5 с кроссом страницы не подтверждает — проверять по документации производителя.
- Размеры кросса на странице (100×500×500 мм при высоте 1U) похожи на упаковочные; габариты кросса для проекта брать из паспорта.
- Страница не приводит оптические потери, класс по разъёмам и массу кассет — для бюджета потерь запрашивать у производителя.
Документация
- NTSS — страница изделия «Кассета slim5 кроссовая NTSS PREMIUM 1 разъем 24MTP/UPC (male) 50/125 OM4, на 24 LC/UPС, полярность А, черный» на сайте производителя (https://ntss.ru/catalog/opticheskie_krossy_i_kassety_mtp_mpo/kasseta_slim5_krossovaya_ntss_premium_1_razem_24mtp_upc_male_50_125_om4_na_24_lc_ups_polyarnost_a_ch/)
- NTSS — страница изделия «Кассета кроссовая NTSS 1 разъем MPO/UPC (male) 50/125 OМ4, на 12 LC/UPС (6 DLC/UPC), полярность U, черный» на сайте производителя (https://ntss.ru/catalog/opticheskie_krossy_i_kassety_mtp_mpo/kasseta_krossovaya_ntss_1_razem_mpo_upc_male_50_125_om4_na_12_lc_ups_6_dlc_upc_polyarnost_u_chernyy/)
- NTSS — страница изделия «Кросс распределительный стоечный выдвижной 19” NTSS PREMIUM RRDC 1U, 6 CSM2 кассет, черный» на сайте производителя (https://ntss.ru/catalog/opticheskie_krossy_i_kassety_mtp_mpo/kross_raspredelitelnyy_stoechnyy_vydvizhnoy_19_ntss_premium_rrdc_1u_6_csm2_kasset_chernyy/)
