Оптические разветвители NTSS PREMIUM FBT 1×2 в кроссе 1U — 70/30, 90/10, 60/40
Сплавные (FBT) оптические разветвители NTSS PREMIUM 1×2, оконцованные LC/UPC на одномодовом волокне 9/125, собраны в кросс 19" высотой 1U — по 8 или 32 штуки.
Модели семейства
NTSS-FBT-PM-1U-32*1x2(70/30)-9-LC/U-0.932 разветвителя 1×2 с делением мощности 70/30 в кроссе 1U.
| Серия СКС | Premium |
| Количество разветвителей | 32 |
| Тип деления | 1×2 |
| Деление мощности | 70/30 |
| Вид | FBT (сплавной) в кроссе |
| Волокно | 9/125, G.652.D |
| Рабочие длины волн | 1310/1550 (в названии) |
| Разъём | LC/UPC |
| Буфер | 0,9 мм |
| Масса нетто | 4.3 кг |
NTSS-FBT-PM-1U-32*1x2(90/10)-9-LC/U-0.932 разветвителя 1×2 с делением мощности 90/10 в кроссе 1U.
| Серия СКС | Premium |
| Количество разветвителей | 32 |
| Тип деления | 1×2 |
| Деление мощности | 90/10 |
| Вид | FBT (сплавной) в кроссе |
| Волокно | 9/125, G.652.D |
| Рабочие длины волн | 1310/1550 (в названии) |
| Разъём | LC/UPC |
| Буфер | 0,9 мм |
| Масса нетто | 4.3 кг |

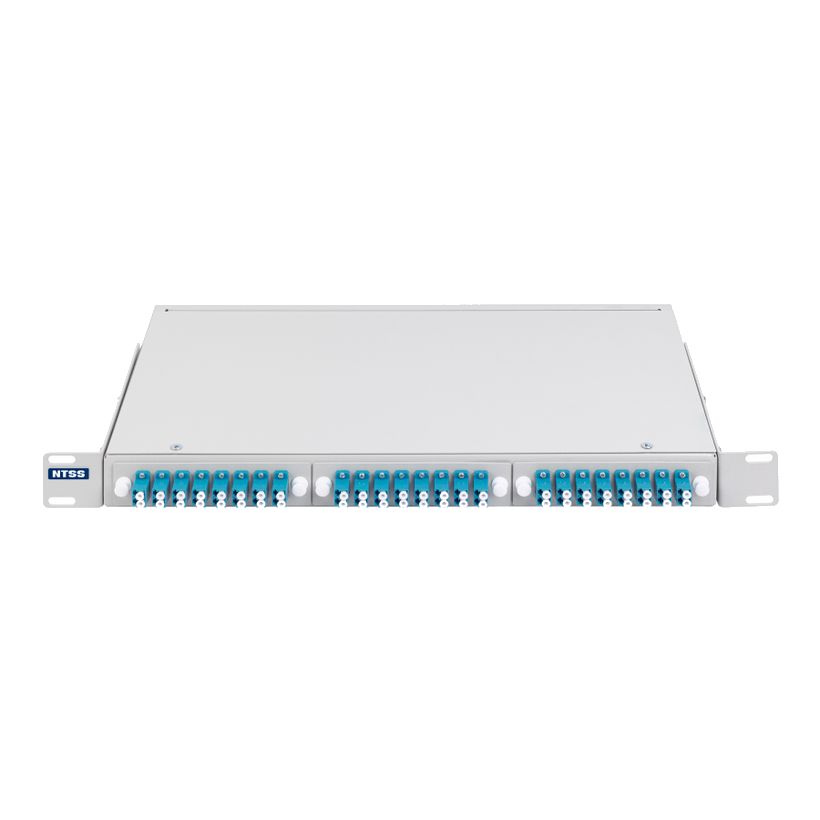

NTSS-FBT-PM-1U-8*1x2(60/40)-9-LC/U-0.98 разветвителей 1×2 с делением мощности 60/40 в кроссе 1U.
| Серия СКС | Premium |
| Количество разветвителей | 8 |
| Тип деления | 1×2 |
| Деление мощности | 60/40 |
| Вид | FBT (сплавной) в кроссе |
| Волокно | 9/125, G.652.D |
| Рабочие длины волн | 1310/1550 (в названии) |
| Разъём | LC/UPC |
| Буфер | 0,9 мм |
| Масса нетто | 3.5 кг |
Как это работает и подключается
- Артикул читается так: NTSS-FBT-PM-1U-N*1x2(доли)-9-LC/U-0.9 — FBT, серия Premium, высота 1U, число разветвителей, деление мощности, волокно 9/125, коннектор LC/UPC, буфер 0.9 мм.
- Тип разветвителя — сплавной (FBT), смонтирован в кроссе 19" высотой 1U, оконцован LC/UPC.
- Рабочие длины волн указаны только в названии страницы: 1310/1550.
Монтаж
- Кросс высотой 1U для стойки 19"; масса нетто 3.5–4.3 кг (8 и 32 разветвителя).
Примеры
Выбор по делению мощности
В 1U-корпусе смонтировано 8 или 32 разветвителя 1×2; у каждой модели одно деление мощности на все разветвители — 70/30, 90/10 или 60/40.
Частые вопросы
Сколько разветвителей в кроссе?
В показательных моделях 32 (70/30 и 90/10) или 8 (60/40).
Какое волокно?
9/125, на странице G.652.D, буфер 0,9 мм.
Нюансы и грабли
- Страницы не приводят вносимых потерь по плечам, диапазона температур, допустимых радиусов изгиба и паспорта изделия — для расчёта бюджета потерь эти данные запрашивайте у поставщика.
- Страницы не говорят, какое плечо несёт большую долю мощности (70, 90 или 60).
