Оптические кабели NTSS — внутренний IN и распределительный PREMIUM IN/OUT, LSZH
Многоволоконные оптические кабели в оболочке LSZH: внутренний IN на 24 волокна OM1 и универсальные PREMIUM IN/OUT на 12 волокон OM2 и 4 волокна OM3, продаются на метраж.
Модели семейства
NTSS-FO-D-IN-62.5-24-LSZHОптический кабель внутренний, 24 волокна OM1 62,5/125, LSZH, оранжевый.
| Волокон / тип | 24 / OM1 62,5/125 |
| Прокладка / тип кабеля | внутренняя / IN |
| Оболочка / цвет | LSZH (нг(А)-HF), оранжевый |
| Диаметр | 8,5 мм |
| Растягивающая нагрузка | 900 Н (эксплуатация), 1500 Н (монтаж) |
| Серия СКС | Standart |
| Рабочая температура | -40…+70 °C |
| Срок службы | 25 лет |

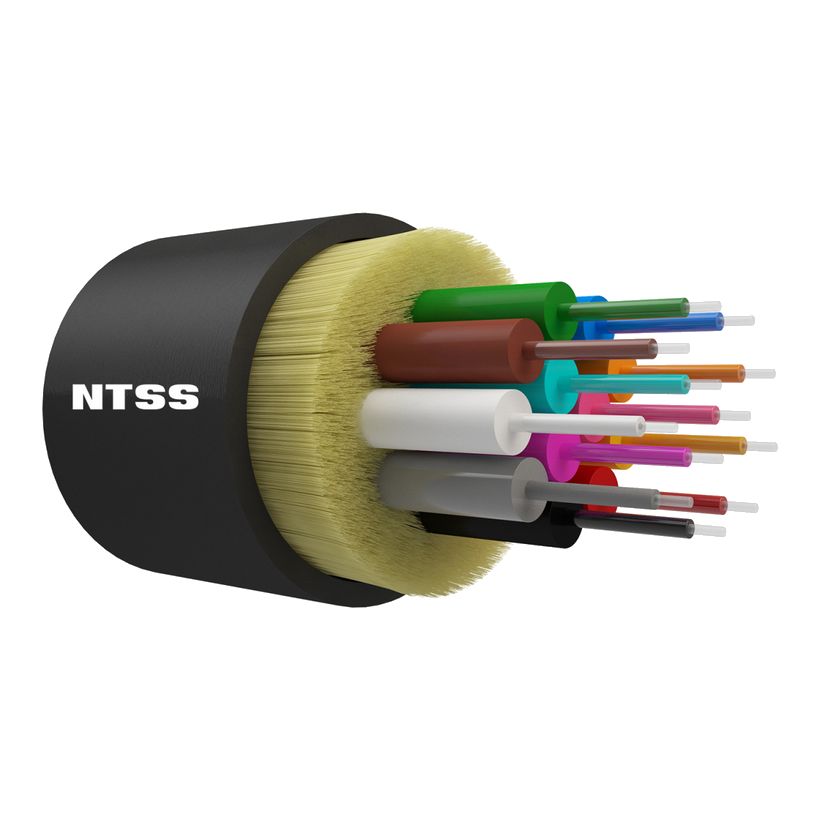

NTSS-FO-D-IN/OUT-PM-50-12-LSZHОптический кабель распределительный PREMIUM IN/OUT, 12 волокон OM2 50/125, LSZH, чёрный.
| Волокон / тип | 12 / OM2 50/125 |
| Прокладка / тип кабеля | универсальная / IN/OUT |
| Оболочка / цвет | LSZH (нг(А)-HF), чёрный |
| Диаметр | 6,7 мм |
| Растягивающая нагрузка | 900 Н (эксплуатация), 1500 Н (монтаж) |
| Серия СКС | Premium |
| Рабочая температура | -40…+70 °C |
| Срок службы | 25 лет |

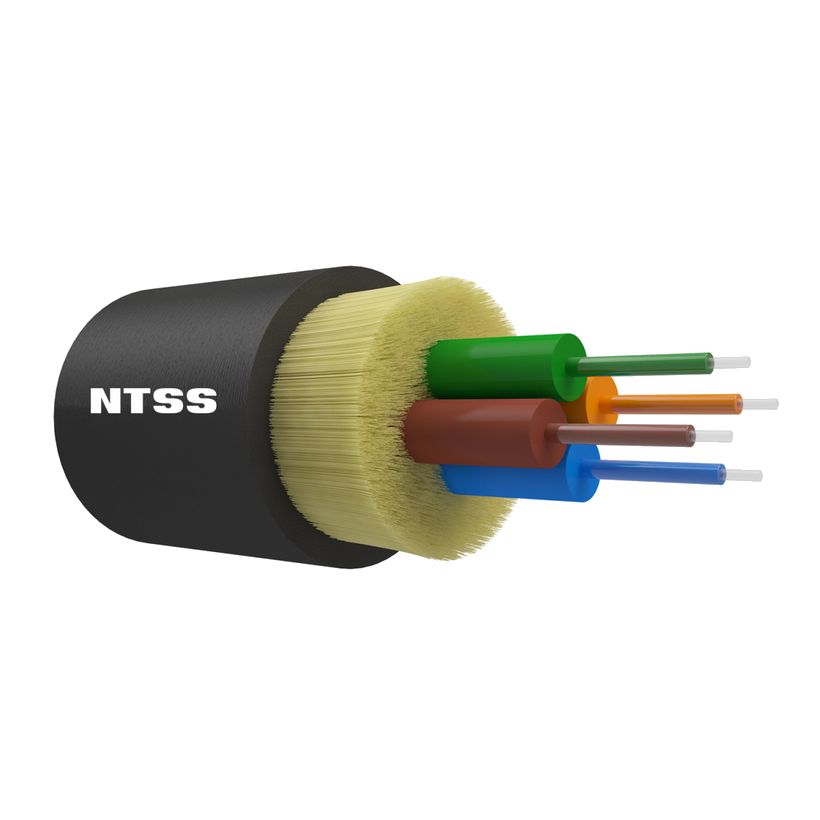

NTSS-FO-D-IN/OUT-PM-503-4-LSZHОптический кабель распределительный PREMIUM IN/OUT, 4 волокна OM3 50/125, LSZH, чёрный.
| Волокон / тип | 4 / OM3 50/125 |
| Прокладка / тип кабеля | универсальная / IN/OUT |
| Оболочка / цвет | LSZH (нг(А)-HF), чёрный |
| Диаметр | 4,8 мм |
| Растягивающая нагрузка | 600 Н (эксплуатация), 900 Н (монтаж) |
| Серия СКС | Premium |
| Рабочая температура | -40…+70 °C |
| Срок службы | 25 лет |
Как это работает и подключается
- Оболочка кабеля IN из безгалогенного компаунда окрашена по типу волокна: жёлтая для одномода, оранжевая для OM1 и OM2, «аква» для OM3, «маджента» для OM4, «лайм» для OM5. Конструкция «дистрибьюшен»: волокно в буфере 0,9 мм и арамидные или полиэстеровые нити.
- Универсальный кабель PREMIUM IN/OUT может содержать от 2 до 96 волокон. До 24 волокон — волокна в буфере 900 мкм, больше 24 — микромодульная конструкция с буфером 250 мкм.
- Оболочка PREMIUM IN/OUT чёрная, из безгалогенного малодымного компаунда, устойчива к УФ.
Монтаж
- Температура монтажа от -10 до +50 °C, хранение и транспортировка от -50 до +50 °C.
- Минимальный радиус изгиба — 10 наружных диаметров кабеля. Допустимая раздавливающая нагрузка не менее 0,5 кН/100 мм, допустимое ударное воздействие с энергией 3 Дж.
- Растягивающая нагрузка у кабеля на 4 волокна OM3 ниже, чем у остальных: 600 Н в эксплуатации и 900 Н при монтаже (у остальных 900 и 1500 Н) — не тянуть тем же усилием.
Примеры
Внутри помещений
Кабель IN — распределительный кабель для применения внутри помещений.
Внутри и вне помещений
Кабель PREMIUM IN/OUT, по описанию, прокладывается в кабельных канализациях, шахтах, тоннелях, лотках и кабельных каналах.
Частые вопросы
Какой минимальный радиус изгиба?
10 наружных диаметров кабеля.
Можно ли прокладывать на улице?
Кабель PREMIUM IN/OUT, по описанию, предназначен для прокладки внутри и вне помещений, оболочка устойчива к УФ. Кабель IN — для применения внутри помещений.
Какая гарантия?
Гарантия 1 год; срок службы по страницам — 25 лет.
Нюансы и грабли
- Цвет оболочки по типу волокна относится к кабелю IN: у PREMIUM IN/OUT на страницах оболочка чёрная и у OM2, и у OM3 — тип волокна определять по маркировке и документам, а не по цвету.
- Единица измерения на страницах — метр, упаковка — барабан; массу и размеры упаковки из таблиц соотнести с длиной нельзя, поэтому для расчётов на трассу пользоваться диаметром кабеля.
- Допустимые нагрузки у моделей разные (900/1500 Н и 600/900 Н); проверять по конкретному кабелю.
Документация
- NTSS — страница изделия на сайте производителя (# Оптический кабель внутренний NTSS 24 волокна OM1, 62.5/125, LSZH, оранжевый)
- NTSS — страница изделия на сайте производителя (# Оптический кабель распределительный NTSS PREMIUM IN/OUT, 12 волокон OM2, 50/125, LSZH(нг(A)-HF), черный)
- NTSS — страница изделия на сайте производителя (# Оптический кабель распределительный NTSS PREMIUM IN/OUT, 4 волокна OM3, 50/125, LSZH(нг(A)-HF), черный)
