NTSS · кабельные организаторы
NTSS-HORG — горизонтальные кабельные организаторы 19" с кольцами: 1U на 7 и 4 кольца, 2U на 4 кольца
Горизонтальные металлические организаторы NTSS 19" с кольцами для патч-кордов: 1U на 7 колец (65 мм), 1U на 4 кольца (40 мм) и 2U на 4 кольца (70 мм), чёрные и светло-серые.
Модели семейства
NTSS-HORG-1U-7(65)-BLГоризонтальный кабельный органайзер 19", 1U, 7 колец глубиной 65 мм, металл, RAL 9005.
| Высота | 1U |
| Кольца | 7, стальные |
| Глубина | 65 мм |
| Цвет | RAL 9005 (чёрный) |
| Установка | горизонтальный, 19" |
| Температура монтажа и работы | +5…+70 °C |
| Срок службы / гарантия | 30 лет / 1 год |

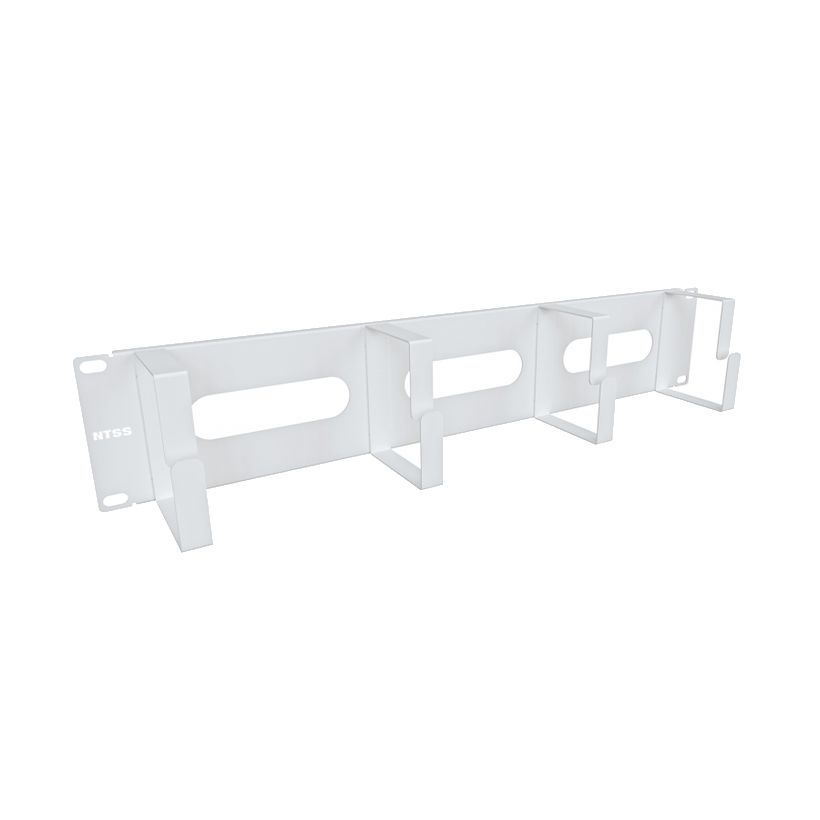

NTSS-HORG-2U-4(70)Горизонтальный кабельный органайзер 19", 2U, 4 кольца глубиной 70 мм, металл, RAL 7035.
| Высота | 2U, 88 мм |
| Ширина | 483 мм |
| Глубина | 70 мм |
| Кольца | 4 |
| Цвет | RAL 7035 (светло-серый) |
| Масса нетто | 0,5 кг |
| Температура монтажа и работы | +5…+70 °C |
| Срок службы / гарантия | 30 лет / 1 год |

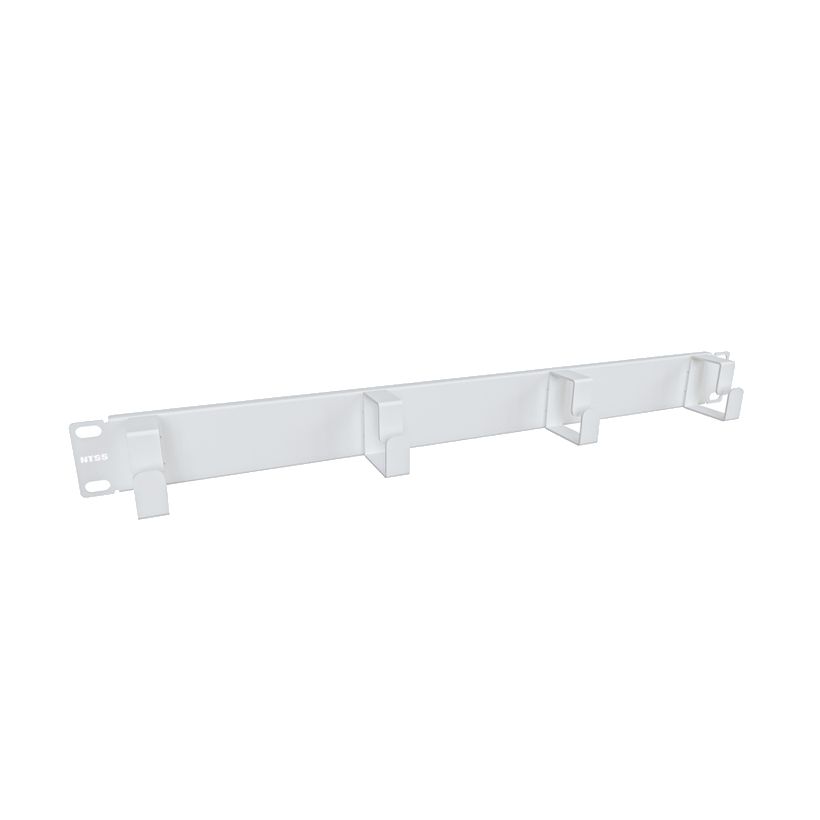

NTSS-HORG-1U-4(40)-1Организатор кабельный горизонтальный NTSS, крепление 19", 1U, 4 кольца глубиной 40 мм, металл, серый RAL 7035.
| Высота | 1U, 43,55 мм |
| Ширина | 483 мм |
| Глубина | 40 мм |
| Кольца | 4 |
| Цвет | RAL 7035 (светло-серый) |
| Масса нетто | 0,27 кг |
| Температура монтажа и работы | +5…+70 °C |
| Срок службы / гарантия | 30 лет / 1 год |
Как это работает и подключается
- Горизонтальный кабельный организатор для организации и фиксации патч-кордов и шнуров в горизонтальной плоскости в 19" шкафах и стойках.
- Чаще всего устанавливается рядом (выше или ниже) с патч-панелями или распределительными кроссами и активным телекоммуникационным оборудованием.
- Конструкция — металлическая, с кольцами; тип установки — горизонтальный 19".
Монтаж
- Монтаж в 19" шкаф или стойку; организатор занимает 1U или 2U, высота и число колец заданы моделью.
- Выбирать глубину под количество и толщину шнуров: 40, 65 и 70 мм у моделей карточки.
- Температура монтажа +5…+70 °C.
Примеры
Рядом с патч-панелью
Организатор ставится выше или ниже патч-панели, кросса или активного оборудования и собирает патч-корды в горизонтальной плоскости.
Аккуратное коммутационное поле
Страница NTSS называет задачу: снизить механические нагрузки на шнуры и сделать коммутационные поля упорядоченными.
Частые вопросы
Сколько колец у моделей?
7 колец у NTSS-HORG-1U-7(65)-BL, по 4 кольца у NTSS-HORG-2U-4(70) и NTSS-HORG-1U-4(40)-1.
Какой цвет?
Чёрный RAL 9005 у 7-кольцевой модели и светло-серый RAL 7035 у двух других.
Зачем нужен организатор?
Снижает механические нагрузки на шнуры и упорядочивает коммутационные поля.
Нюансы и грабли
- На странице NTSS-HORG-1U-7(65)-BL нет ширины, высоты в миллиметрах и массы; для проекта брать 1U и ширину по 19".
- Глубина колец у моделей разная — 40, 65 и 70 мм: при большом числе патч-кордов проверять запас по глубине.
- В графе «Тип организатора» у моделей стоит «со стальными кольцами» и «кольца» — страницы не поясняют, есть ли разница в конструкции.
Документация
- NTSS — страница изделия «Горизонтальный кабельный органайзер 19", 1U, 7 колец глубиной 65 мм, металл, RAL 9005» на сайте производителя (https://ntss.ru/catalog/kabelnye_organizatory/gorizontalnyy_kabelnyy_organayzer_19_1u_7_kolets_glubinoy_65_mm_metall_ral_9005/)
- NTSS — страница изделия «Горизонтальный кабельный органайзер 19", 2U, 4 кольца глубиной 70 мм, металл, RAL 7035» на сайте производителя (https://ntss.ru/catalog/kabelnye_organizatory/gorizontalnyy_kabelnyy_organayzer_19_2u_4_koltsa_glubinoy_70_mm_metall_ral_7035/)
- NTSS — страница изделия «Организатор кабельный горизонтальный NTSS, крепление 19 1U, 4 кольца глубиной 40мм, металл, серый RAL 7035» на сайте производителя (https://ntss.ru/catalog/kabelnye_organizatory/organizator_kabelnyy_gorizontalnyy_ntss_kreplenie_19_1u_4_koltsa_glubinoy_40mm_metall_seryy_ral_7035/)
