NTSS PREMIUM — розеточные модули RJ45 UTP Cat6 безинструментальные: Keystone 180° и 45×45 со шторкой
Безинструментальные розеточные модули NTSS PREMIUM RJ45 UTP Cat6: Keystone 180° (полоса 250 МГц) и модуль 45×45 со шторкой (полоса 100 МГц), для одножильного кабеля, белые.
Модели семейства
NTSS-KJ2-PM-UTP-RJ45-6-180-TL-WTРозеточный модуль NTSS PREMIUM Keystone RJ45 UTP Cat6, 180 градусов, безинструментальный, белый (ver2).
| Категория | 6, неэкранированный |
| Полоса пропускания | 250 МГц |
| Кабель | UUTP, Solid (одножильный) |
| Вывод контактов | 180°; схема разводки T568A/B |
| Портов | 1 |
| Безынструментальный | да |
| Ресурс | не менее 750 циклов переподключения |
| Размер (В×Ш×Г) | 23 × 16 × 38 мм |
| Гарантия / системная гарантия | 5 лет / 25 лет в составе СКС NTSS |

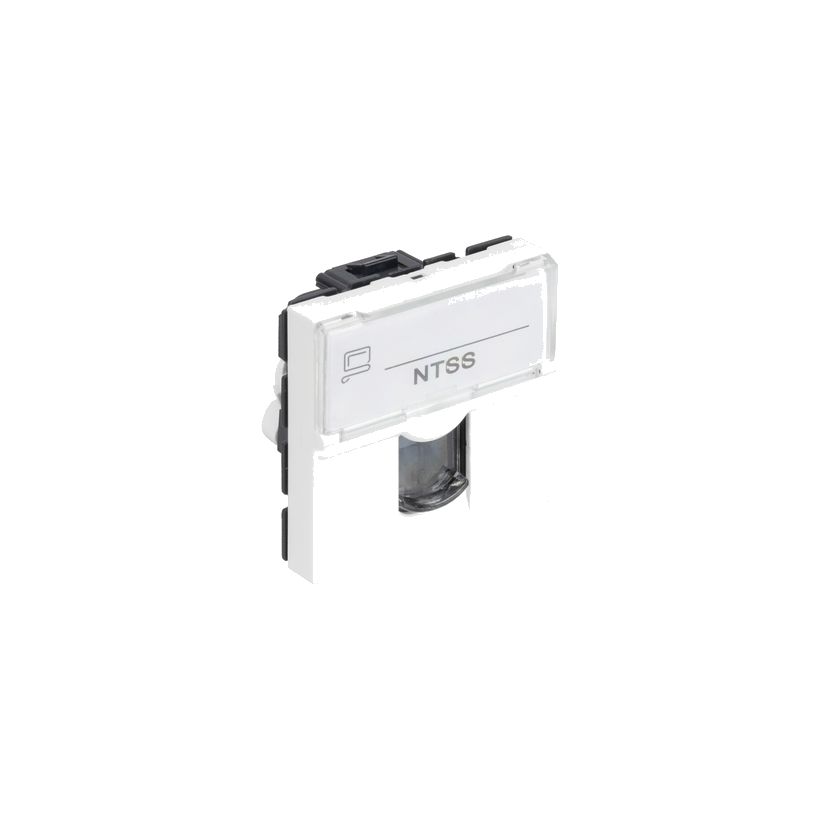

NTSS-KJLP-PM-UTP-RJ45-6-45X45-TL-WTРозеточный модуль NTSS PREMIUM 45×45 со шторкой RJ45 UTP Cat6, безинструментальный, белый.
| Категория | 6, неэкранированный |
| Полоса пропускания | 100 МГц |
| Кабель | UUTP, Solid (одножильный) |
| Вывод контактов | 180°; схема разводки T568A/B |
| Портов | 1 |
| Безынструментальный | да |
| Ресурс | не менее 750 циклов переподключения |
| Размер (В×Ш×Г) | 23 × 45 × 39 мм |
| Гарантия / системная гарантия | 5 лет / 25 лет в составе СКС NTSS |
Как это работает и подключается
- Неэкранированный розеточный модуль RJ45 категории 6; страница Keystone описывает самозажимной механизм, позволяющий подключить кабель без специального инструмента.
- Плотная фиксация кабеля пластиковым хомутом с тыльной стороны Keystone снижает нагрузку на IDC-соединение, упрощает монтаж при плотной компоновке и гарантирует надёжный контакт.
- Кабель — UUTP одножильный (Solid), схема разводки T568A/B.
Монтаж
- Keystone: монтировать в наборную патч-панель NTSS Premium, суппорт настенных розеток или розеток в кабельные каналы.
- Подключать одножильный неэкранированный кабель; зажимы безинструментальные.
- Хомут на тыльной стороне Keystone затягивать на кабеле — он снимает нагрузку с IDC при плотной компоновке.
Примеры
Наборная патч-панель
Keystone-модуль ставится в наборную патч-панель NTSS Premium.
Настенная розетка или розетка в кабельном канале
Тот же модуль монтируется в суппорт настенной розетки или розетки для кабельного канала.
Частые вопросы
Нужен ли инструмент для заделки?
Нет, модули безинструментальные.
Сколько циклов переподключения?
Не менее 750.
Какая гарантия?
5 лет на изделие и 25 лет системной гарантии в составе СКС NTSS.
Нюансы и грабли
- Полоса пропускания при одной категории 6 у двух модулей разная: 250 МГц у Keystone и 100 МГц у модуля 45×45 — не переносить параметры с одной модели на другую.
- Для модуля 45×45 на странице нет описания и данных о рамках/суппортах — совместимость с рамками проверять отдельно.
- Графа «Вывод контактов: 180» в таблицах — вероятно градусы, как в названии Keystone; направление выхода кабеля страницы не уточняют.
- Страницы указывают одножильный кабель (Solid); применимость к многожильному не заявлена.
