NTSS · модульные трёхфазные ИБП
NTSS LRT — силовые шкафы модульного онлайн ИБП на 2, 4 и 6 силовых модулей, 30–120 кВА
Силовой шкаф модульного онлайн ИБП NTSS LRT на 2, 4 или 6 слотов: 30, 80 и 120 кВА на страницах, трёхфазный вход и выход, 19" стойка или пол, горячая замена модулей.
Модели семейства
NTSS-UPS-LRT-F030-2x15Силовой шкаф модульного ИБП NTSS LRT 30 кВА, 2 слота для силовых модулей 15 кВА, 9U напольный.
| Мощность | 30 кВА |
| Силовые модули | 2 слота по 15 кВА |
| Высота | 9U, 396 мм |
| Ширина × глубина (в стойке) | 482 × 700 мм |
| Фазность / питание | 3ф, 400 В (по странице); по РЭ 380/400/415 В |
| Масса (по странице) | 45 кг нетто, 55 кг брутто |
| Масса (по РЭ, табл. 3-1) | 55 кг (шкаф на 2 модуля) |
| Степень защиты / гарантия | IP20 / 2 года |

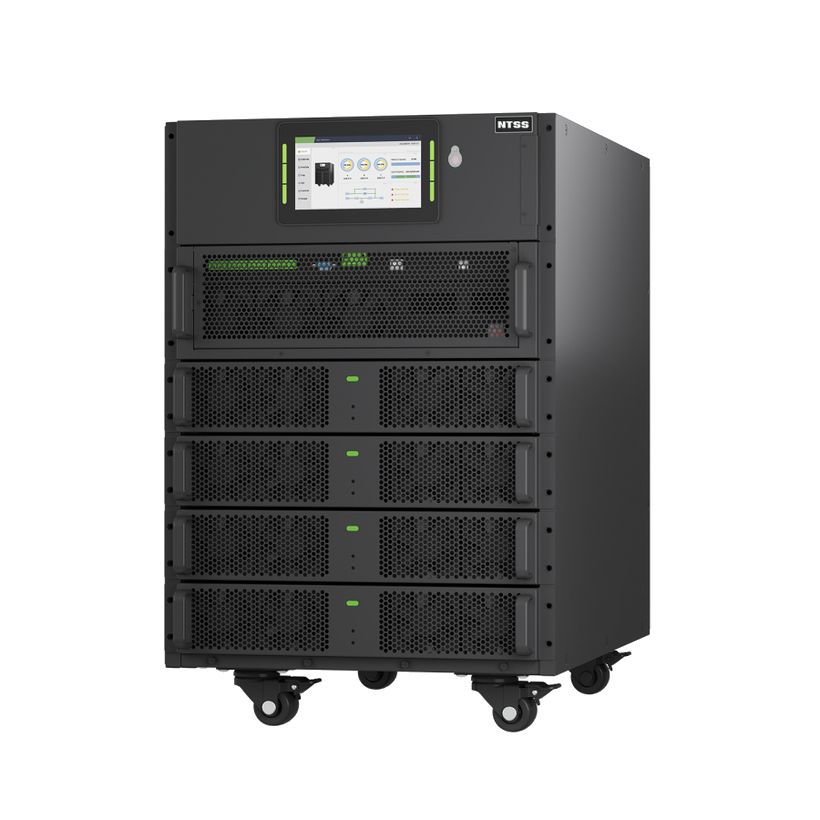

NTSS-UPS-LRT-F080-4x20Силовой шкаф модульного ИБП NTSS LRT 80 кВА, 4 слота для силовых модулей 20 кВА, 15U напольный.
| Мощность | 80 кВА |
| Силовые модули | 4 слота по 20 кВА |
| Высота | 15U, 662 мм |
| Ширина × глубина (в стойке) | 482 × 700 мм |
| Фазность / питание | 3ф, 400 В (по странице); по РЭ 380/400/415 В |
| Масса (по странице) | 67 кг нетто, 78 кг брутто |
| Масса (по РЭ, табл. 3-1) | 92 кг (шкаф на 4 модуля) |
| Степень защиты / гарантия | IP20 / 2 года |

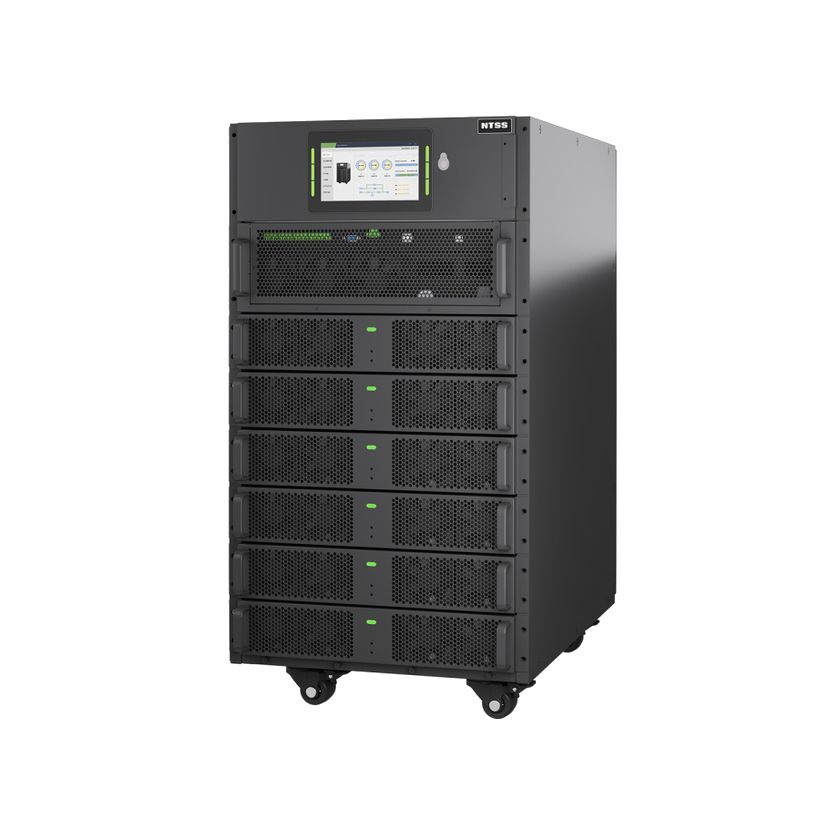

NTSS-UPS-LRT-F120-6x20Силовой шкаф модульного ИБП NTSS LRT 120 кВА, 6 слотов для силовых модулей 20 кВА, 19U напольный.
| Мощность | 120 кВА |
| Силовые модули | 6 слотов по 20 кВА |
| Высота | 19U, 840 мм |
| Ширина × глубина (в стойке) | 482 × 700 мм |
| Фазность / питание | 3ф, 400 В (по странице); по РЭ 380/400/415 В |
| Масса (по странице) | 80 кг нетто, 90 кг брутто |
| Масса (по РЭ, табл. 3-1) | 115 кг (шкаф на 6 модулей); в таблице ТТХ РЭ — 94 кг |
| Степень защиты / гарантия | IP20 / 2 года |
Силовой модуль 10 / 15 / 20 кВА (по РЭ)Силовые модули, устанавливаемые в шкафы; обозначения модулей в документах не приведены.
| Мощность модуля | 10, 15 или 20 кВт |
| Размер (Ш×Г×В) | 440 × 555 × 85 мм (2U) |
| Масса по табл. 3-1 | 15 кг (10 и 15 кВА), 16 кг (20 кВА) |
| Масса по таблице ТТХ | 17 кг |
| Замена | горячая; в модуле выпрямитель, инвертор и зарядное устройство |
Как это работает и подключается
- ИБП двойного преобразования (онлайн): выпрямитель питает шину постоянного тока, инвертор непрерывно питает нагрузку, зарядное устройство заряжает батареи. Внутренних АКБ нет — подключаются внешние: по умолчанию 40 шт., опционально 32–44.
- Состав: силовые модули, байпасный (мониторинга) модуль, механический сервисный байпас, внешние батареи. Шкаф на 2 слота имеет переключатель байпаса, шкафы на 4 и 6 слотов — только ручной байпасный выключатель, внешние выключатели нужны дополнительно.
- Режимы: нормальный, от батарей, электронный байпас, сервисный (ручной) байпас, ECO, автоматический перезапуск, преобразование частоты (входная частота 40–70 Гц, статический байпас недоступен). Если инвертор не синхронизирован с байпасом, переключение идёт с перерывом, по умолчанию не более 15 мс (50 Гц); в ECO при переходе на батареи перерыв менее 10 мс.
- Интерфейсы: сухие контакты (EPO, датчики температуры, генератор, BCB, сигналы «низкий заряд», «Ошибка ИБП», «Сбой электроснабжения»), RS232, RS485, USB, слот SNMP-карты, холодный старт от батарей (опция). Опции: плата параллельной работы, LBS, воздушный фильтр.
- Основные ТТХ по РЭ: вход 380/400/415 В, 50/60 Гц, коэффициент мощности входа более 0,99, выход PF 1, искажения выхода менее 1% (линейная нагрузка) и менее 5% (нелинейная), КПД 96%, в ECO 98%, перегрузка 110% — 60 мин, 125% — 5 мин, 150% — 1 мин; рабочая температура 0…40 °C, влажность 0…95%, высота до 1000 м, шум 65 дБ при 100% нагрузки.
Монтаж
- Установку, пуск и обслуживание выполняет инженер, аттестованный производителем или его представителем; без этого повреждения не считаются гарантийным случаем. Не подключать ИБП к сети до прибытия специалиста.
- Место: помещение без воды, избыточного тепла, едких, горючих и взрывоопасных веществ и токопроводящей пыли; уклон пола не более 5 градусов, вибрации недопустимы. Свободное место: спереди не менее 0,8 м, сзади не менее 0,6 м; вплотную задней частью — только с устройством отвода тёплого воздуха.
- На пол: ИБП на колёсах, на месте опускают 4 винтовые опоры одинаково, раму разгрузки применяют при недостаточно прочном или ровном полу. В стойку: снять ролики, боковые стенки и нижний каркас входных проводов; шкаф на направляющие и винтами; рекомендуется полка с 4-точечным креплением на нагрузку не меньше суммарного веса шкафа и модулей.
- Силовые кабели: вводы сверху или снизу; наконечники под болт M10, момент 15 Нм для основного входа, входа байпаса, батарей, выхода и PE. Сечения по таблице РЭ при условиях: окружающая среда не выше +30 °C, потери по AC не более 3%, по DC не более 1%, длина AC не более 50 м, DC не более 30 м; нейтраль при нелинейной нагрузке — в полтора раза больше.
- Порядок: все выключатели в положении «ВЫКЛЮЧЕНО»; снять защитную крышку; заземление на PE, затем вход и выход AC, затем батареи на BATT+, BATT-, BATTN; свободные отверстия закрыть заглушками; нагрузку подключать к той же заземляющей шине, что и ИБП.
- Сухие контакты прокладывать отдельно от силовых кабелей, провод с двойной изоляцией сечением 0,5–1,5 мм², длина 25–50 м. EPO: сигнал при размыкании контактов 3 и 4 либо замыкании 1 и 2; в норме 1–2 разомкнуты. Датчики температуры — опция, заказываются отдельно.
Примеры
Серверная, которую будут наращивать
Шкаф ставится с частью силовых модулей, мощность добирается модулями (до 6 слотов); модули допускают горячую замену.
Параллель шкафов
РЭ допускает параллельную работу до трёх силовых шкафов (опция, согласуется с поставщиком заранее).
Установка в 19" стойку
Универсальный корпус ставится в 19-дюймовую стойку или на пол; в стойке — на направляющие с креплением винтами.
Частые вопросы
Есть ли в ИБП встроенные батареи?
Нет, подключаются внешние: по умолчанию 40 шт., 32–44 опционально.
Сколько места оставить перед и за шкафом?
Не менее 0,8 м спереди для обслуживания и 0,6 м сзади для вентиляции.
Какая мощность у шкафа на 4 слота?
На странице — 80 кВА (4×20 кВА); по РЭ шкаф на 4 модуля — 40, 60 или 80 кВА в зависимости от модулей.
Какие порты для мониторинга?
RS232, RS485, USB и слот под SNMP-карту; сухие контакты настраиваются программно.
Нюансы и грабли
- Расхождение по массе: страницы — 45 / 67 / 80 кг нетто (55 / 78 / 90 кг брутто) для 30 / 80 / 120 кВА; РЭ табл. 3-1 — 55 / 92 / 115 кг; таблица ТТХ в РЭ — 55 / 92 / 94 кг. Нагрузку на пол считать по большему значению и уточнить у производителя.
- Масса силового модуля в РЭ: 15 и 16 кг в табл. 3-1 и 17 кг в таблице ТТХ; ширина 6-слотового шкафа в стойке в табл. 3-1 напечатана 428 мм при 482 мм у остальных — вероятно, опечатка.
- В таблице сечений кабелей РЭ значения мощности подписаны «кА» (40 кА, 60 кА…), по смыслу это кВА; сечение для строк выше 30 кВА в извлечённом тексте не читается — брать из исходного РЭ.
- Напряжение на батарейных клеммах более 400 В DC опасно для жизни. Перед работой с кабелями отключить все источники питания, включая АКБ, выждать 10 минут и убедиться мультиметром, что напряжение на клеммах ниже 36 В; после перевода в сервисный байпас — не менее 5 минут перед вскрытием.
- Для защиты батарейных линий нельзя применять дифференциальные автоматы (с УЗО). Устройство защиты батарей ставить как можно ближе к батареям, кабели батарей — как можно короче.
- В режиме сервисного байпаса опасное напряжение присутствует на входных и выходных клеммах; в ИБП только выключатель сервисного байпаса — нужны внешние автоматы рядом с ИБП.
- Тест батарей выполняется, только если нагрузка больше 20%. Батареи: рабочая +20…+25 °C, выше +25 °C срок службы сокращается, ниже +20 °C падает ёмкость. Тушить пожар только порошковыми огнетушителями.
