NTSS · комплектующие для шкафов

NTSS-LU-1U-LED и NTSS-CBR — осветительная панель и медная шина заземления для 19" шкафа

Светодиодная панель NTSS-LU-1U-LED освещает коммутацию в шкафу и занимает 1U, медная шина NTSS-CBR длиной 485 мм заземляет оборудование в любом 19-дюймовом шкафу.

Модели семейства

NTSS-LU-1U-LEDПанель осветительная светодиодная (LED), крепление 19" 1U, 220V, кабель 1,5 м, немецкий стандарт, серый RAL 7035.

Высота	1U, 44 мм
Ширина	482 мм
Глубина	55 мм
Напряжение	220V (по названию)
Кабель	1,5 м, немецкий стандарт
Масса нетто	0,5 кг
Температура монтажа и работы	+5…+70 °C
Температура хранения и транспортировки	-40…+70 °C
Срок службы / гарантия	30 лет / 1 год

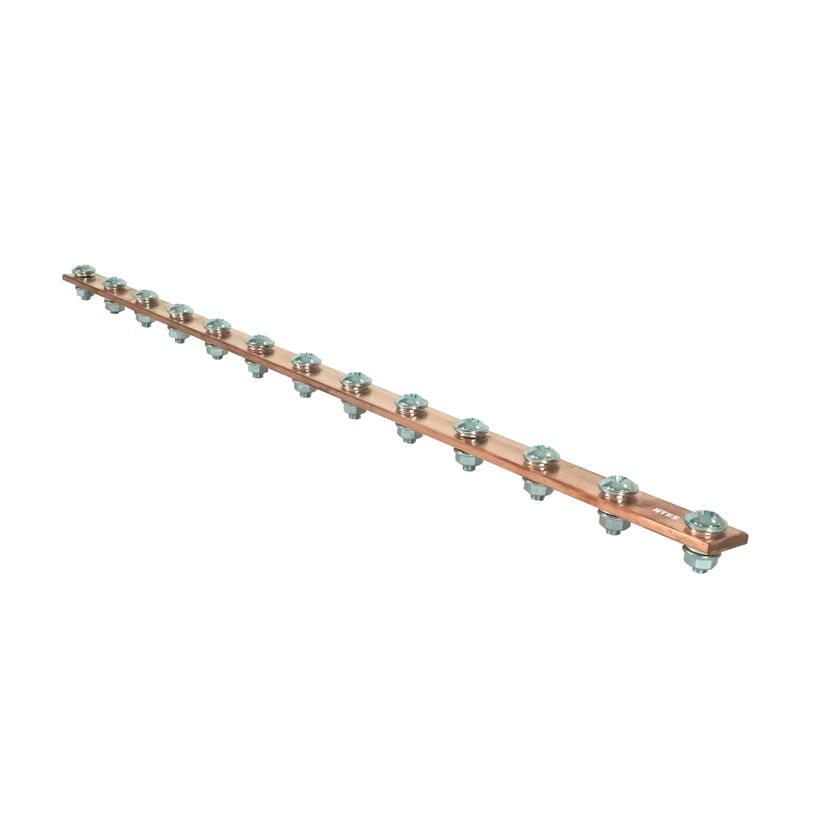

NTSS-CBRШина заземления медная, крепление 19", длина 485 мм.

Высота	20 мм
Ширина (длина шины)	485 мм
Толщина (глубина)	4 мм
Масса нетто	0,5 кг
Температура монтажа и работы	+5…+70 °C
Температура хранения и транспортировки	-40…+70 °C
Срок службы / гарантия	30 лет / 1 год

Как это работает и подключается

Панель осветительная светодиодная занимает ёмкость 1U в 19" шкафу и питается от сети 220V через кабель длиной 1,5 м (в названии — «немецкий стандарт»).
Шина NTSS-CBR — медная шина заземления для шкафов 19"; страница не уточняет, как именно она крепится.

Монтаж

Для панели выделить 1U в шкафу; высота панели 44 мм, глубина 55 мм.
Шину NTSS-CBR разместить в 19-дюймовом шкафу; длина шины 485 мм.
Температура монтажа обоих изделий по страницам +5…+70 °C.

Примеры

Работа в шкафу без освещения

Панель NTSS-LU-1U-LED облегчает коммутацию, монтаж и настройку оборудования, когда в помещении нет освещения.

Заземление оборудования в шкафу

Медная шина NTSS-CBR устанавливается в любой 19-дюймовый шкаф.

Частые вопросы

Сколько места в шкафу занимает панель NTSS-LU-1U-LED?

1U (высота 44 мм).

Для каких шкафов шина NTSS-CBR?

По странице — для любого 19-дюймового шкафа.

Какая температура монтажа?

+5…+70 °C для обоих изделий.

Нюансы и грабли

Для панели страница не указывает мощность, световой поток и тип выключателя — под проект брать данные из сопроводительной документации.
Для шины страница не указывает сечение, число и диаметр отверстий для подключения заземляющих проводников и допустимый ток — для расчёта заземления нужен паспорт.
Комплектность и способ крепления на страницах не описаны: проверять при приёмке товара.

Документация

NTSS — страница изделия «Панель осветительная NTSS, светодиодная (LED), крепление 19 1U, 220V, кабель 1.5м, немецкий стандарт, серый RAL 7035» на сайте производителя (https://ntss.ru/catalog/zazemlenie_i_osveshchenie/panel_osvetitelnaya_ntss_svetodiodnaya_led_kreplenie_19_1u_220v_kabel_1_5m_nemetskiy_standart_seryy_/)
NTSS — страница изделия «Шина медная NTSS крепление 19, для заземления длина 485мм» на сайте производителя (https://ntss.ru/catalog/zazemlenie_i_osveshchenie/shina_mednaya_ntss_kreplenie_19_dlya_zazemleniya_dlina_485mm/)
