NTSS · волоконно-оптические кабельные сборки в металлорукаве

Оптические кабельные сборки NTSS в металлорукаве — LC/UPC–LC/UPC, одномод 9/125, 4, 8 и 24 волокна

Сборки на кабеле IN/OUT с коннекторами LC/UPC на обоих концах, затянутые в металлорукав: защита от механических повреждений в коллекторах, подвалах и на открытых трассах.

Модели семейства

NTSS-FU4-9-LC/U-LC/U-0.4-3.0-20-MСборка на 4 волокна, длина 20 м, вывод 0,4 м, буфер 3 мм, металлорукав.

Волокон	4
Длина / выводы	20 м / 0,4 м
Волокно	G.652.D, 9/125 мкм
Разъёмы	LC/UPC – LC/UPC
Масса нетто	5,35 кг

NTSS-FU8-9-LC/U-LC/U-0.4-3.0-50-MСборка на 8 волокон, длина 50 м, вывод 0,4 м, буфер 3 мм, металлорукав.

Волокон	8
Длина / выводы	50 м / 0,4 м
Волокно	G.652.D, 9/125 мкм
Разъёмы	LC/UPC – LC/UPC
Масса нетто	19,4 кг

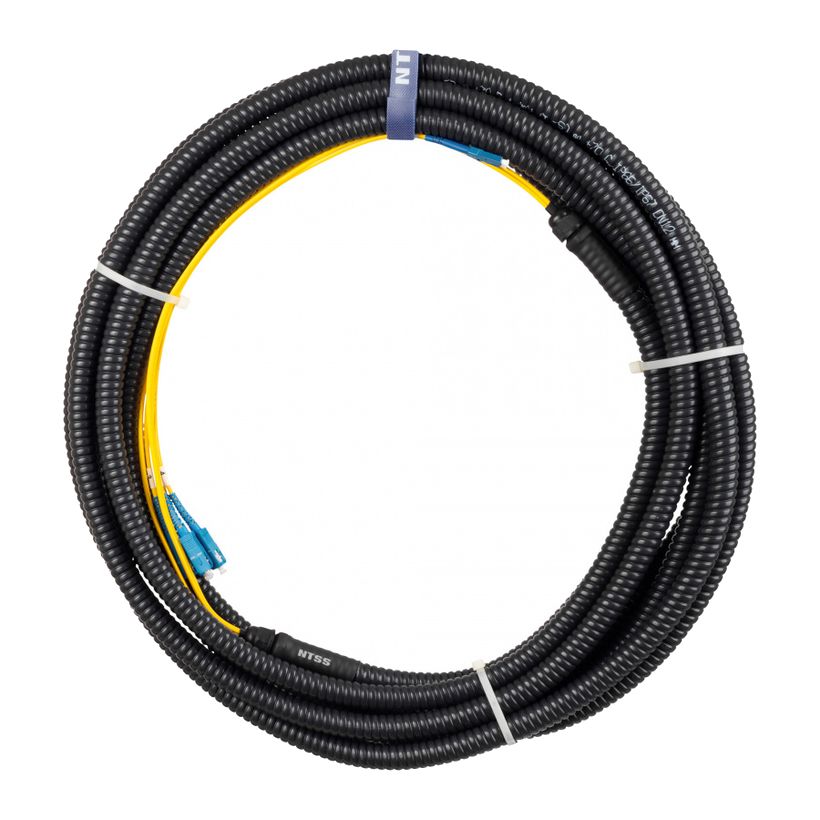

NTSS-FU24-9-LC/U-LC/U-0.4-3.0-50-MСборка на 24 волокна, длина 50 м, вывод 0,4 м, буфер 3 мм, металлорукав.

Волокон	24
Длина / выводы	50 м / 0,4 м
Волокно	G.652.D, 9/125 мкм
Разъёмы	LC/UPC – LC/UPC
Масса нетто	21,5 кг

Как это работает и подключается

Кабель IN/OUT (прокладка универсальная) с плотным буфером 3 мм, оболочка LSZH чёрная, затянут в металлорукав.
Сборка изготавливается на производстве оптических патч-кордов: кабель предварительно затягивают в металлорукав, а затем оконцовывают коннекторами.
Каждая сборка проходит тестирование на чистоту торцов коннекторов и затухание.

Монтаж

Длина выводов на всех страницах — 0,4 м; длину сборки и длину выводов определяют до заказа: оконцовка выполняется на производстве после затягивания кабеля в металлорукав.
Металлорукав — дополнительная защита кабеля; в характеристиках каждой страницы он указан отдельно.
Серия СКС — Standart; упаковка — бухта в пакете.

Примеры

Сложные условия прокладки

Коллекторы, подвалы, открытые участки уличных кабельных трасс — по описанию производителя.

Трасса, где кабель нечем защитить при монтаже

Если защитить кабель в процессе монтажа нельзя, производитель советует сразу заказывать сборку в металлорукаве.

Частые вопросы

Какое волокно и какие разъёмы?

Одномодовое 9/125 мкм (G.652.D), разъёмы LC/UPC с обеих сторон.

Чем отличаются исполнения?

Количеством волокон (4, 8 и 24), длиной (20 м и 50 м) и массой. Вывод и буфер у всех одинаковые: 0,4 м и 3 мм.

Что с сертификацией?

На страницах указаны сертификат соответствия, пожарный сертификат и заключение Минпромторга о подтверждении производства.

Нюансы и грабли

Сборка нужна там, где кабель нельзя защитить при монтаже; нужна ли защита всей трассы или только её части, решает проект.
На страницах показаны только три комбинации «число волокон — длина»; другие длины и числа волокон на этих страницах не приведены.
Паспорт «Волоконно-оптические сборки NTSS в гофре и металлорукаве» только перечислен в документах страницы и в текст не вошёл — условия монтажа и допустимые нагрузки смотреть в нём.
