NTSS-120A и NTSS-1000-SFP — медиаконвертеры «витая пара — оптика»: WDM 10/100 и гигабитный под SFP
Неуправляемые медиаконвертеры NTSS уровня L1 с портом RJ45: NTSS-120A (WDM, SC, до 20 км, работает в паре с 120B) и NTSS-1000-SFP под SFP-модуль, до 200 км в зависимости от модуля.
Модели семейства
NTSS-120AWDM медиаконвертер NTSS с RJ45 10/100Base-T и 10/100Base-FX с разъёмом SC, Tx 1310 нм / Rx 1550 нм, SM, до 20 км, DC 5 В 2 А.
| Скорость | 10/100 Мбит/с |
| Оптический порт | SC, одномодовое волокно (SM) |
| Длина волны Tx / Rx | 1310 / 1550 нм |
| Расстояние передачи | до 20 км по SM |
| Медный порт | RJ45, Cat. 5e до 100 м, автоопределение скорости и MDI/MDI-X |
| Питание | блок питания DC 5 В 2 А в комплекте; потребление до 5,6 Вт |
| Габариты (В×Ш×Г) | 25 × 70 × 94 мм |
| Температура | 0…+70 °C работа, -40…+85 °C хранение; влажность 5–90% |
| Пара | работает в паре с NTSS-120B |

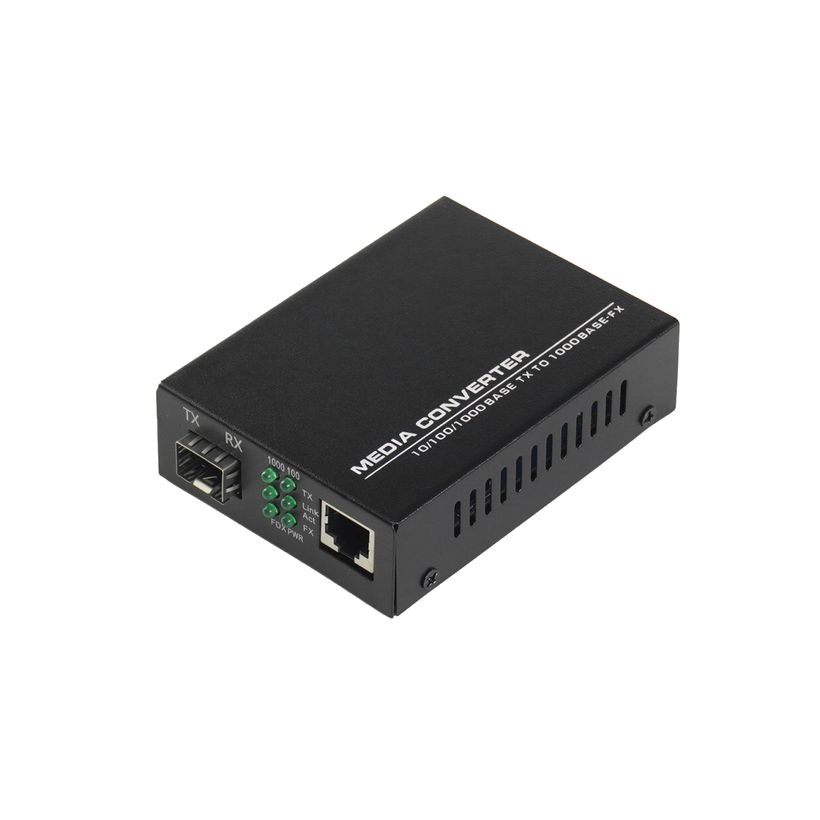

NTSS-1000-SFPМедиаконвертер NTSS с RJ45 10/100/1000Base-TX/1000Base-FX, без SFP-модуля, дальность 3, 20, 40, 60, 80, 120, 160, 200 км в зависимости от SFP, DC 5 В 2 А.
| Скорость | 1000 Мбит/с по странице (медный порт 10/100/1000Base-TX) |
| Оптический порт | слот под SFP-модуль, модуль в комплект не входит |
| Длина волны | зависит от SFP-модуля |
| Расстояние передачи | 3, 20, 40, 60, 80, 120, 160, 200 км (по модулю) |
| Медный порт | RJ45, Cat. 5e до 100 м, автоопределение скорости и MDI/MDI-X |
| Питание | блок питания DC 5 В 2 А в комплекте; потребление до 5,6 Вт |
| Габариты (В×Ш×Г) | 25 × 70 × 94 мм |
| Температура | 0…+70 °C работа, -40…+85 °C хранение; влажность 5–90% |
Как это работает и подключается
- Преобразуют среду передачи «витая пара — оптоволокно». Неуправляемые устройства уровня L1.
- NTSS-120A: стандарты 10/100Base-T и 10/100Base-FX, оптика SC, одномодовое волокно, передача 1310 нм, приём 1550 нм.
- NTSS-1000-SFP: 10/100/1000Base-TX/1000Base-FX; тип оптического волокна определяет модификация SFP-модуля.
- Медный порт — RJ45, расстояние по кабелю Cat. 5e до 100 м, автоопределение скорости и полярности MDI/MDI-X. Светодиодная индикация, блок питания 5 В 2 А в комплекте.
Монтаж
- Для NTSS-120A заказывать и ставить обязательно пару A и B: NTSS-120A работает в паре с NTSS-120B.
- Для NTSS-1000-SFP выбрать SFP-модуль под нужную дальность и тип волокна и купить отдельно — в конвертер модуль не входит.
- Температура работы 0…+70 °C, влажность 5–90%; питание от комплектного блока 5 В 2 А.
Примеры
Линия на паре WDM-конвертеров
NTSS-120A работает в паре с NTSS-120B: Tx 1310 нм, Rx 1550 нм, до 20 км по одномодовому волокну.
Гигабитная линия под нужную дальность
В NTSS-1000-SFP тип волокна и дальность определяет SFP-модуль, установленный в конвертер.
Частые вопросы
Что значит «работает в паре»?
NTSS-120A ставится на одном конце линии, NTSS-120B — на другом; по странице A передаёт на 1310 нм и принимает на 1550 нм.
Входит ли SFP в NTSS-1000-SFP?
Нет, конвертер продаётся без SFP-модуля.
Какое питание?
Блок питания DC 5 В 2 А в комплекте, потребление до 5,6 Вт.
Нюансы и грабли
- NTSS-120A не будет работать без парного NTSS-120B: на другом конце линии нужен именно он.
- В характеристиках NTSS-1000-SFP стоит тип волокна SM и скорость 1000 Мбит/с, а в описании тип волокна определяется SFP-модулем — ориентироваться на выбранный модуль.
- Расстояние до 100 м по меди (Cat. 5e), расстояние по оптике — по модулю SFP или до 20 км у NTSS-120A.
- Страницы не приводят мощность передатчика и чувствительность приёмника — оптический бюджет линии проверять по данным производителя и выбранного SFP.
