Оптические патч-корды NTSS — OS2, G.657, OM1–OM4, симплекс и дуплекс
Оптические коммутационные шнуры NTSS в LSZH-оболочке: одномодовые и многомодовые, симплекс и дуплекс, разъёмы LC, SC, ST, FC, E2000. Паспорт общий на линейку.
Модели семейства
OS2 9/125 (в каталоге G.652.D)Одномодовые дуплексные шнуры, в том числе армированные, с полировкой APC на одном или обоих концах.
| Артикулы-примеры | NTSS-DPC-9-LC/A-SC/U-2.0-25; NTSS-DPC-9-SC/A-SC/A-3.0-3-A; NTSS-DPC-PM-9-LC/A-LC/A-3.0-5-A |
| Волокно | 9/125; в паспорте OS2, на страницах изделий G.652.D |
| Тип шнура | дуплекс (dpc) |
| Разъёмы | LC/APC–SC/UPC, SC/APC–SC/APC, LC/APC–LC/APC |
| Диаметр кабеля | 2.0 и 3.0 мм (в артикуле) |
| Цвет оболочки | жёлтый |
| Исполнение | обычное и армированное (буква A в конце артикула); серии Standart и Premium |

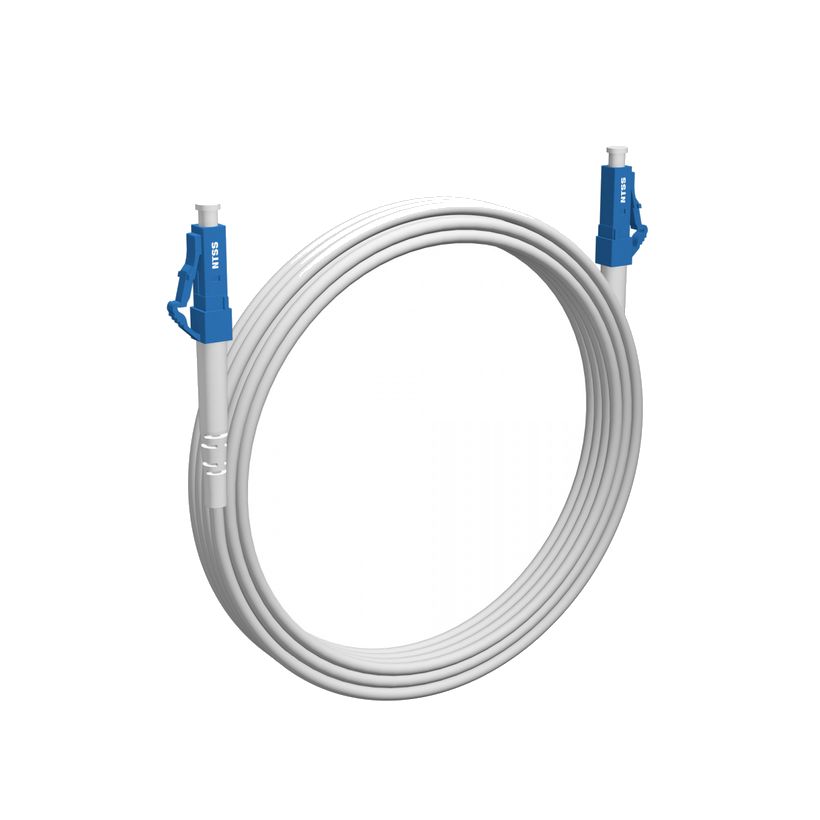

G.657.A1Одномодовые шнуры на волокне G.657.A1, белая оболочка, симплекс.
| Артикулы-примеры | NTSS-SPC-657-LC/U-LC/U-2.0-6; NTSS-SPC-657-LC/U-LC/U-3.0-25; NTSS-SPC-657-SC/U-SC/A-3.0-10 |
| Волокно | G.657.A1 (9/125) |
| Тип шнура | симплекс (spc) |
| Разъёмы | LC/UPC–LC/UPC, SC/UPC–SC/APC |
| Диаметр кабеля | 2.0 и 3.0 мм |
| Цвет оболочки | белый |
| Длины в примерах | 6, 25 и 10 м |
G.657.A2Одномодовые шнуры на волокне G.657.A2, белая оболочка, симплекс и дуплекс.
| Артикулы-примеры | NTSS-DPC-657A2-LC/U-LC/A-3.0-15; NTSS-SPC-657A2-LC/U-LC/U-3.0-10; NTSS-SPC-657A2-SC/U-SC/U-3.0-2 |
| Волокно | G.657.A2 (9/125) |
| Тип шнура | симплекс (spc) и дуплекс (dpc) |
| Разъёмы | LC/UPC–LC/APC, LC/UPC–LC/UPC, SC/UPC–SC/UPC |
| Диаметр кабеля | 3.0 мм |
| Цвет оболочки | белый |
| Длины в примерах | 15, 10 и 2 м |

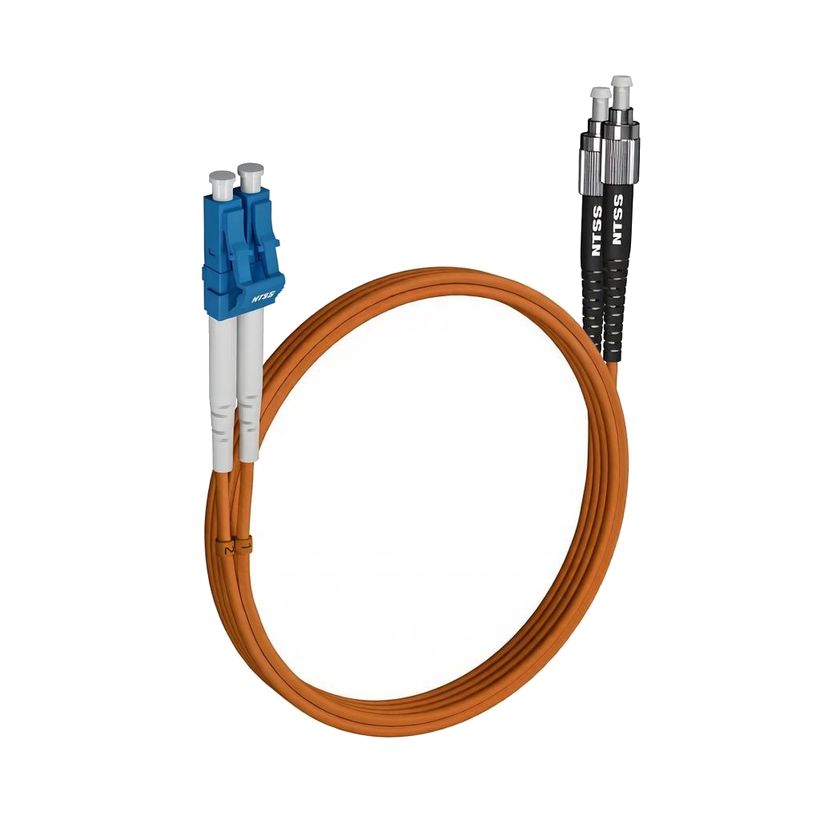

OM1 62.5/125Многомодовые шнуры 62.5/125 с разъёмами FC и E2000, оранжевая оболочка.
| Артикулы-примеры | NTSS-DPC-62.5-LC/U-FC/U-3.0-6; NTSS-SPC-62.5-LC/U-FC/U-2.0-15; NTSS-SPC-62.5-SC/U-FC/U-2.0-7; NTSS-DPC-62.5-E2000/U-E2000/U-3.0-5 |
| Волокно | 62.5/125, OM1 |
| Тип шнура | симплекс и дуплекс |
| Разъёмы | LC/UPC–FC/UPC, SC/UPC–FC/UPC, E2000/UPC–E2000/UPC |
| Диаметр кабеля | 2.0 и 3.0 мм |
| Цвет оболочки | оранжевый |
| Особенность | два шнура E2000 лежат в каталоге в разделе OM2, но страница называет их волокно OM1 |

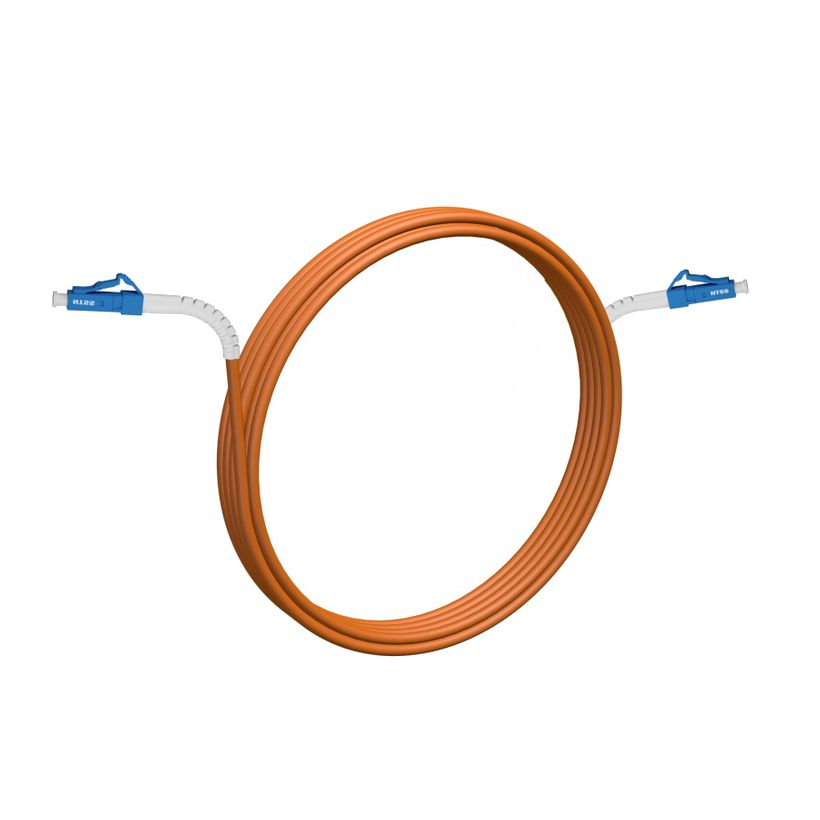

OM2 50/125Многомодовый дуплексный шнур 50/125 с разъёмами LCfab и фиксируемым хвостовиком Flex Angle Boot.
| Артикул-пример | NTSS-DPC-50-LCfab/U-LCfab/U-3.0-3 |
| Волокно | 50/125, OM2 |
| Тип шнура | дуплекс (dpc) |
| Разъёмы | LCfab/UPC–LCfab/UPC |
| Хвостовик | Flex Angle Boot, фиксируемый |
| Диаметр кабеля | 3.0 мм |
| Длина в примере | 3 м |
| Цвет оболочки | оранжевый |

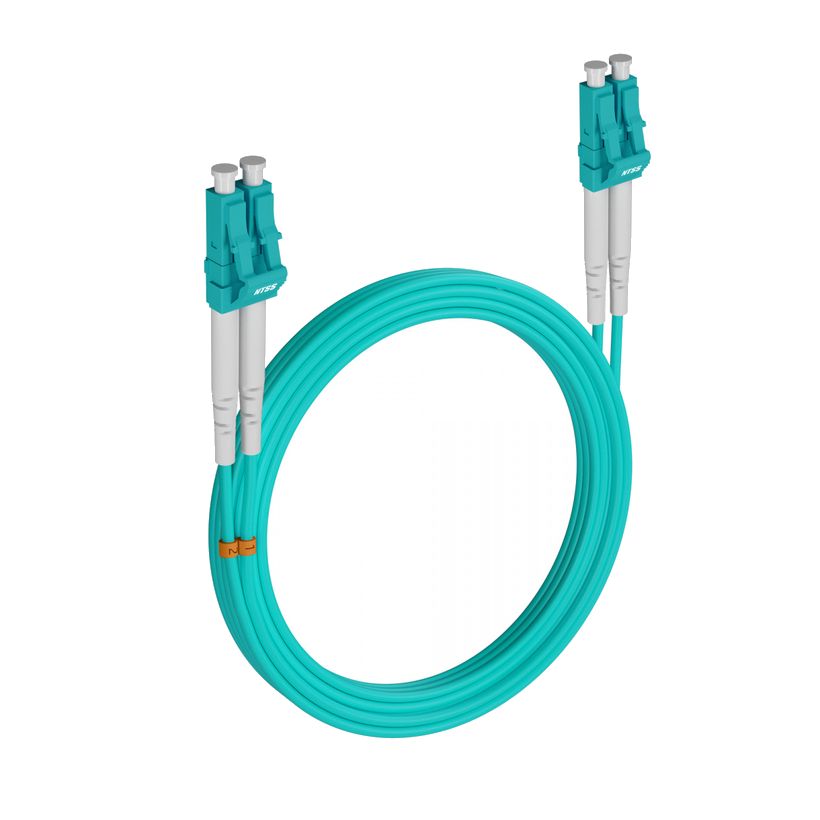

OM3 50/125Многомодовые дуплексные шнуры OM3 с бирюзовой оболочкой, в том числе LCfab с Flex Angle Boot.
| Артикулы-примеры | NTSS-DPC-503-LCfab/U-LCfab/U-3.0-2; NTSS-DPC-503-LC/U-LC/U-2.0-30; NTSS-DPC-503-SC/U-SC/U-2.0-1 |
| Волокно | 50/125, OM3 |
| Тип шнура | дуплекс (dpc) |
| Разъёмы | LCfab/UPC, LC/UPC, SC/UPC (одинаковые на обоих концах) |
| Диаметр кабеля | 2.0 и 3.0 мм |
| Цвет оболочки | бирюзовый |
| Длины в примерах | 2, 30 и 1 м |

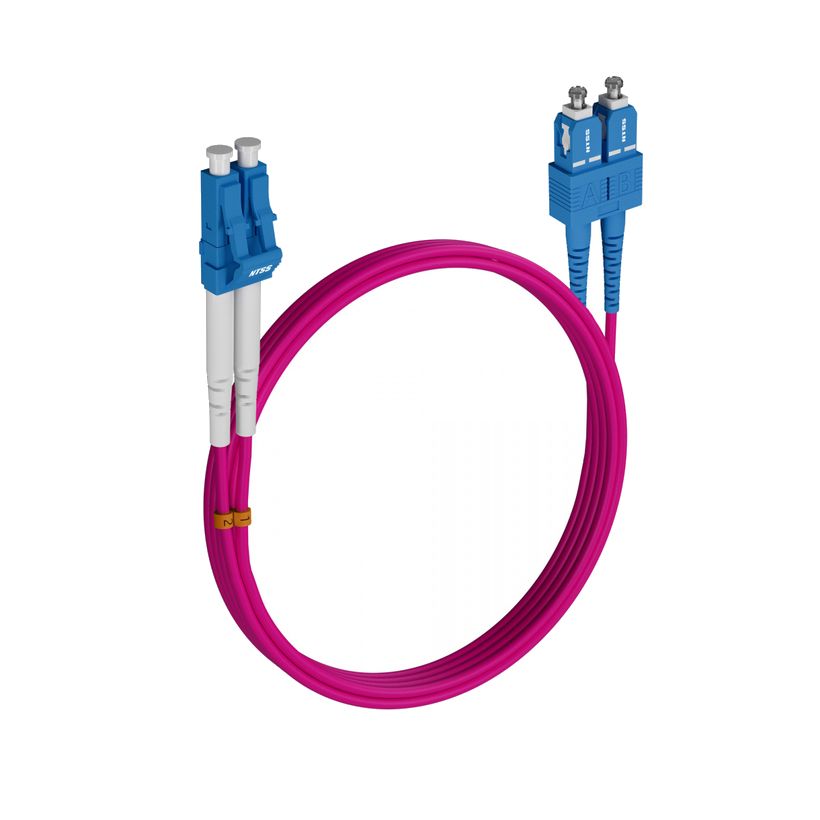

OM4 50/125Многомодовые дуплексные шнуры OM4 с разъёмами LC, SC и ST; пурпурная оболочка, чёрная — по спецзаказу.
| Артикулы-примеры | NTSS-DPC-504-LC/U-LC/U-2.0-10-BL; NTSS-DPC-504-LC/U-SC/U-3.0-9; NTSS-DPC-504-LC/U-ST/U-2.0-5 |
| Волокно | 50/125, OM4 |
| Тип шнура | дуплекс (dpc) |
| Разъёмы | LC/UPC–LC/UPC, LC/UPC–SC/UPC, LC/UPC–ST/UPC |
| Диаметр кабеля | 2.0 и 3.0 мм |
| Цвет оболочки | пурпурный (MG); на страницах назван «маджента»; артикул с BL — чёрный |
| Длины в примерах | 10, 9 и 5 м |
Как это работает и подключается
- Шнур — отрезок оптического кабеля, оба конца оконцованы клеевым методом коннекторами нужного типа. Число волокон и категория волокна задаются артикулом.
- Артикул в паспорте: NTSS-TPC-F-CON/POL-CON/POL-BUF-LGT-COLOR-X. SPC — симплекс, DPC — дуплекс; F — волокно (62 — 62,5/125 OM1; 50 — OM2; 503 — OM3; 504 — OM4; 505 — OM5; 9 — OS2; G657 и G657.A2 — одномодовые по этим спецификациям).
- CON — тип коннектора слева и справа: E2000, LC, 2LC (дуплексный LC), SC, ST, FC, MU, MTRJ. POL: U — UPC (по умолчанию), A — APC. BUF — диаметр кабеля 3.0 или 2.0 мм, LGT — длина в метрах от коннектора до коннектора.
- Хвост артикула: A — армированный, G — в гофре, М — в металлорукаве. Цвет оболочки по умолчанию соответствует категории волокна и в артикуле не пишется.
- Оптические характеристики по паспорту v1.1: вносимые потери (IL) ≤0.35 дБ для SM UPC, SM APC и MM UPC; возвратные потери (RL) ≥50 дБ для SM UPC, ≥60 дБ для SM APC, ≥30 дБ для MM UPC; ресурс 1000 циклов подключения.
- Допуск по длине: у шнуров до 10 м включительно -0 см/+10 см, у длиннее 10 м -0%/+1%.
Монтаж
- Применять в закрытых помещениях и шкафах 19": температура воздуха от -20 до +70 °C, влажность до 80% при 25 °C.
- Монтаж и установка — при температуре не ниже -10 °C, радиус изгиба при монтаже не менее 15 мм; в эксплуатации радиус изгиба не менее 25 мм.
- Колпачок защищает торец волокна от механических повреждений, но не от загрязнения: перед использованием торец коннектора чистят специальными средствами для оптических ферул.
- Чистить торцы нужно и при каждом повторном подключении; паспорт рекомендует чистить также розетки активного или измерительного оборудования и проходные адаптеры кроссов.
- Хранить упакованными в закрытых помещениях при температуре от -40 до +70 °C и влажности до 80% при 25 °C; шнуры поставляются в запаянном ПЭТ-пакете с этикеткой.
Примеры
Коммутация активного оборудования
Паспорт называет назначение шнура: подключение активного сетевого оборудования и абонентского оборудования в оптических линиях связи.
Межстоечное соединение и измерения
Декларация о соответствии перечисляет функции: соединение линейных и станционных кабелей, межстоечное соединение, переключения, коммутация и измерения.
Шкаф 19"
Паспорт рассчитывает шнур на эксплуатацию в закрытых помещениях и шкафах стандарта 19".
Частые вопросы
Чем отличаются шнуры SPC и DPC?
SPC — симплексные, одно волокно; DPC — дуплексные, два волокна. Это первое поле артикула после марки NTSS.
Что означает буква A в конце артикула?
Армированный шнур. G означает шнур в гофре, М — в металлорукаве.
Какая гарантия?
При отдельном использовании вне СКС NTSS действует компонентная гарантия 1 год, срок службы на страницах изделий — 25 лет.
Какой допуск по длине?
Для шнуров до 10 м включительно -0 см/+10 см, для длиннее 10 м -0%/+1%.
Нюансы и грабли
- Нельзя смотреть в торец коннектора, если второй конец подключён — к активному или к коммутационному оборудованию: паспорт запрещает это из-за риска для сетчатки.
- Шнуры нельзя бросать (в упаковке и без) и подвергать ударным нагрузкам: ломаются волокно и коннекторы.
- Числа в документах расходятся. Вносимые потери: ≤0.35 дБ в одной копии паспорта v1.1, ≤0.30 дБ в другой, ≤0.5 дБ в декларации. Рабочая температура: -20…+70 °C в паспорте, -40…+70 °C на большинстве страниц изделий. Для расчёта бюджета потерь разумно брать худшее значение, для температуры — паспортное.
- Цвет оболочки — не надёжный признак волокна: чёрный (BL) возможен для любого типа по спецзаказу, а у OM1 бывают и другие цвета. Тип волокна читайте по маркировке 9/125, 50/125, 62.5/125 и по артикулу.
- Волокно OS2 на страницах изделий названо G.652.D, а в паспорте — OS2. Шнуры с E2000 62.5/125 лежат в каталоге среди OM2, хотя это OM1: сверяйте тип волокна по размеру сердцевины.
- В линейке есть шнуры с разной полировкой на концах (LC/UPC–LC/APC, LC/APC–SC/UPC): полировку каждого конца смотрите по артикулу.
