NTSS · патч-панели

Патч-панели NTSS на 24 порта RJ45 — 5e и 6A, 0.5U и 1U

Патч-панели NTSS на 24 порта RJ45 для 19"-шкафов: 1U категории 5e с экраном и две Premium категории 6A — 0.5U с задним органайзером и 1U с органайзером.

Модели семейства

NTSS-PP-1U-24-FTP-RJ45-5e-KЭкранированная патч-панель категории 5e, 1U, 24 порта, Krone IDC.

Серия СКС	Standart
Высота	1U
Порты	24, RJ45
Категория	5e
Экранирование	экранированная (FTP)
Исполнение	19"
Тип контактов	Krone IDC
Органайзер в комплекте	нет
Цвет	чёрный
Масса нетто	1.1 кг

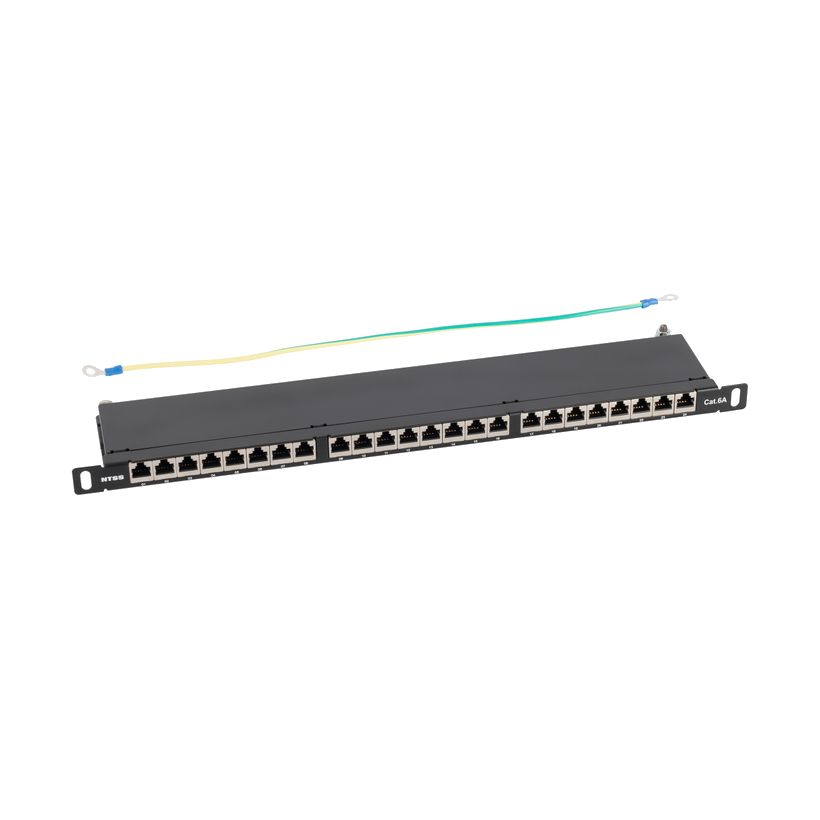

NTSS-PP2-PM-0.5U-24-FTP-RJ45-6A-KPremium, экранированная категории 6A, высота 0.5U (22 мм), Krone IDC, инструмент в комплекте, задний кабельный органайзер.

Высота	0.5U, 22 мм
Ширина × глубина	483 × 107 мм
Порты	24, RJ45
Категория	6A, экранированная (UFTP/FUTP/SFTP, одножильный и многожильный)
Корпус	сталь, чёрный
Контакты	фосфористая бронза, покрытие золото (50 мкд)
Полоса	500 МГц
Сечение жилы	AWG 26-23
Циклы переподключения	не менее 750
Схема разводки	T568B

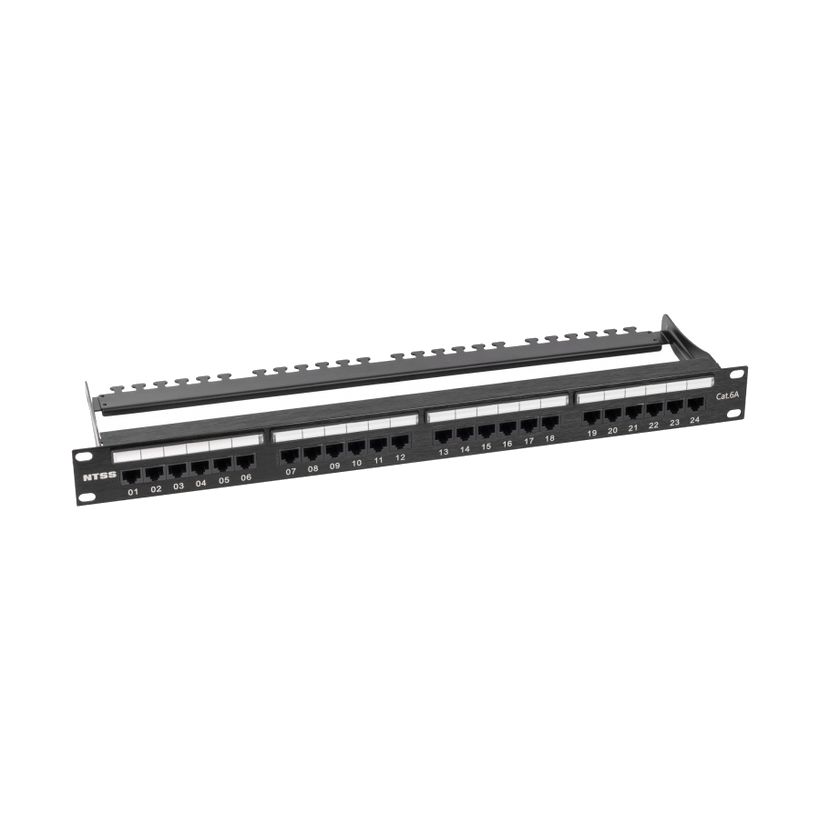

NTSS-PP2-PM-1U-24-UTP-RJ45-6A-DPremium, неэкранированная категории 6A, 1U, DUAL IDC, алюминиевый корпус, съёмный стальной органайзер.

Высота	1U, 44.2 мм
Ширина × глубина	483 × 136 мм
Порты	24, RJ45
Категория	6A, неэкранированная (UUTP, одножильный)
Корпус	алюминий, чёрный
Органайзер	съёмный стальной
Контакты	фосфористая бронза, покрытие золото (50 мкд)
Полоса	500 МГц
Сечение жилы	AWG 26-23
Циклы переподключения	не менее 750

Как это работает и подключается

Для Premium страницы приводят поддерживаемые приложения: 10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T; скорость передачи данных 10 Гбит/с.
Соответствие стандартам (Premium): ISO/IEC 11801, EN50173, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246.
Схема разводки Premium-панелей T568B; допустимые кабели: для экранированной — UFTP/FUTP/SFTP (одножильный и многожильный), для неэкранированной — UUTP одножильный.
Гарантия на Premium-панели 5 лет, системная гарантия в составе СКС NTSS — 25 лет.

Монтаж

Premium-панели: температура монтажа -10…+60 °C, рабочая -10…+60 °C, хранения и транспортировки -40…+68 °C.
Сечение жилы подключаемого кабеля у Premium — AWG 26-23; ресурс не менее 750 циклов переподключения.
Экранированные панели рассчитаны на экранированный кабель; у панели DUAL IDC указан только одножильный UUTP.

Примеры

Экранированная линия

Панели 5e и 6A Krone IDC экранированные; для 6A страница допускает кабель UFTP/FUTP/SFTP, одножильный и многожильный.

Компактная панель 0.5U

Premium 0.5U: 24 порта в высоте 22 мм, глубина 107 мм, задний кабельный органайзер, инструмент в комплекте.

Частые вопросы

Сколько портов в панелях?

Во всех трёх показательных моделях 24 порта RJ45.

Входит ли инструмент?

У Premium 0.5U в названии указано «инструмент в комплекте»; у остальных этого нет.

Какая высота у Premium 0.5U?

0.5U, 22 мм; глубина 107 мм.

Нюансы и грабли

Страница панели 5e (Standart) не даёт габаритов корпуса в явном виде: поля высоты, ширины и глубины совпадают с размерами упаковки, поэтому в карточку габариты не вынесены.
Для неэкранированной панели 1U DUAL IDC страница называет только одножильный (Solid) кабель UUTP; про многожильный ничего не сказано.
У панели 5e в таблице параметров стоит «Организатор в комплекте: Нет» — кабельный органайзер идёт отдельно.
Сертификат соответствия, указанный на страницах панелей, действовал по 09.03.2026 — актуальные документы запрашивайте у поставщика.
