NTSS · шнуры питания для БРП и ИБП

NTSS-PC — шнуры питания C13–C14, C13–Schuko, C19–C20, C19–Schuko для блоков распределения питания и ИБП

Шнуры NTSS-PC подключают коммутатор, маршрутизатор, компьютер к блоку распределения питания или ИБП. В паспорте 12 артикулов: разъёмы C13/C19, 1; 1,8 и 3 м, жилы 0,75; 1,0 и 1,5 мм².

Модели семейства

NTSS-PC13143Шнур питания для БРП IEC 60320 C13 – IEC 60320 C14, 3×1,0 мм², 1 м, ГОСТ.

Разъёмы	IEC 60320 C13 – IEC 60320 C14
Сечение жил	3×1,0 мм²
Длина	1 м
Номинальный ток	10 А
Номинальное напряжение	230 В (на странице)
Мощность	2,3 кВт
Температура эксплуатации (на странице)	-5…+60 °C
Срок службы / гарантия	5 лет / 1 год

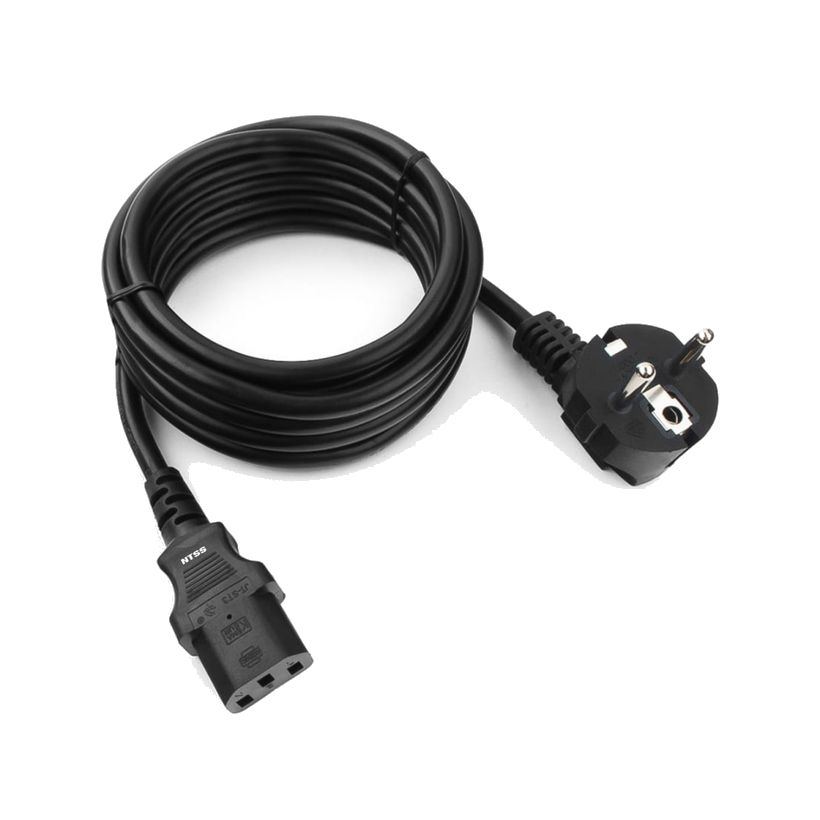

NTSS-PC13773Шнур питания для БРП IEC 60320 C13 – CEE 7/7 Schuko, 3×1,0 мм², 3 м, ГОСТ.

Разъёмы	IEC 60320 C13 – CEE 7/7 Schuko
Сечение жил	3×1,0 мм²
Длина	3 м
Номинальный ток	10 А
Номинальное напряжение	230 В (на странице)
Мощность	2,3 кВт
Температура эксплуатации (на странице)	-5…+60 °C
Срок службы / гарантия	5 лет / 1 год

Остальные артикулы линейки (по паспорту)Паспорт NTSS-PC перечисляет 12 артикулов; здесь — остальные десять.

C13–C14	NTSS-PC13141 (3×0,75, 1 м); NTSS-PC13142 (3×0,75, 1,8 м); NTSS-PC13144 (3×1,0, 1,8 м); NTSS-PC13145 (3×1,0, 3 м)
C19–C20	NTSS-PC19201 (3×1,0, 1,8 м); NTSS-PC19202 (3×1,5, 3 м)
C19–Schuko	NTSS-PC19771 (3×1,5, 1,8 м); NTSS-PC19772 (3×1,5, 3 м)
C13–Schuko	NTSS-PC13771 (3×0,75, 1,8 м); NTSS-PC13772 (3×1,0, 1,8 м)
Номинальный ток по паспорту	10; 16 А (по артикулам не расписано)
Напряжение по паспорту	220–250 В

Как это работает и подключается

Шнур с вилкой и кабельной розеткой на концах подключает потребитель электроэнергии (сетевой коммутатор, маршрутизатор, компьютер и т. п.) к блоку распределения электропитания или ИБП.
Кабель медный, сечение жилы 0,75; 1,0 или 1,5 мм², изоляция жил и внешняя оболочка — полимерная композиция. Вилка и розетка неотъёмные.
Типы разъёмов по паспорту: C13–C14, C19–C20, C13–Schuko, C19–Schuko.

Монтаж

Перед подключением убедиться, что оборудование выключено.
Проверить, что нагрузка по напряжению и току не превышает характеристики шнура; максимальная нагрузка не должна превышать значения на маркировке шнура.
Порядок по паспорту: кабельную розетку шнура — к потребителю, кабельную вилку — к розетке источника питания, затем включить источник, затем оборудование.
Шнур рассчитан на заземлённую сеть 220–250 В 50 или 60 Гц и только на отапливаемые помещения.

Примеры

Коммутатор в шкафу и блок распределения питания

Кабельная розетка шнура (C13) цепляется к оборудованию, вилка — в розетку блока распределения питания или ИБП.

Шнур как удлинитель

Страницы изделий NTSS-PC13143 и NTSS-PC13773 допускают использовать шнур и как удлинительный.

Частые вопросы

Какой ток и мощность у NTSS-PC13143 и NTSS-PC13773?

Страницы изделий указывают 10 А, 230 В, 2,3 кВт.

Какие длины шнуров бывают?

1; 1,8 и 3 м — по паспорту линейки.

Можно ли использовать шнур на улице?

Нет, паспорт допускает только отапливаемые помещения.

Нюансы и грабли

Паспорт запрещает эксплуатацию во влажных помещениях, на сырых поверхностях, при контакте с ацетоном, бензином и другими химически активными веществами, а также любые изменения конструкции.
Нельзя использовать шнур с повреждённой оболочкой, видимыми неизолированными жилами, сломанными или деформированными контактами; при запахе или задымлении сразу отключить оборудование и источник питания.
Нельзя использовать шнур вне помещений.
Расхождение страницы и паспорта: страница даёт рабочую температуру -5…+60 °C и 230 В, паспорт — от 0 до +60 °C и 220–250 В. Для монтажа в холодных помещениях брать более жёсткий вариант (от 0 °C).
В таблице артикулов паспорта номер NTSS-PC13772 стоит дважды; по сайту вариант 3 м — NTSS-PC13773. Токи 10 и 16 А в паспорте даны общим списком, для C19 уточнять у производителя.

Документация

NTSS — паспорт изделия «Шнур электропитания NTSS со штекерной вилкой и кабельной розеткой» (NTSS-PC, v1.0)
NTSS — страница изделия «Шнур питания NTSS для БРП IEC 60320 C13 – IEC 60320 C14, 3х1.0, 1 м, ГОСТ» на сайте производителя (https://ntss.ru/catalog/aksessuary_pdu/shnur_pitaniya_ntss_dlya_brp_iec_60320_c13_iec_60320_c14_3kh1_0_1_m_gost/)
NTSS — страница изделия «Шнур питания для БРП IEC 60320 C13 – CEE 7/7 Schuko, 3х1.0, 3 м, ГОСТ» на сайте производителя (https://ntss.ru/catalog/aksessuary_pdu/shnur_pitaniya_dlya_brp_iec_60320_c13_cee_7_7_schuko_3kh1_0_3_m_gost/)
