Кабельные сборки NTSS PREMIUM — пучок F/UTP Cat5e с модулями Keystone RJ45 в кабельном чулке
Пучок из 6 или 12 кабелей F/UTP Cat5e, оконцованных модулями Keystone RJ45, в кабельном чулке. Рассчитан на быстрый монтаж в стойку с наборными патч-панелями.
Модели семейства
NTSS-PC-PM-6-FTP-RJ45KJ-5e-S-0.6-21.0-LSZH-GYСборка из 6 кабелей F/UTP Cat5e с 6 модулями Keystone RJ45, длина 21 м, вывод 0,6 м, заделка в чулке, оболочка LSZH, серая.
| Кабелей / модулей | 6 / 6 |
| Длина | 21 м; вывод 0,6 м |
| Кабель | F/UTP, категория 5e, 4 пары, оболочка LSZH (нг(А)-HF), серая |
| Диаметр кабеля / проводника | 5,8 мм / 0,51 мм |
| Схема разводки | T568B |
| Число переподключений | не менее 750 |
| Скорость передачи данных | 1 Гбит/с |
| Масса нетто | 5,4 кг |

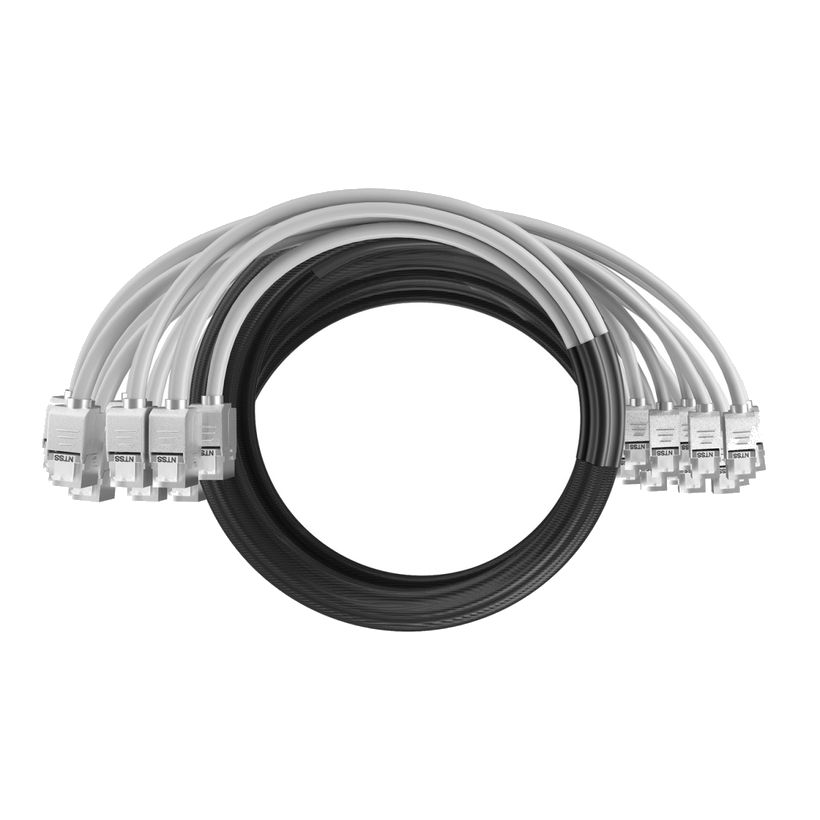

NTSS-PC-PM-12-FTP-RJ45KJ-5e-S-0.6-17.0-LSZH-GYСборка из 12 кабелей F/UTP Cat5e с 12 модулями Keystone RJ45, длина 17 м, вывод 0,6 м, заделка в чулке, оболочка LSZH, серая.
| Кабелей / модулей | 12 / 12 |
| Длина | 17 м; вывод 0,6 м |
| Кабель | F/UTP, категория 5e, 4 пары, оболочка LSZH (нг(А)-HF), серая |
| Полоса пропускания | 500 МГц |
| Масса нетто | 8,88 кг |
| Упаковка | бухта в пакете, транспортная упаковка — коробка |
Как это работает и подключается
- Сборка — несколько кабелей витая пара, собранных в пучок и оконцованных модулями Keystone RJ45; пучок упакован в кабельный чулок для удобства монтажа на больших длинах.
- Производитель указывает, что обычно делают пучки из 6, 12 или 24 кабелей, из любого типа кабеля; длина сборки и длина выводов может быть любой по ТЗ заказчика.
- Каждая линия сборки проходит полное тестирование кабельным анализатором; производитель заявляет сокращение времени монтажа до 90 %.
Монтаж
- Заделка в чулок экономит время на упаковку и закрепление групп проводов: пучок тянут и крепят целиком, модули затем устанавливают в наборную патч-панель.
- Модули безынструментальные (в характеристиках: безынструментальный — да), вывод контактов 180.
- Температуры по страницам: монтаж от 0 до +50 °C, эксплуатация от -20 до +60 °C, хранение и транспортировка от 0 до +50 °C.
- Прокладка — внутренняя: для сборки указана оболочка LSZH, серый цвет.
Примеры
Серверная и ЦОД
Производитель называет такие сборки удобными при монтаже в серверных и ЦОД, особенно при ограничении по времени.
Стойка с наборными патч-панелями
Пучок в чулке с готовыми Keystone-модулями позволяет быстро набрать патч-панель в стойке.
Частые вопросы
Сколько кабелей бывает в сборке?
На страницах — 6 и 12 кабелей. В описании сказано, что обычно делают 6, 12 или 24, длина и выводы — по ТЗ заказчика.
Нужен ли инструмент для оконцовки?
В характеристиках указано: безынструментальный — да. Модули поставляются на кабелях уже оконцованными.
Какая гарантия?
Гарантия производителя — 5 лет; системная гарантия в составе СКС NTSS — 25 лет.
Нюансы и грабли
- Скорость в перечне приложений и в строке «скорость передачи данных» расходится: приложения идут вплоть до 10GBASE-T, а на странице сборки на 6 кабелей указана скорость 1 Гбит/с. Если нужна линия на скорость выше 1 Гбит/с, уточнять у производителя.
- На страницах не указаны минимальный радиус изгиба и допустимое усилие протяжки пучка — до протяжки больших пучков запросить у производителя.
- Длина сборки и длина выводов задаются отдельно (на страницах: длина 17 м и 21 м, вывод 0,6 м) и нужны на этапе заказа: сборка изготавливается по ТЗ.
- Диаметр кабеля, диаметр проводника, число переподключений и схема T568B указаны только на странице сборки на 6 кабелей; на странице сборки на 12 кабелей их нет.
