NTSS-PDU-ATS / NTSS-PDU-STS — блоки распределения питания 19" с АВР и измерением (Metered)
Блоки распределения питания NTSS 19" с АВР, 1U и 2U, 230 В: два ввода, гидравлические автоматы, розетки C13/C19 с фиксацией и контроллер Metered с удалённым доступом.
Модели семейства
NTSS-PDU-ATS-DC1110fБлок с АВР (ATS), 19", 1U, 230 В, 10 А, 1 гидравлический автомат, вход 2 (C14), выход 12 (C13) с фиксацией, съёмный контроллер (Metered).
| Высота / длина / глубина | 44 / 484 / 250 мм |
| Номинальное напряжение | 230 В |
| Вход | 2 (C14); длина шнура питания 0,6 м |
| Выходные розетки | 12 × C13; C19 и Schuko нет |
| Контроллер | съёмный, с удалённым доступом; Metered — измерение на фазу |
| Степень защиты | IP20 |
| Масса нетто | 3 кг |
| Температура работы и монтажа | -5…+60 °C |

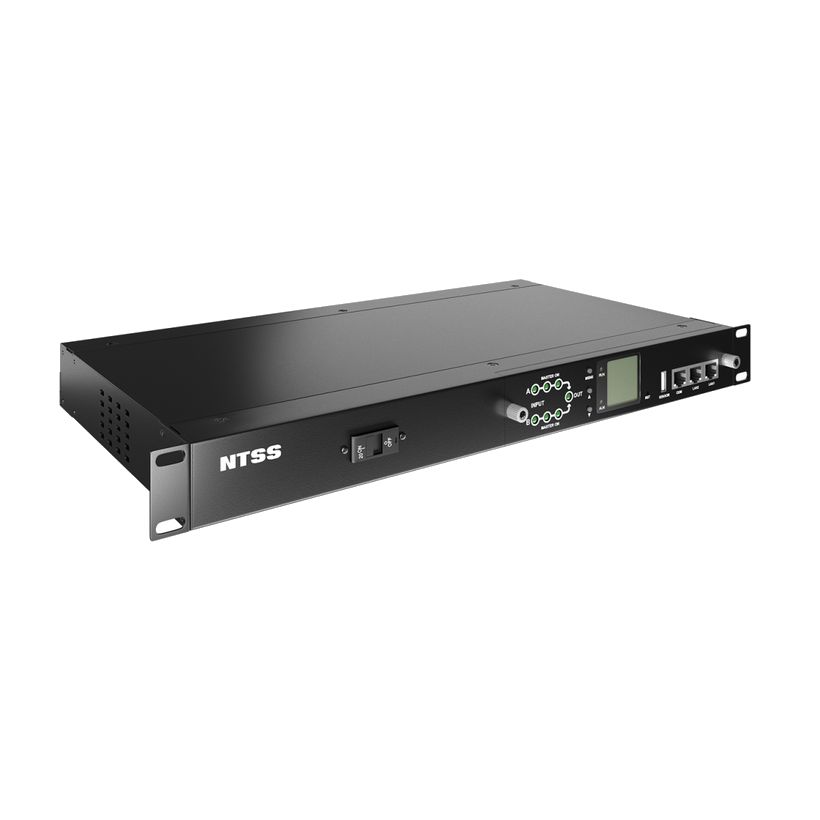

NTSS-PDU-ATS-DC3110fБлок с АВР (ATS), 19", 1U, 230 В, 1ф 32 А, 1 гидравлический автомат, вход 2× (кабель 3 м, IEC60309), выход 4 (C13) и 4 (C19) с фиксацией, съёмный контроллер (Metered).
| Фазность | 1ф |
| Максимальная нагрузка на блок | 32 А |
| Вход | 2× кабель 3 м, IEC60309 |
| Выходные розетки | 4 × C13 и 4 × C19 с фиксацией |
| Контроллер | съёмный; Metered — измерение на фазу |
| Материал корпуса | сталь |
| Степень защиты | IP20 |
| Масса нетто | 4 кг |

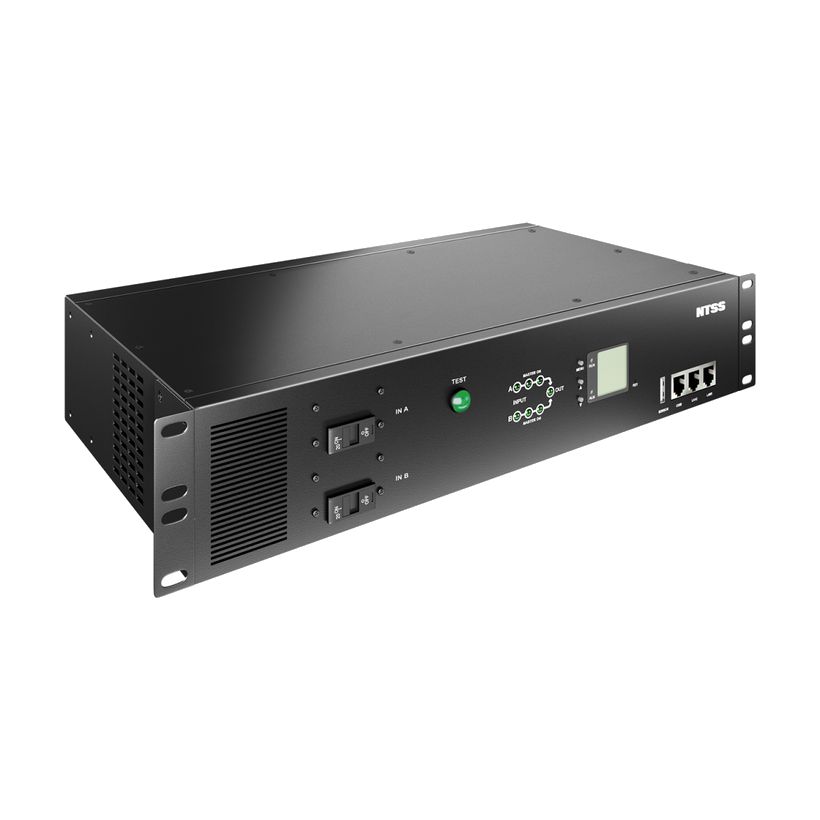

NTSS-PDU-STS-DC2211fБлок с АВР (STS), 19", 2U, 230 В, 16 А, 2 гидравлических автомата, вход 2 (C20) с фиксацией, выход 8 (C13) и 1 (C19) с фиксацией, встроенный контроллер (Metered).
| Высота / длина / глубина | 88 / 484 / 250 мм |
| Номинальный ток | 16 А |
| Вход | 2 (C20) с фиксацией |
| Выходные розетки | 8 × C13 и 1 × C19 с фиксацией |
| Контроллер | встроенный; Metered — измерение на фазу |
| Материал корпуса | сталь |
| Масса нетто | 7 кг |
| Температура работы и монтажа | -5…+60 °C |
Как это работает и подключается
- Блок распределения питания 19" с АВР (ATS или STS): два питающих входа, гидравлические автоматы, выходные розетки C13 и C19 (у DC3110f — 4 и 4, у DC2211f — 8 и 1, у DC1110f — 12 розеток C13).
- Розетки с фиксацией держат шнуры потребителей; у DC1110f и DC3110f в названии указан съёмный контроллер, у DC2211f — встроенный.
- Функция мониторинга Metered — измерение на фазу; у DC1110f в характеристиках указан контроллер с удалённым доступом.
Монтаж
- Монтаж в 19" шкаф: высота 1U (DC1110f, DC3110f) или 2U (DC2211f); для DC1110f и DC2211f в таблице страницы длина 484 мм и глубина 250 мм.
- Входы подобраны под разные разъёмы: C14 (DC1110f), кабели 3 м с IEC60309 (DC3110f), C20 (DC2211f) — питающие шнуры и розетки выбирать под них.
- Рабочая температура и температура монтажа по страницам -5…+60 °C, степень защиты IP20.
Примеры
Серверный шкаф с двумя вводами питания
Блок с АВР принимает два питающих входа и раздаёт питание на розетки C13/C19 с фиксацией.
Мониторинг нагрузки по фазе
Контроллер Metered измеряет нагрузку на фазу; к страницам приложены базы MIB.
Частые вопросы
Чем отличаются ATS и STS в названиях?
Страницы не объясняют: в названиях блоки значатся как «с АВР (ATS)» и «с АВР (STS)». Принцип переключения смотреть в документации производителя.
Сколько розеток у NTSS-PDU-STS-DC2211f?
8 розеток C13 и 1 розетка C19, все с фиксацией.
Какая максимальная нагрузка у NTSS-PDU-ATS-DC3110f?
32 А на блок, по таблице страницы.
Нюансы и грабли
- Суммарную нагрузку считать по току блока (10 А, 32 А, 16 А), а не по числу розеток.
- Степень защиты у блоков IP20; данных для установки вне помещения или во влажной среде страницы не дают.
- Страницы не приводят время переключения АВР, схему подключения и протоколы мониторинга, а в документах только сертификат соответствия и базы MIB — паспорт и руководство запрашивать у производителя.
