NTSS · блоки распределения питания (PDU)

Блоки распределения питания NTSS Basic — вертикальный 3ф 16 А и горизонтальные 1U Schuko

Блоки распределения питания NTSS серии Basic без измерения и удалённого доступа: вертикальный трёхфазный 16 А с автоматами и два горизонтальных 1U на 8 розеток Schuko.

Модели семейства

NTSS-PDU-KB412406-3015Трёхфазный вертикальный блок, сталь, 24 розетки C13 и 6 розеток C19, три гидравлических автомата.

Питание	3ф, 400 В, номинальный ток 16 А, мощность 11 кВт
Розетки	24 × C13 и 6 × C19, всего 30
Защита	автоматические выключатели (в названии — 3 гидравлических)
Шнур питания	3 м, вилка IEC 60309
Корпус	сталь, чёрный, IP20
Размеры по странице	52 × 52 мм, глубина 1219 мм
Монтаж	вертикально на профили и ZERO-U
Рабочая температура	-5…+60 °C
Измерение	без измерения, без удалённого доступа
Срок службы	5 лет

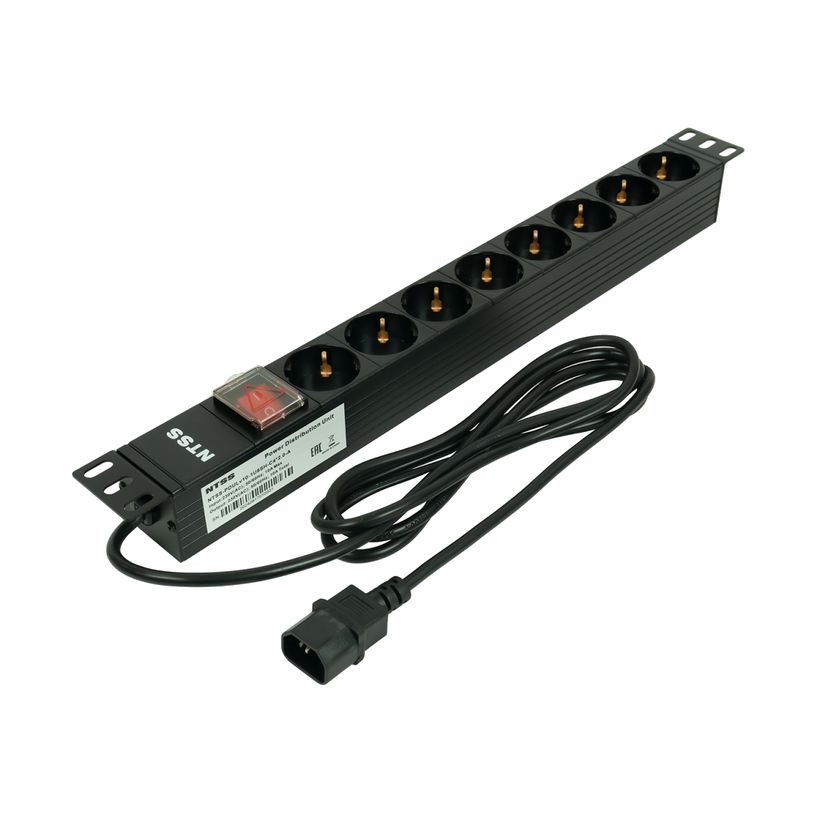

NTSS-PDU-DA1017Горизонтальный блок 19" 1U в алюминиевом корпусе, 8 розеток Schuko, выключатель с подсветкой и крышкой.

Питание	1ф, 230 В, номинальный ток 10 А, 2.3 кВт
Розетки	8 × Schuko
Выключатель	есть, с подсветкой и крышкой
Шнур питания	2 м, вход C14
Корпус	алюминий, чёрный, IP20
Монтаж	горизонтально, 19", 1U
Рабочая температура	-5…+60 °C
Хранение	-5…+70 °C
Масса нетто	1 кг
Измерение	без измерения, без удалённого доступа

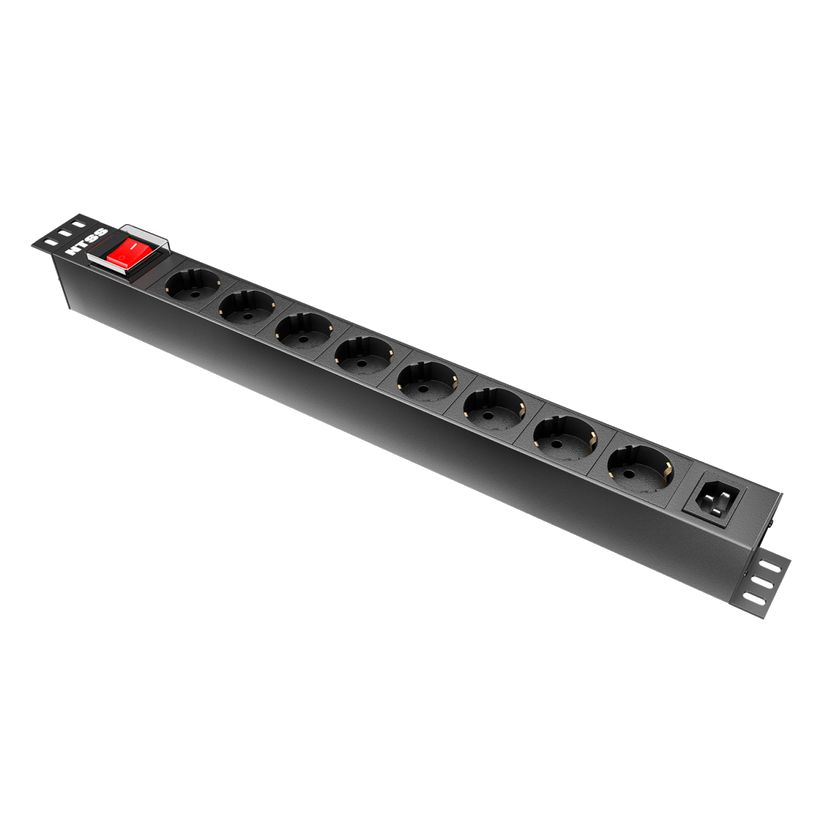

NTSS-PDU-DA1015Горизонтальный блок 19" 1U в пластиковом корпусе, 8 розеток Schuko CEE 7/7, вход IEC 60320 C14 на корпусе, выключатель с подсветкой и крышкой.

Питание	230 В переменного тока, 10 А, 2.3 кВт, 50 Гц
Розетки	8 × Schuko CEE 7/7
Ввод	разъём IEC 60320 C14 на корпусе
Размеры по корпусу	450 × 44.4 × 44.4 мм
Расстояние между крепёжными отверстиями	465 мм
Внутренние соединения	16AWG, 14AWG, медная шина
Корпус	пластик, чёрный, IP20
Температура эксплуатации	-5…+30 °C (паспорт-спецификация)
Температура хранения	-5…+70 °C
Влажность	5–95%

Как это работает и подключается

Серия Basic — без измерения и без контроллера удалённого доступа: в таблицах страниц стоит «Без измерения» и «Контроллер с удалённым доступом: Нет».
Максимальная нагрузка на блок по страницам: 16 А у трёхфазного, 10 А у блоков Schuko.
Для DA1015 паспорт-спецификация описывает блок как одну группу из 8 розеток Schuko с одним кнопочным выключателем с подсветкой под крышкой.

Монтаж

Трёхфазный блок: питание по трём фазам, номинальное напряжение 400 В, подключение шнуром 3 м с вилкой IEC 60309; крепление вертикально.
Блоки 1U: расстояние между крепёжными отверстиями DA1015 — 465 мм; подключение к сети — через вход C14.
Рабочие температуры страниц: -5…+60 °C у KB412406-3015 и DA1017; для DA1015 паспорт-спецификация даёт -5…+30 °C.

Примеры

Вертикальная установка в шкаф

Трёхфазный блок KB412406-3015 ставится вертикально на профили и ZERO-U; питание — шнур 3 м с вилкой IEC 60309.

Горизонтальная установка в стойку 19"

Блоки DA1017 и DA1015 занимают 1U и монтируются горизонтально; восемь розеток Schuko, общий выключатель с подсветкой под крышкой.

Частые вопросы

Есть ли у блоков измерение тока?

Нет: в серии Basic на страницах указано «Без измерения».

Какие розетки в трёхфазном блоке?

24 розетки C13 и 6 розеток C19, всего 30.

Какая степень защиты?

На страницах всех трёх блоков указана IP20.

Нюансы и грабли

У DA1015 данные расходятся: в названии и паспорте-спецификации 2.3 кВт и температура эксплуатации -5…+30 °C, а в таблице страницы — мощность 3,7 кВт и рабочая -5…+40 °C. Опирайтесь на 2.3 кВт (10 А при 230 В) и +30 °C — это строже.
В серии Basic нет ни измерения, ни удалённого доступа; блоки с измерением на фазу в линейке NTSS — серия Metered (отдельная карточка).
Срок службы по страницам — 5 лет, гарантия — 1 год; гарантия не распространяется на нарушение условий эксплуатации, механические повреждения, следы вскрытия, модификации и ремонта.
Размеры трёхфазного блока на странице подписаны как длина 52, ширина 52, глубина 1219 мм; у вертикального блока 1219 мм, вероятно, длина корпуса.
Шнур DA1017 по названию — 2 м с входом C14; у DA1015 вход C14 расположен на корпусе, шнур не заявлен.

Документация

NTSS — страница изделия на сайте производителя (https://ntss.ru/catalog/pdu_basic/blok_raspr_pitaniya_ntss_basic_3f16a_11kvt_3_gidr_avt_24_s13_6_s19_stal_3m_kab_vil_iec_60309/)
NTSS — страница изделия на сайте производителя (https://ntss.ru/catalog/pdu_basic/blok_rozetok_ntss_19_1u_alyuminiy_1f10a_2_3kvt_8_schuko_vykl_s_podsv_i_krysh_2m_kab_vkh_s14/)
NTSS — страница изделия на сайте производителя (https://ntss.ru/catalog/pdu_basic/blok_rozetok_ntss_19_1u_plastik_1f10a_2_3kvt_8_schuko_cee_7_7_vykl_s_podsv_i_krysh_vkh_60320_s14/)
NTSS — паспорт-спецификация блока NTSS-PDU-DA1015 (технический лист)
