NTSS · блоки распределения питания (PDU) с измерением

Блоки распределения питания NTSS Metered — 3ф 32 А, измерение по фазам

Трёхфазные вертикальные PDU NTSS Metered на 32 А, 22 кВт: розетки C13 и C19 (в том числе с фиксацией шнура), три или шесть автоматических выключателей и измерение на каждую фазу.

Модели семейства

NTSS-PDU-DC-CHD-7115Блок с тремя автоматическими выключателями, 36 розеток C13 и 12 розеток C19 с фиксацией, выключатель есть.

Питание	3ф, 32 А, 22 кВт
Розетки	36 × C13 с фиксацией и 12 × C19 с фиксацией
Защита	3 автоматических выключателя
Выключатель	есть
Шнур питания	3 м, вилка IEC 60309
Корпус	алюминий, чёрный
Длина корпуса	1609 мм
Измерение	Metered — на каждую фазу
Масса нетто	17.5 кг
Срок службы	5 лет

NTSS-PDU-DC5215Блок с шестью автоматическими выключателями, 30 розеток C13 и 12 розеток C19, без выключателя.

Питание	3ф, 400 В, 32 А, 22 кВт
Розетки	30 × C13 и 12 × C19
Защита	6 автоматических выключателей
Шнур питания	3 м, вилка IEC 60309
Корпус	алюминий, чёрный, IP44
Размеры по странице	ширина 52 мм, высота 50 мм, глубина 1802 мм
Монтаж	вертикально на профили и ZERO-U
Рабочая температура	-5…+60 °C
Измерение	Metered — на каждую фазу
Масса нетто	17.5 кг

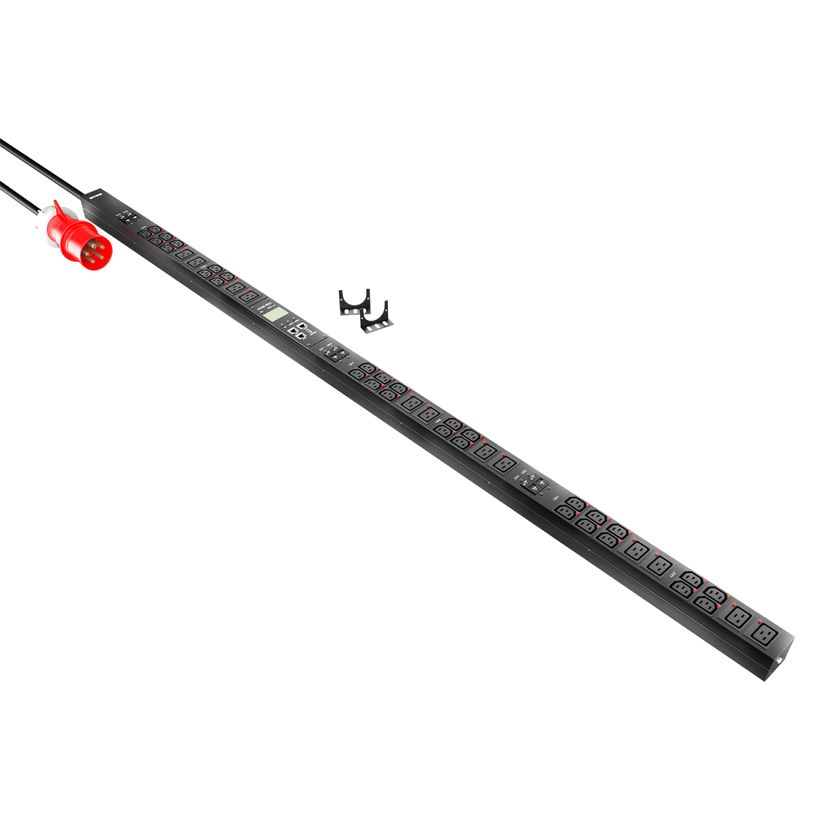

NTSS-PDU-DC5215fТо же, что DC5215, но розетки C13 и C19 с фиксацией шнура.

Питание	3ф, 400 В, 32 А, 22 кВт
Розетки	30 × C13 с фиксацией и 12 × C19 с фиксацией
Защита	6 автоматических выключателей
Шнур питания	3 м, вилка IEC 60309
Корпус	алюминий, чёрный, IP44
Монтаж	вертикально на профили и ZERO-U
Температура монтажа	-5…+60 °C
Хранение	-5…+70 °C
Измерение	Metered — на каждую фазу
Выключатель	нет

Как это работает и подключается

Все модели — вертикальные, на профили и ZERO-U, шнур питания 3 м с вилкой IEC 60309, защита — автоматические выключатели.
Максимальная нагрузка на блок — 32 А; в названии — 22 кВт.
Функции мониторинга: Metered — измерение на фазу (на странице указано одной строкой, интерфейсы связи не названы).

Монтаж

Рабочая температура и температура монтажа — от -5 до +60 °C, хранение и транспортировка от -5 до +70 °C (по страницам DC5215 и DC5215f).
Фиксация выходных шнуров — функция отдельных исполнений (в 7115 — «Да»; для DC5215f — розетки «с фикс.»).

Примеры

Розетки C13 и C19 в одном блоке

В вертикальных блоках сочетаются розетки C13 и C19; исполнения с фиксацией шнуров помечены «f» в артикуле или «с фикс.» в названии.

Учёт по фазам

Функция Metered даёт измерение на каждую фазу; данных о способе съёма показаний страницы не приводят.

Частые вопросы

Что значит Metered?

На страницах: «измерение на фазу».

Чем отличаются DC5215 и DC5215f?

У DC5215f розетки C13 и C19 с фиксацией шнура; остальные параметры на страницах совпадают.

Есть ли общий выключатель?

У NTSS-PDU-DC-CHD-7115 — да, у DC5215 и DC5215f — нет.

Нюансы и грабли

Страница NTSS-PDU-DC-CHD-7115 противоречива: напряжение указано 230 В (у DC5215 — 400 В), количество клиентских розеток — 42, хотя по названию 36 розеток C13 и 12 розеток C19 дают другую сумму. Параметры 7115 уточняйте у поставщика.
Степень защиты IP44 указана на страницах DC5215 и DC5215f; для 7115 она не названа. Паспорта блоков в каталоге не загружены — значение IP44 проверьте у поставщика.
Страницы не называют интерфейс удалённого доступа и способ вывода показаний, хотя блок помечен Metered.
Срок службы 5 лет, гарантия 1 год; техническая спецификация шестиавтоматной модели в каталоге оказалась сканом без текста.
