Пигтейлы оптические NTSS — LC/UPC и ST/UPC, 50/125, буфер 0,9 мм
Симплексные пигтейлы NTSS в LSZH с буфером 0,9 мм: LC/UPC на волокне OM4 и ST/UPC на 50/125; серии Standart и Premium, длина 1 и 1,5 м.
Модели семейства
NTSS-PGT-LC/U-504-1Пигтейл Standart: LC/UPC, OM4, 1 м, пурпурный (маджента).
| Серия СКС | Standart |
| Разъём | LC, полировка UPC |
| Волокно | 50/125, OM4 |
| Длина | 1 м |
| Буфер | 0,9 мм |
| Оболочка | LSZH (нг(А)-HF) |
| Тип шнура | Simplex |
| Тип пигтейла | одинарный |
| Цвет | маджента |
| Масса нетто | 0.0032 кг |

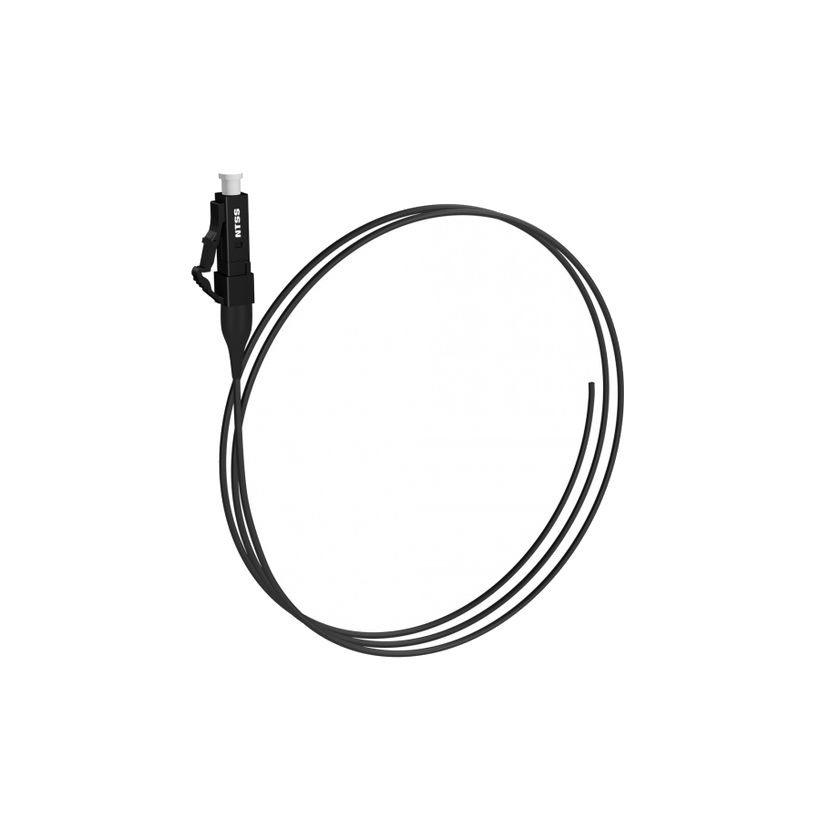

NTSS-PGT-PM-LC/U-504-1.5-BLПигтейл Premium: LC/UPC, OM4, 1.5 м, чёрный.
| Серия СКС | Premium |
| Разъём | LC, полировка UPC |
| Волокно | 50/125, OM4 |
| Длина | 1.5 м |
| Буфер | 0,9 мм |
| Оболочка | LSZH (нг(А)-HF) |
| Тип шнура | Simplex |
| Тип пигтейла | одинарный |
| Цвет | чёрный |
| Масса нетто | 0.007 кг |

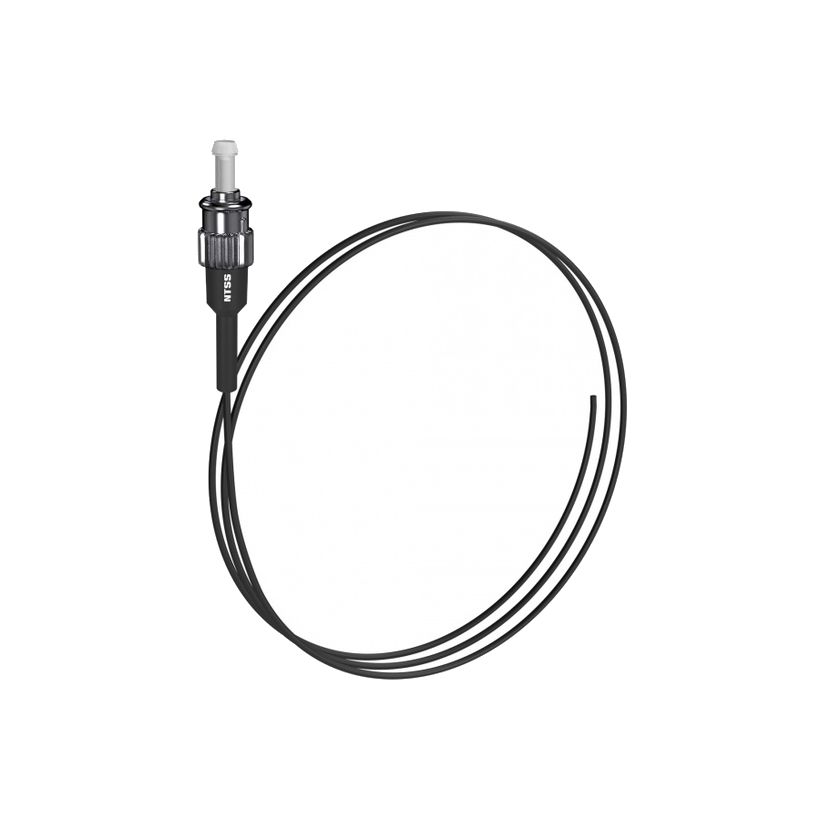

NTSS-PGT-PM-ST/U-50-1.5-BLПигтейл Premium: ST/UPC, 50/125 (на странице OM2), 1.5 м, чёрный.
| Серия СКС | Premium |
| Разъём | ST, полировка UPC |
| Волокно | 50/125, на странице OM2 |
| Длина | 1.5 м |
| Буфер | 0,9 мм |
| Оболочка | LSZH (нг(А)-HF) |
| Тип шнура | Simplex |
| Тип пигтейла | одинарный |
| Цвет | чёрный |
| Масса нетто | 0.007 кг |
Как это работает и подключается
- У всех трёх пигтейлов буфер 0,9 мм, оболочка LSZH, симплекс; хвостовик на страницах — 0,9 мм.
- Серия Standart или Premium читается из артикула: PM — Premium.
- Эксплуатационные условия по страницам: рабочая температура -40…+70 °C, температура монтажа -10…+50 °C, хранения и транспортировки -50…+50 °C.
Монтаж
- Прокладка по странице — внутренняя; монтаж при температуре не ниже -10 °C.
- Срок службы по страницам — 15 лет, гарантия производителя — 1 год.
Примеры
Показательные исполнения
Показательные исполнения — LC/UPC на OM4 (1 м и 1.5 м) и ST/UPC на 50/125 (1.5 м); прокладка по странице — внутренняя.
Частые вопросы
Какой диаметр буфера?
0,9 мм у всех трёх исполнений.
Какая оболочка?
LSZH (нг(А)-HF).
Какой срок службы?
Страницы указывают 15 лет.
Нюансы и грабли
- ST-пигтейл назван на странице OM2, а в заголовке написано только 50/125; LC-пигтейлы названы OM4: тип волокна сверяйте по странице конкретного артикула.
- Технические спецификации пигтейлов в каталоге оказались сканами без текста; оптические параметры (потери, возвратные потери) в карточку не вошли, потому что на страницах их нет.
- Цвет оболочки различается: Standart-пигтейл OM4 — маджента, Premium — чёрные.
