NTSS · коннекторы RJ45

NTSS-PL — коннекторы RJ45 8P8C: Cat6 PREMIUM UTP, 5e FTP и 5e UTP

Вилки RJ45 8P8C NTSS для оконцовки витой пары и патч-кордов: Cat6 PREMIUM сквозная с защитой от зацепов, 5e FTP экранированная и 5e UTP неэкранированная.

Модели семейства

NTSS-PL-PM-RJ45-UTP-6-PTSLКоннектор NTSS PREMIUM RJ45 UTP 8P8C категории 6, универсальный, сквозной, с защитой от зацепов.

Категория	6
Серия СКС	Premium
Разъём	RJ45 8P8C
Тип проводника	универсальный (одножильный и многожильный)
Экранирование	в описании — неэкранированный, в характеристиках — «Экранированный: Да» (расхождение на странице)
Исполнение	сквозной, защита от зацепов

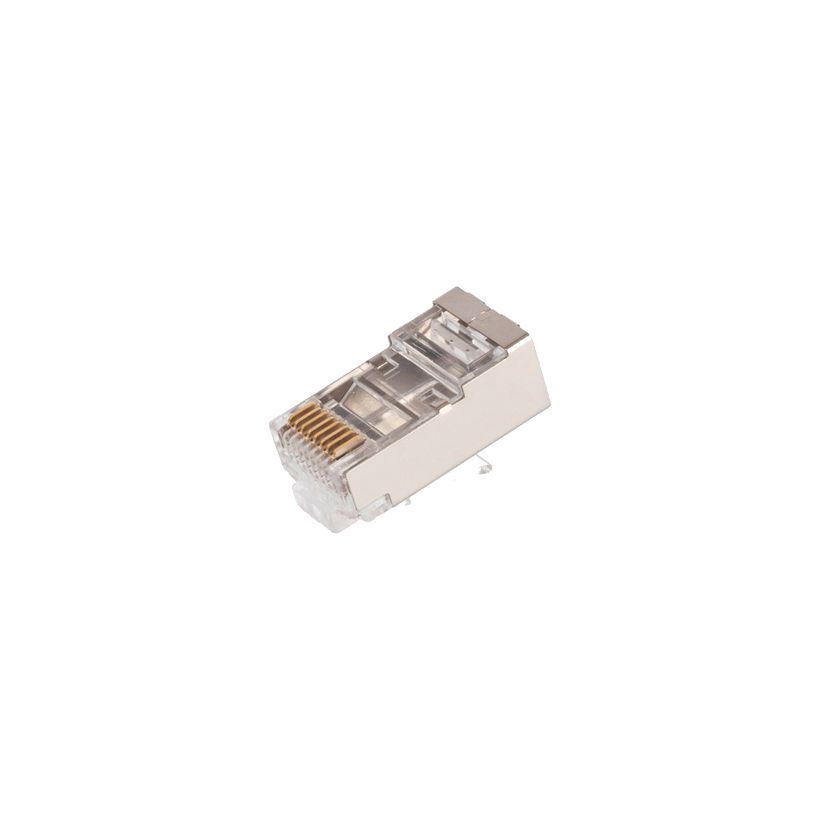

NTSS-PL-FTP-8P8C-5eКоннектор компьютерный RJ45 FTP категории 5e, 8P8C, экранированный.

Категория	5e
Серия СКС	Standart
Экранирование	экранированный
Кабель	UFTP/FUTP/SFTP, Solid, Stranded; 4 пары
Полоса пропускания	125 МГц
Покрытие контактов	золото 3 мкд
Материал корпуса	поликарбонат
Температура работы и монтажа	0…+70 °C

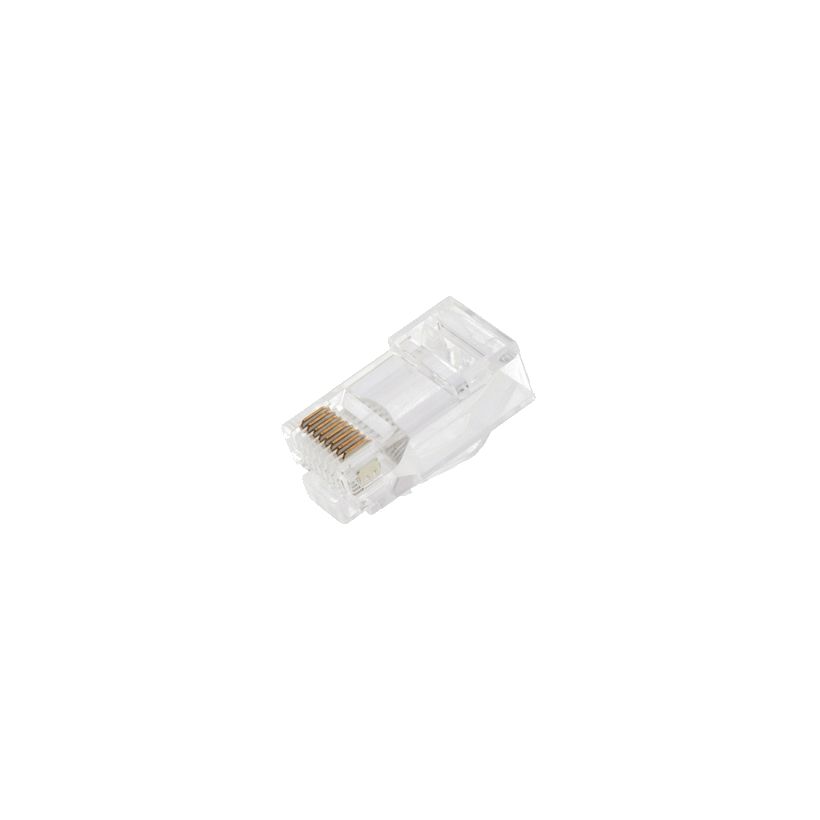

NTSS-PL-UTP-8P8C-5eКоннектор компьютерный RJ45 UTP категории 5e, 8P8C, неэкранированный.

Категория	5e
Серия СКС	Standart
Экранирование	неэкранированный
Кабель	UUTP, Solid, Stranded; 4 пары
Полоса пропускания	125 МГц
Покрытие контактов	золото 3 мкд
Материал корпуса	поликарбонат
Цвет	прозрачный

Как это работает и подключается

Коннектор формата RJ45 8P8C используется для оконцовки кабеля витая пара и для производства патч-кордов.
В конструкции вилки применены ножи, позволяющие оконцевать одножильный и многожильный кабель.
Экранированный вариант (FTP) рассчитан на кабели UFTP/FUTP/SFTP, неэкранированный (UTP) — на UUTP.
Соответствие стандартам для моделей 5e: ISO/IEC 11801, EN50173, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246.

Монтаж

Экранированный коннектор (FTP) страница связывает с кабелями UFTP/FUTP/SFTP, неэкранированный (UTP) — с UUTP: тип кабеля подбирать по этой привязке.
Температура монтажа для моделей 5e — 0…+70 °C.
Коннектор PREMIUM Cat6 — сквозной, с защитой от зацепов; у моделей 5e эти свойства на страницах не заявлены.

Примеры

Оконцовка кабеля витая пара

Вилка RJ45 8P8C ставится на конец кабеля витая пара; ножи вилки рассчитаны и на одножильный, и на многожильный кабель.

Изготовление патч-корда

Те же коннекторы страницы NTSS называют основой для соединительных шнуров (патч-кордов).

Частые вопросы

Какой коннектор брать для экранированного кабеля 5e?

NTSS-PL-FTP-8P8C-5e (экранированный, для UFTP/FUTP/SFTP).

Подходит ли коннектор для многожильного кабеля?

Да, ножи рассчитаны и на одножильный, и на многожильный кабель.

Какая полоса пропускания у коннекторов 5e?

125 МГц.

Нюансы и грабли

На странице NTSS PREMIUM Cat6 написано противоречиво: в описании «неэкранированное исполнение», а в таблице «Экранированный: Да». Пока не уточнено у производителя, не заказывать вслепую под экранированную трассу.
Габариты на страницах не сопоставимы: у Cat6 высота 12, ширина 15, глубина 23 мм, у 5e высота 15, ширина 23, глубина 12 мм — вероятно, оси перепутаны, габариты не использовать для проектных решений.
Сертификат соответствия, указанный на страницах моделей 5e, действует по 09.03.2026 — проверять актуальный.

Документация

NTSS — страница изделия «Коннектор NTSS PREMIUM RJ45 UTP 8Р8С CAT6 универсальный, сквозной, защита от зацепов» на сайте производителя (https://ntss.ru/catalog/konnektory/konnektor_ntss_premium_rj45_utp_8r8s_cat6_universalnyy_skvoznoy_zashchita_ot_zatsepov1091/)
NTSS — страница изделия «Коннектор компьютерный RJ45 FTP 5е кат. 8Р8С» на сайте производителя (https://ntss.ru/catalog/konnektory/konnektor_kompyuternyy_rj45_ftp_5e_kat_8r8s_/)
NTSS — страница изделия «Коннектор компьютерный RJ45 UTP 5е кат. 8Р8С» на сайте производителя (https://ntss.ru/catalog/konnektory/konnektor_kompyuternyy_rj45_utp_5e_kat_8r8s/)
