Серверные шкафы NTSS ПРОЦОД DS и DS-L для ЦОД — 42U и 48U, двойные боковые стенки, роликовые опоры

Чёрные напольные шкафы для центров обработки данных с двойными боковыми стенками, перфорированными дверями, щёточными вводами в потолке, регулируемыми опорами и роликами. 42U и 48U.

Модели семейства

NTSS-DS48-80120-V3.1ПРОЦОД DS 48U 800×1200 мм (серия «Процод - DS-V3»), двойные боковые стенки, панель потолка с щёточными вводами, двери перфорированная и перфорированная двухстворчатая, без панели пола, регулируемые опоры, ролики, RAL 9005.

Высота	48U (2262 мм)
Ширина × глубина	800 × 1200 мм; полезная глубина 1100 мм
Нагрузка	статическая 1500 кг, динамическая 1000 кг
Кабельные вводы в крыше	2, со щётками
Масса нетто	172 кг
Степень защиты	IP20
Профилей 19″	4 (с разметкой U)
Гарантия / срок службы	5 лет / 30 лет

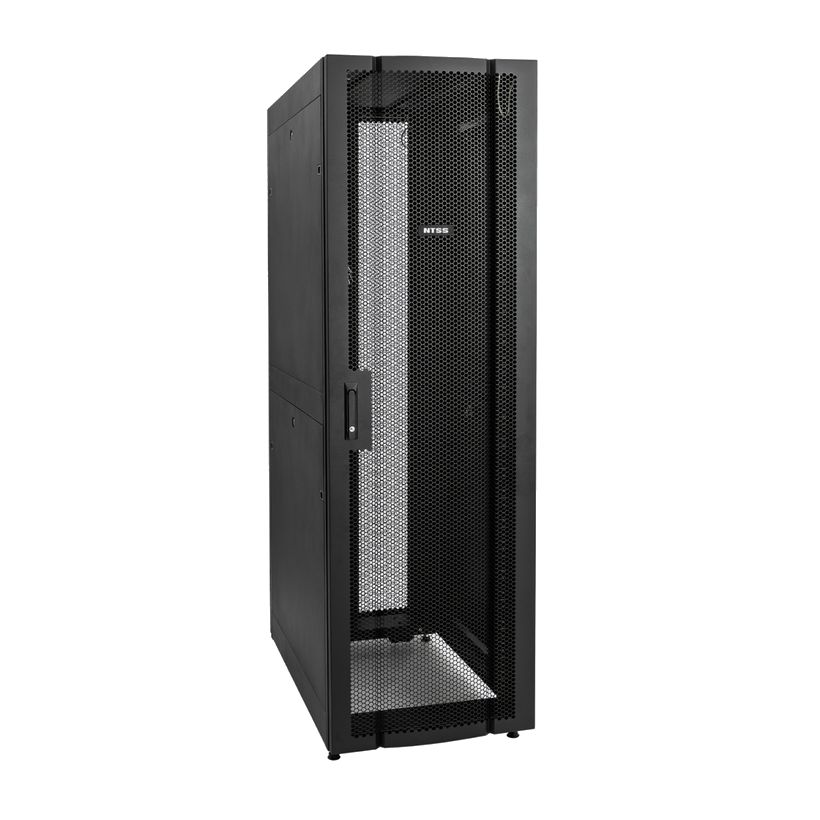

NTSS-DSL42-80120ПРОЦОД DS-L 42U 800×1200 мм, двойные боковые стенки, панель потолка с щёточными вводами, двери перфорированная и перфорированная двухстворчатая, без панели пола, регулируемые опоры, ролики, RAL 9005.

Высота	42U (1996 мм)
Ширина × глубина	800 × 1200 мм; полезная глубина 1100 мм
Нагрузка	статическая 1500 кг, динамическая 1000 кг
Кабельные вводы в крыше	6, со щётками
Масса нетто	171 кг
Тип конструкции	собранный
Степень защиты	IP20
Профилей 19″	4 (с разметкой U)

NTSS-DSL48-60120ПРОЦОД DS-L 48U 600×1200 мм, двойные боковые стенки, панель потолка с щёточными вводами, двери перфорированная и перфорированная двухстворчатая, без панели пола, регулируемые опоры, ролики, RAL 9005.

Высота	48U (2262 мм)
Ширина	600 мм (глубина по названию 1200 мм); полезная глубина 1100 мм
Нагрузка	статическая 1500 кг, динамическая 1000 кг
Масса нетто	140 кг
Тип конструкции	собранный
Двери	перфорированная и перфорированная двухстворчатая
Гарантия / срок службы	5 лет / 30 лет

Как это работает и подключается

Описание ниже относится к шкафу DS (V3), третьему поколению серии, выпускаемому с 2024 года: предсобранная рамная конструкция из двух сварных рам, соединённых горизонтальными профилями.
Двери DS открываются на угол более 180° при одиночной установке и более 120° в рядах. Перфорация типа «сота» с коэффициентом перфорации до 85 %.
Вертикальные 19″ профили DS регулируются по глубине бесступенчато, высота в U нанесена краской; на горизонтальных профилях нанесена маркировка глубины в сантиметрах.
Два щёточных ввода в потолочной панели DS: ширина 98 мм, глубина 912 мм, справа и слева; панель быстросъёмная на фиксирующих шпингалетах.

Монтаж

Для шкафа DS: максимальная нагрузка на один юнит при креплении оборудования на 4 точки не более 150 кг; ролики из комплекта оснащены выдвижной опорой для распределения нагрузки и кратковременной фиксации шкафа при перемещении.
Для шкафа DS: оборудование глубиной более 850 мм можно ставить при вертикальных PDU «розетками на дверь» с помощью угловых кронштейнов (аксессуар).
Для шкафа DS: два полноразмерных лотка для ZERO-U оборудования из комплекта вмещают два типовых блока вертикальных розеток шириной до 56 мм каждый.
Для шкафа DS: крепёж 19″ для квадратных отверстий 9,5 мм; в комплекте 60 единиц крепежа NTSS-M6x16. Эквипотенциальное заземление встроено в конструкцию, двери подключаются гибкими проводниками к ножевым лепестковым клеммам.
Температуры по страницам: монтаж и эксплуатация от +5 до +70 °C, хранение и транспортировка от -40 до +70 °C.

Примеры

Одиночные шкафы и ряды

Шкафы DS рассчитаны на одиночную установку и на системы холодных и горячих коридоров ЦОД; для них предлагается комплект вертикальных и горизонтальных барьерных элементов.

Серверный и кроссовый шкаф

Шкаф DS шириной 800 мм подходит как серверный, так и кроссовый и коммутационный шкаф в рядах машзала.

Частые вопросы

Чем отличаются DS и DS-L?

Серия указана в таблице характеристик: «Процод - DS-V3» у DS и «DS-L» у DS-L. Подробное описание на странице есть только у DS.

Какая нагрузка?

По таблицам всех трёх шкафов: статическая 1500 кг, динамическая 1000 кг.

Какие двери?

Перфорированная и перфорированная двухстворчатая.

Нюансы и грабли

Для шкафа DS в описании сказано, что конструкция предсобранная, а в таблице характеристик тип конструкции указан как «разборный» (при транспортировке в собранном виде на паллете). У DS-L тип — «собранный». Проверять комплектность при приёмке.
Подробное описание конструкции дано только для DS; у DS-L на страницах только таблица характеристик и название, поэтому детали DS (150 кг на юнит, лотки ZERO-U, комплект крепежа) на DS-L не переносить.
У DS-L 42U в таблице шесть вводов в крыше, у DS 48U — два; у DS-L 48U 600×1200 количество вводов на странице не указано.
В названии всех трёх шкафов — «без панели пола».
