NTSS · напольные телекоммуникационные шкафы 19″

Напольные шкафы NTSS серии R — разборные 19″ шкафы 22U, 32U и 42U для СКС и кроссов

Напольные разборные шкафы с четырьмя профилями 19″, съёмными боковыми стенками и регулируемыми опорами: 22U и 32U (600×800 мм), 42U (800×800 мм). Для распределителей этажа и кроссов.

Модели семейства

NTSS-R22U6080PDШкаф R 22U 600×800 мм, 4 профиля 19″, двери перфорированная и сплошная металл, боковые стенки съёмные, регулируемые опоры, RAL 7035.

Высота	22U (1102 мм)
Ширина × глубина	600 × 800 мм; полезная глубина 710 мм
Двери	перфорированная и сплошная металл
Статическая нагрузка	1000 кг
Масса нетто	49 кг; 3 места
Степень защиты	IP20

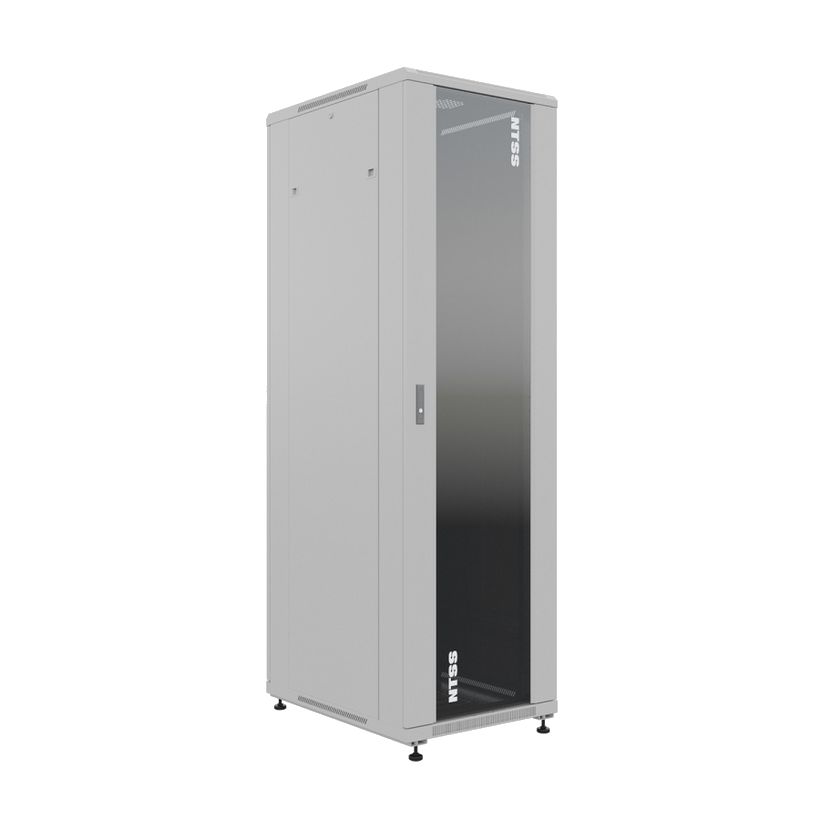

NTSS-R32U6080GSШкаф R 32U 600×800 мм, 4 профиля 19″, двери стекло и сплошная металл, боковые стенки съёмные, регулируемые опоры, RAL 7035.

Высота	32U (1542 мм)
Ширина × глубина	600 × 800 мм; полезная глубина 710 мм
Двери	стекло и сплошная металл
Статическая нагрузка	1000 кг
Масса нетто	71,3 кг; 3 места
Степень защиты	IP20

NTSS-R42U8080GSШкаф R 42U 800×800 мм, 4 профиля 19″, двери стекло и сплошная металл, боковые стенки съёмные, регулируемые опоры, RAL 7035.

Высота	42U (1987 мм)
Ширина × глубина	800 × 800 мм; полезная глубина 710 мм
Двери	стекло и сплошная металл
Статическая нагрузка	1000 кг
Масса нетто	123,9 кг; 4 места
Степень защиты	IP20

Как это работает и подключается

Шкаф предназначен для пассивного и активного оборудования стандарта ГОСТ Р МЭК 60297; оборудование других размеров размещают на специальных полках.
Глубина 800 мм допускает оборудование длиной 710 мм: коммутаторы, кроссовое и коммутационное оборудование, горизонтальные PDU, устройства видеорегистрации.
Шкаф поставляется в разобранном виде, весь необходимый крепёж в комплекте; сборка простая и быстрая.

Монтаж

Боковые панели на защёлках, регулируемые опоры входят в стандартную комплектацию; в крыше один кабельный ввод без щёток.
Температура монтажа и эксплуатации от +5 до +70 °C, хранение и транспортировка от -40 до +70 °C.
Поставка в 3 (22U, 32U) или 4 места (42U) — учитывать при доставке в помещение.

Примеры

Распределитель этажа в СКС

Шкафы 22U и 32U производитель называет шкафами для создания распределителей этажа в СКС; 22U — для бюджетных решений с небольшим количеством оборудования.

Кроссовый шкаф

42U 800×800 обычно применяется для кроссовых полей: ширина 800 мм позволяет увеличить количество шнуров и кабелей кроссовых полей.

Частые вопросы

Какая нагрузка?

Статическая нагрузка 1000 кг у всех трёх исполнений.

Что в комплекте?

Разобранный шкаф с крепежом; регулируемые опоры входят в стандартную комплектацию.

Какая гарантия и срок службы?

Гарантия 1 год, срок службы 30 лет.

Нюансы и грабли

Перфорированная передняя дверь немного улучшает обмен воздухом, но не позволяет разместить высоконагруженное оборудование с тепловыделением более нескольких киловатт. Для шкафов со стеклянной передней и глухой задней дверью производитель тоже ограничивает наполнение оборудованием с малым тепловыделением — до нескольких киловатт.
Шкафы с перфорированными дверями устойчивее к повреждению, чем с остеклёнными.
Полезная глубина 710 мм при глубине шкафа 800 мм: оборудование длиннее 710 мм в шкаф не встанет.
