Направляющие и профили NTSS — 19" профили для настенных W 9U и опорные направляющие до 100 кг
Направляющие NTSS для шкафов: пара 19" профилей 9U для настенных шкафов серии W и опорные направляющие для поддержки оборудования до 100 кг (шкафы глубиной 600 мм и 2U длиной 500–800 мм).
Модели семейства
NTSS-19/9-WПара 19" профилей 9U для настенных шкафов серии W.
| Исполнение | пара, в упаковке 2 шт |
| Высота | 9U, 400 мм |
| Сечение профиля | ширина 23 мм, глубина 32 мм |
| Для шкафов | настенных серии W |
| Температура монтажа и работы | +5…+70 °C |
| Хранение | -40…+70 °C |
| Срок службы | 30 лет |
| Гарантия | 1 год |
| Масса нетто | 0.25 кг |

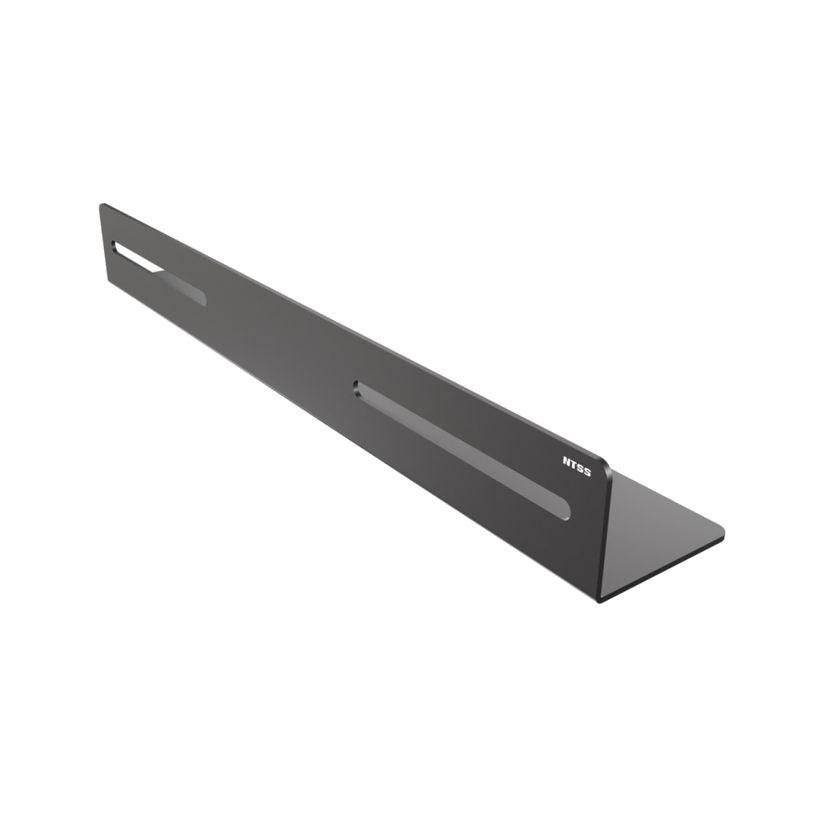

NTSS-YP-H-600-BLПара опорных направляющих для шкафов глубиной 600 мм, усиленные до 100 кг, чёрные RAL 9005.
| Исполнение | пара |
| Для шкафов | глубиной 600 мм, универсальные |
| Нагрузка | усиленные до 100 кг |
| Размеры | высота 44 мм, ширина 60 мм, глубина 350 мм |
| Цвет | RAL 9005 чёрный |
| Температура монтажа и работы | +5…+70 °C |
| Хранение | -40…+70 °C |
| Срок службы | 30 лет |
| Гарантия | 1 год |
| Масса нетто | 1.1 кг |
NTSS-YP-H-2U-5080-BLПара направляющих 2U длиной 500–800 мм для поддержки оборудования, нагрузка 100 кг, чёрные RAL 9005.
| Исполнение | пара, 2U |
| Длина | 500-800 мм (по названию) |
| Нагрузка | 100 кг |
| Размеры по странице | ширина 70 мм, глубина 500 мм |
| Цвет | RAL 9005 чёрный |
| Температура монтажа и работы | +5…+70 °C |
| Хранение | -40…+70 °C |
| Срок службы | 30 лет |
| Гарантия | 5 лет |
| Масса нетто | 5 кг |
Как это работает и подключается
- В серии показаны два разных изделия: 19" профили для настенного шкафа и опорные направляющие для поддержки оборудования.
- Условия по страницам: температура монтажа и рабочая +5…+70 °C, хранения и транспортировки -40…+70 °C; расчётный срок службы 30 лет.
Монтаж
- Направляющие поставляются парой; в упаковке профилей 9U — 2 шт.
- Профили 9U подходят для настенных шкафов серии W; опорные направляющие в таблице отнесены к универсальным (не привязаны к серии).
Примеры
Оснащение настенного шкафа
Пара профилей NTSS-19/9-W на 9U — для настенных шкафов серии W.
Тяжёлое оборудование в шкафу
Опорные направляющие NTSS-YP-H-600-BL и NTSS-YP-H-2U-5080-BL рассчитаны на нагрузку до 100 кг на пару.
Частые вопросы
Профили и направляющие — одно и то же?
Нет: NTSS-19/9-W — 19" профили настенного шкафа, NTSS-YP-H — опорные направляющие под оборудование.
Какая нагрузка?
Усиленные направляющие: 100 кг; профили 9U нагрузку не заявляют.
Нюансы и грабли
- Паспорта в папке нет (PDF — только заключение Минпромторга без технических данных), порядок монтажа в текстах не описан.
- У NTSS-YP-H-2U-5080-BL гарантия 5 лет, у остальных профилей и направляющих — 1 год.
- На странице 2U-направляющих указаны ширина 70 и глубина 500 мм, а в названии — длина 500-800 мм: подходящую под шкаф длину уточняйте.
