NTSS · уличные климатические шкафы
Шкафы NTSS RT — напольные климатические шкафы 19″ для установки на открытом воздухе, IP55
Неразборные сварные шкафы с цоколем для телекоммуникационного оборудования на улице. Температуру держат обогреватель и вентиляция (18U) или кондиционер 1,5 кВт (24U и 42U).
Модели семейства
NTSS-RT18U6080H250VIP55Шкаф RT 18U (ШхВхГ) 600x1170x800 мм, 4 профиля 19″, с обогревом 250 Вт и вентиляцией, IP55, RAL 7035.
| Высота | 18U (1170 мм) |
| Ширина × глубина | 600 × 800 мм; полезная глубина 730 мм |
| Климатика | обогрев 250 Вт и вентиляция; термостат и гигростат |
| Защита питания | автоматический выключатель, розетка в комплекте |
| Степень защиты | IP55 |
| Профилей 19″ | 4 |
| Масса нетто | 115 кг |
NTSS-RT24U7060IP55-C1.5Шкаф RT 24U, ширина 700 мм, высота 1440 мм, с кондиционером 1.5 кВт, IP55, RAL 7035.
| Высота | 24U (1440 мм) |
| Ширина | 700 мм |
| Климатика | кондиционер 1.5 кВт; мощность нагревателя 1000 Вт |
| Полезная глубина | 730 мм |
| Степень защиты | IP55 |
| Розетка в комплекте | да |
| Масса нетто | 167 кг |

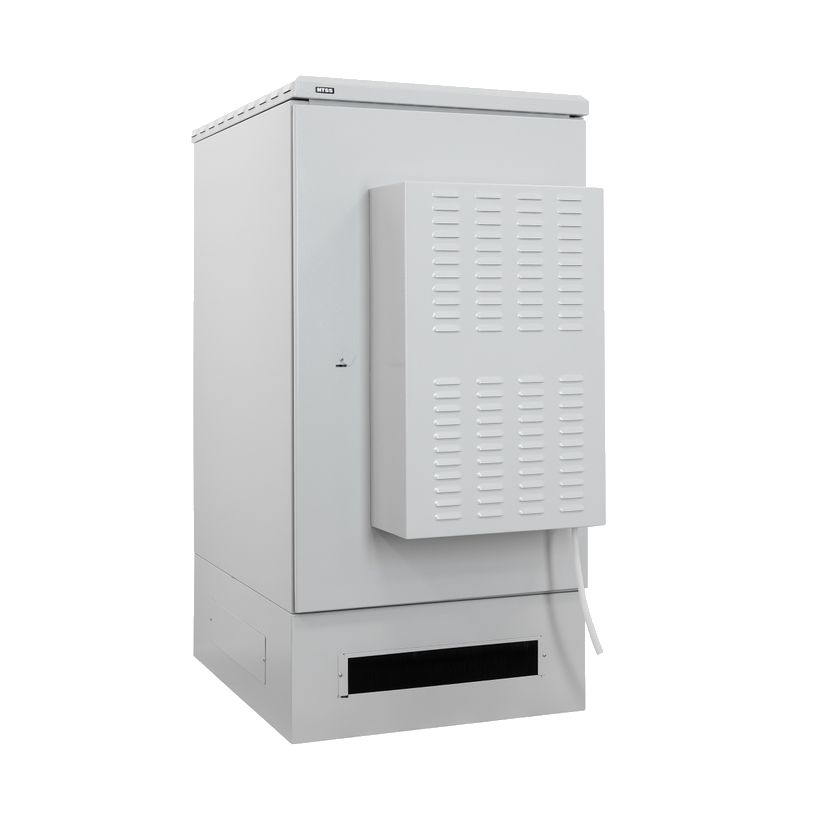

NTSS-RT42U70100IP55-C1.5Шкаф RT 42U (ШхВхГ) 700x2175x1000 мм, 4 профиля 19″, с кондиционером 1.5 кВт, IP55, RAL 7035.
| Высота | 42U (2175 мм) |
| Ширина × глубина | 700 × 1000 мм; полезная глубина 730 мм |
| Климатика | кондиционер 1.5 кВт; мощность нагревателя 1000 Вт; термостат и гигростат |
| Защита питания | автоматический выключатель, розетка в комплекте |
| Степень защиты | IP55 |
| Профилей 19″ | 4 |
| Масса нетто | 199 кг |
Как это работает и подключается
- Шкаф с двумя дверями устанавливается на цоколь. Конструкция неразборная — шкаф можно сразу вводить в эксплуатацию.
- У шкафа на 18U нужная температура внутри поддерживается потолочным блоком вентиляторов и обогревателем, подключёнными к термостату.
- Двери с ригельными замками, покрытие — порошково-полимерная краска, цвет RAL 7035 (светло-серый).
Монтаж
- Производитель заявляет работу при температуре от -50 до +50 °C; хранение и транспортировка — в том же диапазоне. Климатическое исполнение УХЛ, категория 1.1 по ГОСТ 15150-69.
- Доступ к креплению внешних элементов конструкции возможен только изнутри шкафа; крыша съёмная.
- Внутреннее покрытие абсорбирует влагу, образующуюся на внутренней поверхности крыши; корпус и материал уплотнителя защищают от электромагнитных помех.
Примеры
Оборудование на открытом воздухе
Шкафы предназначены для установки активного и пассивного телекоммуникационного оборудования на открытом воздухе и защищают его от осадков и сезонных колебаний температуры.
Частые вопросы
Какая степень защиты?
IP55 у всех трёх исполнений.
Чем отличаются исполнения?
Высотой (18U, 24U, 42U) и климатикой: 18U — обогрев 250 Вт и вентиляция, 24U и 42U — кондиционер 1.5 кВт и нагреватель 1000 Вт.
Какая гарантия?
1 год; срок службы по страницам — 5 лет.
Нюансы и грабли
- У шкафа 24U в названии указана глубина 600 мм, а в таблице характеристик — 800 мм. Глубину этого исполнения нужно уточнить у производителя до размещения оборудования.
- Полезная глубина на всех трёх страницах одинаковая — 730 мм, хотя полные глубины у шкафов разные; учитывать при выборе оборудования.
- Напряжение питания и потребляемая мощность шкафов на страницах не приведены; кондиционер указан как «1.5 кВт» без пояснения (холодопроизводительность это или мощность) — смотреть паспорт RT.
- Описание особенностей (УХЛ, материалы, защита от ЭМП) приведено только на странице 18U; на остальных страницах его нет.
