Оптические модули NTSS SFP/SFP+/SFP28 — одномодовые, с DDM, для связи на 10 и 40 км
Одномодовые оптические модули NTSS с функцией DDM: SFP 1,25 Гбит/с одноволоконный WDM, SFP+ 10 Гбит/с и SFP28 25 Гбит/с двухволоконные с разъёмом LC Duplex.
Модели семейства
NTSS-SFP+10G-ER-1540LDМодуль SFP+ 10 Гбит/с, duplex LC, Tx/Rx 1550 нм, SM, дальность до 40 км, DDM.
| Скорость передачи данных | 10 Гбит/с |
| Форм-фактор | SFP+ |
| Разъём | LC Duplex (двухволоконный) |
| Длина волны Tx / Rx | 1550 нм / 1550 нм |
| Расстояние передачи | 40 км |
| Тип лазера | EML |
| Оптический бюджет | 12 дБ |
| Рабочая температура | 0…+70 °C |

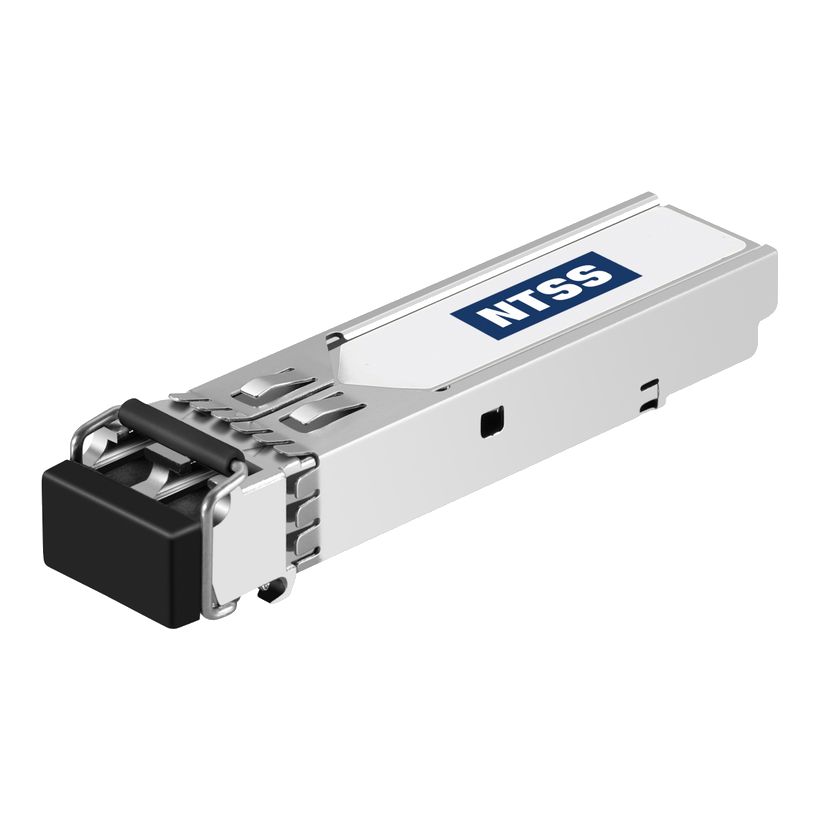

NTSS-SFP28-25G-1310LDМодуль SFP28 25 Гбит/с, duplex LC, Tx/Rx 1310 нм, SM, дальность до 10 км, DDM.
| Скорость передачи данных | 25 Гбит/с |
| Форм-фактор | SFP28 |
| Разъём | LC Duplex (двухволоконный) |
| Волокно | SM |
| Расстояние передачи | 10 км |
| Функция DDM | да |
| Масса нетто | 0,04 кг |

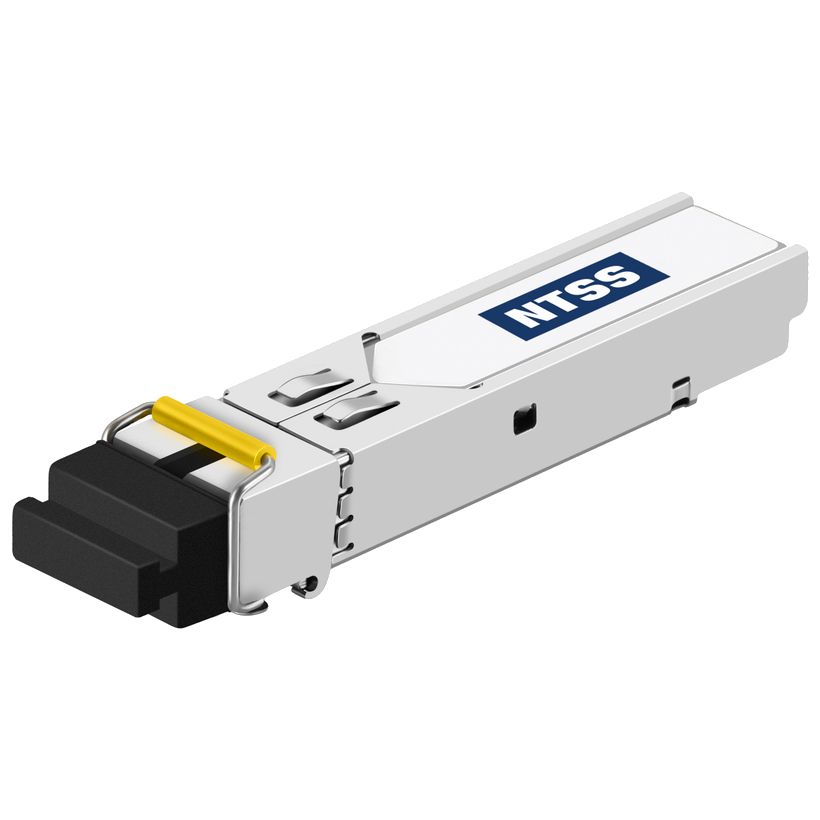

NTSS-SFP-1.25G-53-40SDМодуль SFP 1,25 Гбит/с, simplex SC, WDM, SM, дальность до 40 км, DDM.
| Скорость передачи данных | 1,25 Гбит/с |
| Форм-фактор | SFP |
| Разъём | SC (одноволоконный, WDM) |
| Длина волны | WDM: 1310 и 1550 нм; порядок Tx/Rx в названии и в таблице страницы расходится |
| Расстояние передачи | 40 км |
| Тип лазера | FP |
| Оптический бюджет | 17 дБ |
| Рабочая температура | 0…+70 °C |
Как это работает и подключается
- Двухволоконные модули NTSS SFP работают по двум волокнам на одной длине волны: по одному волокну сигнал идёт в одну сторону, по второму — в обратную. В качестве пары используется такой же SFP-модуль.
- Одноволоконные модули используют спектральное уплотнение WDM: передатчик одного модуля должен работать на той же длине волны, что приёмник устройства на другой стороне линии.
- Все NTSS SFP-модули имеют функцию контроля параметров производительности DDM.
- По описанию производителя, в зависимости от источника излучения расстояние работы модулей варьируется от 100 м до 100 км.
Монтаж
- Форм-фактор модуля (SFP, SFP+, SFP28) должен соответствовать слоту оборудования.
- Температура эксплуатации по страницам SFP и SFP+ — от 0 до +70 °C, хранения — от -40 до +85 °C. Для SFP28 на странице эти температуры не указаны.
- WDM-модули ставятся только парой с зеркальными длинами волн; подбор пары делать по маркировке модулей.
Примеры
Связь по двум волокнам
Двухволоконные модули (SFP+ и SFP28 на страницах) соединяют коммутаторы, серверы и компьютеры со слотами SFP; в качестве пары используется такой же модуль.
Связь по одному волокну
Одноволоконный WDM-модуль принимает и передаёт по одному волокну на разных длинах волн; работает строго в паре.
Частые вопросы
Чем отличаются одноволоконный и двухволоконный модули?
Двухволоконный (LC Duplex) использует два волокна и одну длину волны. Одноволоконный (SC, WDM) использует одно волокно и две длины волны, работает только в паре.
Есть ли контроль параметров?
Да, у всех модулей NTSS есть функция DDM.
Какая гарантия?
1 год.
Нюансы и грабли
- У WDM-модуля порядок длин волн в названии (Tx/Rx 1550/1310 нм) и в таблице (передатчик 1310 нм, приёмник 1550 нм) разный. Направление не принимать на веру: сверять маркировку самого модуля и парного модуля.
- Оптический бюджет указан только для SFP+ (12 дБ) и WDM SFP (17 дБ); для SFP28 на странице его нет — запас по линии брать у производителя.
- Модуль без пары WDM не работает: нужны два модуля, подобранные друг к другу.
Документация
- NTSS — страница изделия на сайте производителя (# Модуль NTSS SFP+ 10Гбит/с, duplex LC, Tx/Rx 1550нм, SM, дальность до 40км, DDM)
- NTSS — страница изделия на сайте производителя (# Модуль NTSS SFP28 25Гбит/с, duplex LC, Tx/Rx 1310нм, SM, дальность до 10км, DDM)
- NTSS — страница изделия на сайте производителя (# Модуль NTSS SFP 1,25Гбит/с, simplex SC, WDM Tx/Rx 1550/1310нм, SM, дальность до 40км, DDM)
