Полки NTSS для шкафов — напольные R/RS, настенные W, универсальные PC/PCM/DS
Стационарные полки NTSS: для напольных шкафов глубиной 600 мм, для настенных шкафов серии W и универсальные для шкафов глубиной 1070 и 1200 мм; нагрузка от 20 до 250 кг.
Модели семейства
NTSS-FS-600Полка 470×350 мм для напольных шкафов глубиной 600 мм серий R и RS, цвет RAL 7035.
| Размеры | 470 × 350 мм, высота 50 мм |
| Для шкафов | напольных глубиной 600 мм, серии R / RS |
| Нагрузка | до 60 кг |
| Тип | стационарная, не выдвижная |
| Цвет | RAL 7035 светло-серый |
| Температура монтажа и работы | +5…+70 °C |
| Хранение | -40…+70 °C |
| Срок службы | 30 лет |
| Гарантия | 1 год |
| Масса нетто | 3 кг |

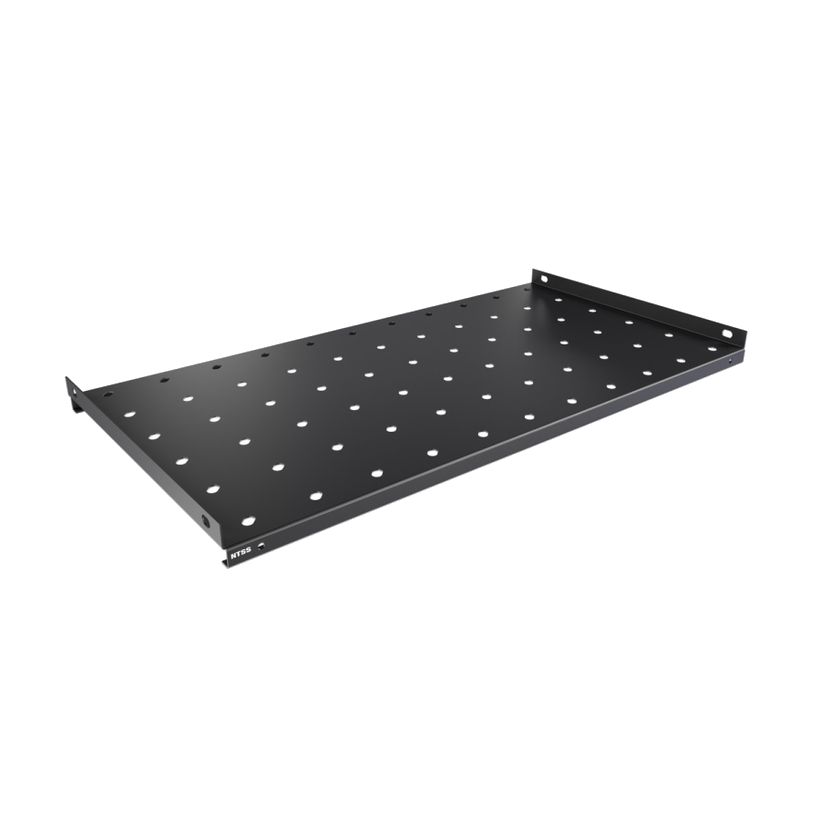

NTSS-FSW-450-BLПолка 488×255 мм для настенных шкафов серии W глубиной 450 мм, чёрная RAL 9005.
| Размеры | 488 × 255 мм, высота 28 мм |
| Для шкафов | настенных серии W глубиной 450 мм |
| Нагрузка | до 20 кг |
| Тип | стационарная, не выдвижная |
| Цвет | RAL 9005 чёрный |
| Температура монтажа и работы | +5…+70 °C |
| Хранение | -40…+70 °C |
| Срок службы | 30 лет |
| Гарантия | 1 год |
| Масса нетто | 1.1 кг |

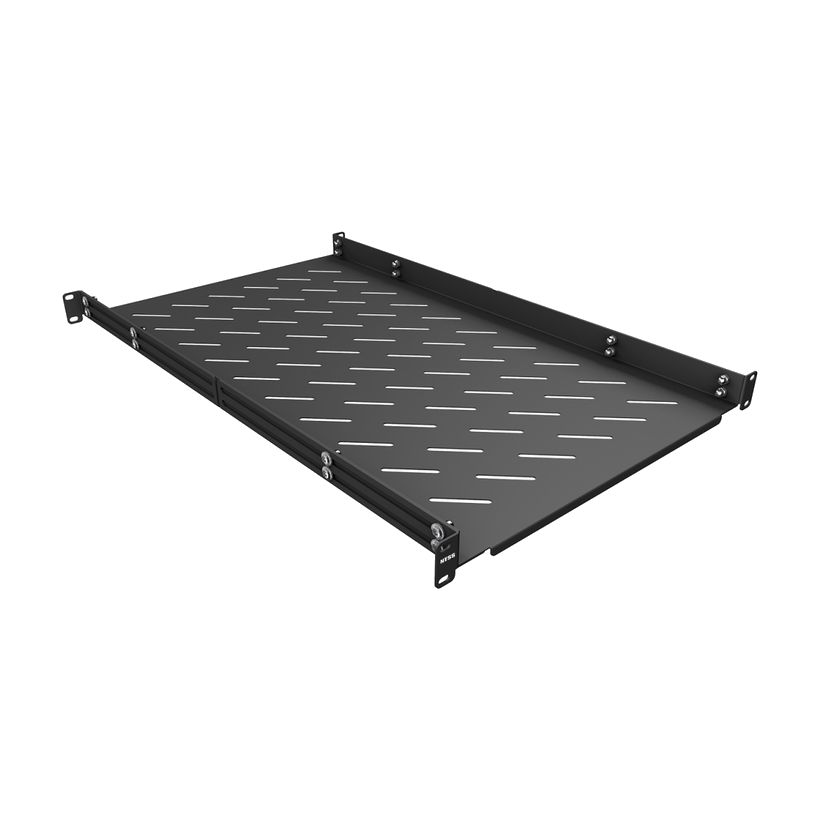

NTSS-MS-1070/1200-BLУниверсальная полка 1U для шкафов глубиной 1070 и 1200 мм серий PC, PCM и DS, чёрная RAL 9005.
| Размеры | ширина 482 мм, глубина 700 мм, высота 1U (44 мм) |
| Для шкафов | глубиной 1070 и 1200 мм, серии PC / PCM / DS |
| Нагрузка | 50 кг на странице, 60 кг в паспорте |
| Монтажная глубина (паспорт) | 690-800 мм |
| Тип | стационарная, не выдвижная |
| Цвет | RAL 9005 чёрный |
| Гарантия | 5 лет по странице, 60 месяцев по паспорту |
| Срок службы | 30 лет |
| Масса нетто | 3 кг по странице, 6 кг в паспорте |
| Температура монтажа и работы | +5…+70 °C |
NTSS-MS-FSH-1070/1200-BLРаздвижная усиленная универсальная полка для шкафов серии DS глубиной 1070/1200 мм (по паспорту).
| Нагрузка | до 150 кг |
| Тип | раздвижная |
| Монтажная глубина | 700-950 мм |
| Глубина по полотну | 700-950 мм |
| Масса | 9 кг |
| Цвет | RAL 9005 |
| Крепёж | M6 (винт, квадратная гайка, шайба), 8 комплектов |
NTSS-FS-HR-800-BLУниверсальная полка 2U, усиленная до 250 кг, для шкафов глубиной 800-1000 мм (по паспорту).
| Нагрузка | до 250 кг |
| Высота | 2U |
| Глубина по полотну | 550 мм |
| Монтажная глубина | 554-805 мм |
| Масса | 9 кг |
| Цвет | RAL 9005 |
| Крепёж | M6 (винт, квадратная гайка, шайба), 16 комплектов |
NTSS-FS-HR-1000-BLУниверсальная полка 2U, усиленная до 250 кг, для шкафов глубиной 1000-1200 мм (по паспорту).
| Нагрузка | до 250 кг |
| Высота | 2U |
| Глубина по полотну | 750 мм |
| Монтажная глубина | 754-1005 мм |
| Масса | 11 кг |
| Цвет | RAL 9005 |
| Крепёж | M6 (винт, квадратная гайка, шайба), 16 комплектов |
Как это работает и подключается
- Универсальные полки устанавливаются горизонтально на четыре 19" профиля шкафов серий PC и DS; высоту установки определяет проект или монтаж.
- Нагрузка зависит от модели: паспорт даёт 60 кг для NTSS-MS-1070/1200-BL, 150 кг для раздвижной и 250 кг для усиленных 2U.
- Паспорт на универсальные полки соответствует семейству ГОСТ 28601, ГОСТ IEC 62208-2013, ГОСТ 14254-2015 (IEC 60529:2013), ГОСТ IEC 61439-1-2013, ГОСТ IEC 61439-2-2015, DIN 41494, ETSI.
Монтаж
- Серийные полки крепятся на передние и задние 19" профили (две пары) типовыми наборами M6: 8 комплектов для нагрузки до 150 кг включительно, 16 — для 250 кг.
- Порядок монтажа универсальной полки по паспорту: поставить 19" профили на нужную глубину; ослабить винты регулируемых по глубине уголков; примерить полку на нужной высоте — на всех четырёх профилях одинаково; закрепить спереди и сзади на ВСЕ точки крепления; затянуть винты уголков сначала передние, затем задние.
- Полки рассчитаны на работу в помещении; условия по температуре и влажности те же, что у шкафов серий PC и DS. Обслуживания не требуют.
Примеры
Оборудование без штатного крепления к 19" профилям
Паспорт: универсальные полки предназначены для размещения оборудования, не имеющего штатных способов крепления к 19" профилям.
Настенный шкаф W
Полка NTSS-FSW-450-BL 488×255 мм рассчитана на нагрузку до 20 кг.
Частые вопросы
Выдвижные ли эти полки?
Страницы указывают «Выдвижная полка: Нет». В паспорте есть отдельная раздвижная NTSS-MS-FSH-1070/1200-BL (по глубине).
Сколько крепежа нужно?
Комплекты M6: 8 штук до 150 кг, 16 — для 250 кг.
Какой срок службы?
30 лет по страницам и паспорту.
Нюансы и грабли
- Нагрузка на NTSS-MS-1070/1200-BL расходится: 50 кг на странице и 60 кг в паспорте; масса тоже (3 и 6 кг). Закладывайте меньшую нагрузку — 50 кг.
- Гарантия: у FS-600 и FSW-450 — 1 год, у MS-1070/1200 — 5 лет (в паспорте 60 месяцев); расчётный срок службы — 30 лет.
- Паспорт требует закреплять полку на ВСЕ точки крепления к 19" профилям и затягивать винты уголков сначала передние, затем задние.
- Полка NTSS-FS-600 — серии R / RS, FSW-450 — серии W, MS — PC / PCM / DS: перед заказом сверьте серию и глубину шкафа.
