Транковые сборки NTSS MPO/MTP — многоволоконные сборки для ЦОД и магистралей высокой плотности
Транковые сборки с разъёмами MPO/MTP на обоих концах: 8 волокон OM4 (полярность A и B, MPO/UPC) и 12 волокон G.652.D (MTP/APC). Для кассет MPO и ЦОД.
Модели семейства
| Волокон / тип | 8 / OM4 50/125 |
| Разъёмы | MPO/UPC (male) – MPO/UPC (male) |
| Полярность | A |
| Длина | 20 м |
| Оболочка / цвет | LSZH (нг(А)-HF), маджента |
| Масса нетто | 0,198 кг |
| Серия СКС | Standart |
| Гарантия | 1 год |

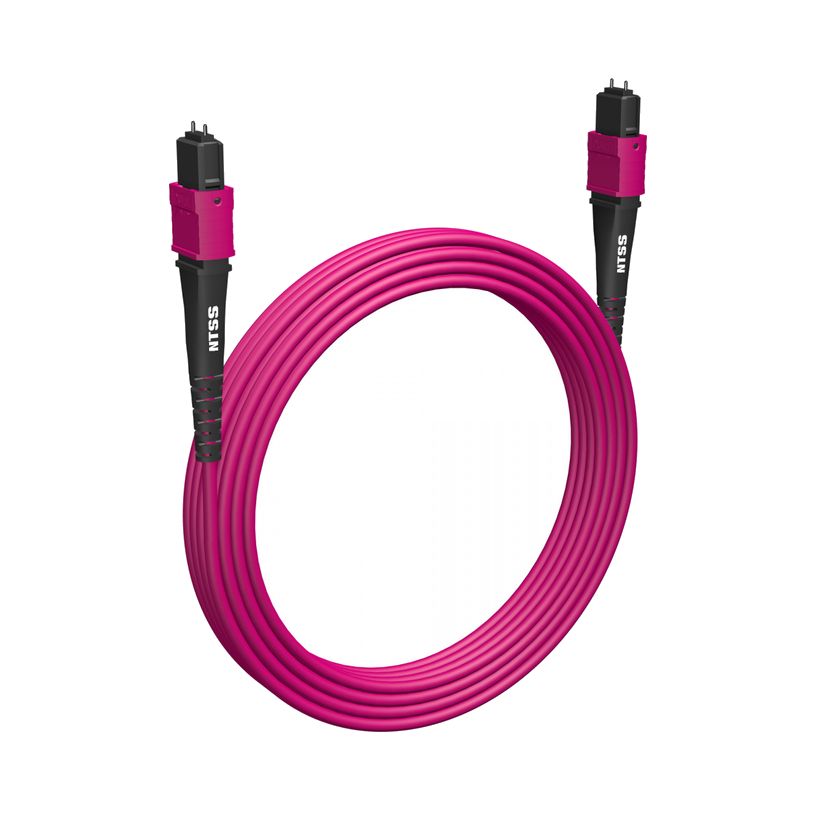

| Волокон / тип | 8 / OM4 50/125 |
| Разъёмы | MPO/UPC (male) – MPO/UPC (male) |
| Полярность | B |
| Длина | 40 м |
| Оболочка / цвет | LSZH (нг(А)-HF), маджента |
| Масса нетто | 0,376 кг |
| Серия СКС | Standart |
| Гарантия | 1 год |

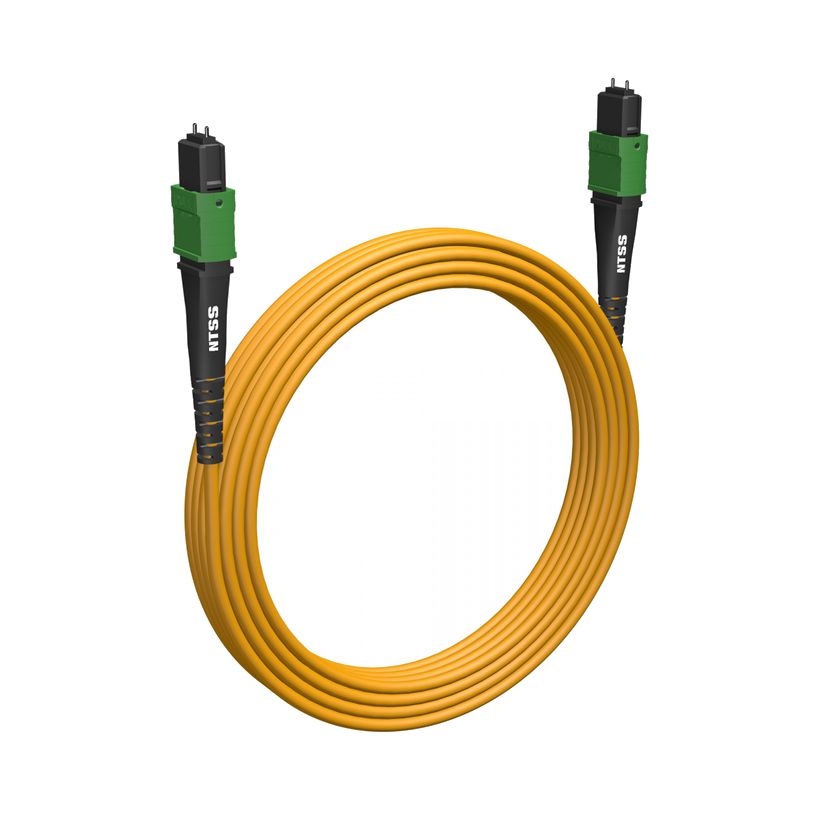

| Волокон / тип | 12 / G.652.D (9/125 OS2) |
| Разъёмы | MTP/APC (female) – MTP/APC (female) |
| Полярность | A |
| Длина | 20 м |
| Оболочка / цвет | LSZH (нг(А)-HF), жёлтый |
| Масса нетто | 0,198 кг |
| Серия СКС | Premium |
| Гарантия | 5 лет |
Как это работает и подключается
- Сборка состоит из оптических волокон в оболочке LSZH, оконцованных разъёмами MPO с обеих сторон.
- Все изделия проходят 100 % заводское тестирование; производитель заявляет сокращение времени монтажа на 70 %.
- Исполнения различаются типом волокна (OM4 или G.652.D), количеством волокон, полярностью (A или B), полировкой (UPC или APC) и типом разъёма (male или female).
Монтаж
- Температуры по страницам: монтаж от -10 до +60 °C, эксплуатация от -20 до +70 °C, хранение и транспортировка от -40 до +70 °C.
- Прокладка — внутренняя (так указано для 8-волоконных исполнений); оболочка LSZH.
- Полярность A или B, полировку UPC или APC и тип разъёма male или female проверять по обозначению до заказа и прокладки: производитель выделяет их в названии и характеристиках каждого исполнения.
Примеры
По описанию производителя, сборка обеспечивает соединение между кассетами MPO и разъёмами MPO.
Назначение по описанию: кабельные системы с высокой плотностью портов, информационная проводка ЦОД, крупные корпоративные системы, комплексы ядра сети.
Производитель допускает подключать кабель напрямую к активному оборудованию.
Частые вопросы
Какое волокно у сборок?
У двух исполнений — 8 волокон 50/125 OM4, у третьего — 12 волокон G.652.D (9/125 OS2).
Чем отличаются полярность A и B?
На страницах полярность указана как самостоятельная характеристика (A у сборки на 20 м, B — у сборки на 40 м); подробностей схемы разводки в тексте нет.
Какая гарантия?
1 год у сборок Standart и 5 лет у PREMIUM.
Нюансы и грабли
- Описание на всех трёх страницах одинаковое и говорит «12 оптических волокон». У исполнений с обозначением 8ов на тех же страницах указано 8 волокон — ориентироваться на обозначение и таблицу характеристик, а не на текст описания.
- Не путать исполнения: у разных сборок разные полярность (A и B), разъём (male и female), полировка (UPC и APC) и тип волокна.
- Длина сборки (20 м и 40 м на страницах) задаётся при заказе; разъёмы стоят с обеих сторон, поэтому длину на объекте не подгонишь.
Документация
- NTSS — страница изделия на сайте производителя (# Волоконно-оптическая сборка trunk NTSS 8ов, MPO/UPC (male)-MPO/UPC (male), полярность B, 50/125 OM4, внутренний, 40м, LSZH)
- NTSS — страница изделия на сайте производителя (# Волоконно-оптическая сборка trunk NTSS 8ов, MPO/UPC (male)-MPO/UPC (male), полярность А, 50/125 OM4, внутренний, 20м, LSZH)
- NTSS — страница изделия на сайте производителя (# Волоконно-оптическая сборка trunk NTSS PREMIUM 12ов, MTP/APC (female)-MTP/APC (female), полярность А, 9/125 OS2, 20м, LSZH)
