NTSS · кабели витая пара

NTSS — кабель витая пара 5e, 4 пары, 24AWG, LSZH нг(А)-HF: F/UTP Standart, F/UTP Premium, U/UTP Premium

Кабели NTSS витая пара 5e, 4 пары, одножильные 24AWG, внутренние LSZH нг(А)-HF, бухта 305 м: F/UTP и U/UTP для горизонтальной подсистемы СКС.

Модели семейства

NTSS-IN-FUTP4-5e-LSZH-GYКабель витая пара NTSS F/UTP 5e, 4 пары, одножильный 24AWG, медь, 305 м, внутренний нг(А)-HF (LSZH), серый; серия Standart.

Категория / пары	5e / 4 пары, одножильный, 24AWG, медь
Экран	F/UTP
Диаметр проводника	0,48 мм
Диаметр жилы в изоляции	0,9 мм
Диаметр кабеля	5,8 мм
Полоса пропускания	125 МГц
Приложения	10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T
Гарантия	1 год

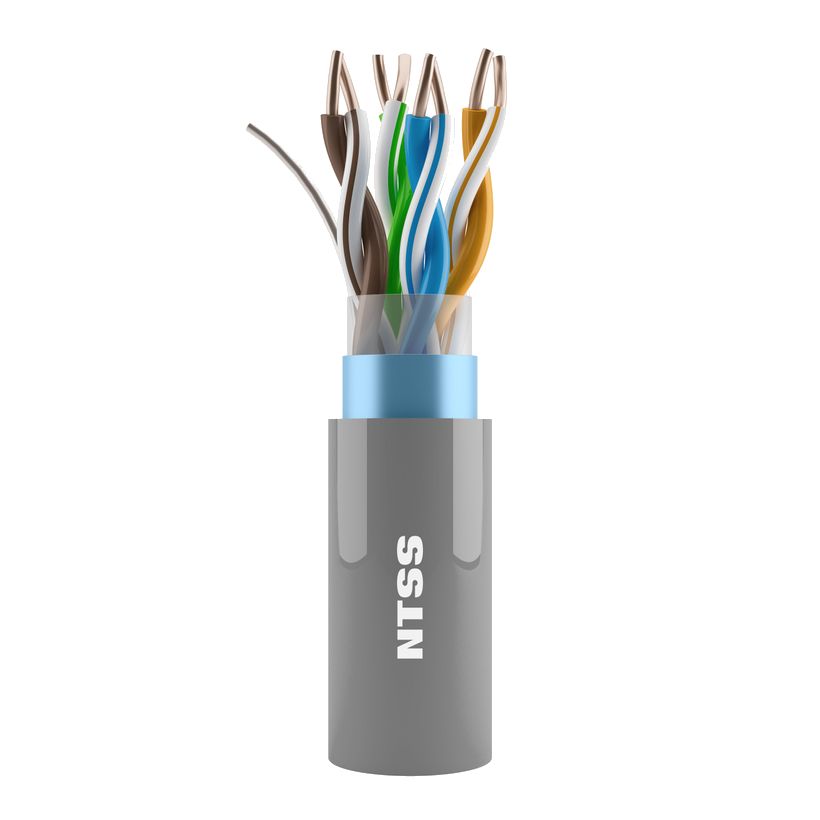

NTSS-IN-PM-FUTP4-5e-LSZH-GYКабель витая пара NTSS PREMIUM F/UTP 5e, 4 пары, одножильный 24AWG, внутренний LSZH нг(А)-HF, 305 м, серый.

Категория / пары	5e / 4 пары, одножильный, 24AWG
Экран	F/UTP
Диаметр проводника	0,51 мм
Диаметр жилы в изоляции	0,9 мм
Диаметр кабеля	5,8 мм
Приложения	10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T
Гарантия / системная гарантия	5 лет / 25 лет в составе СКС NTSS

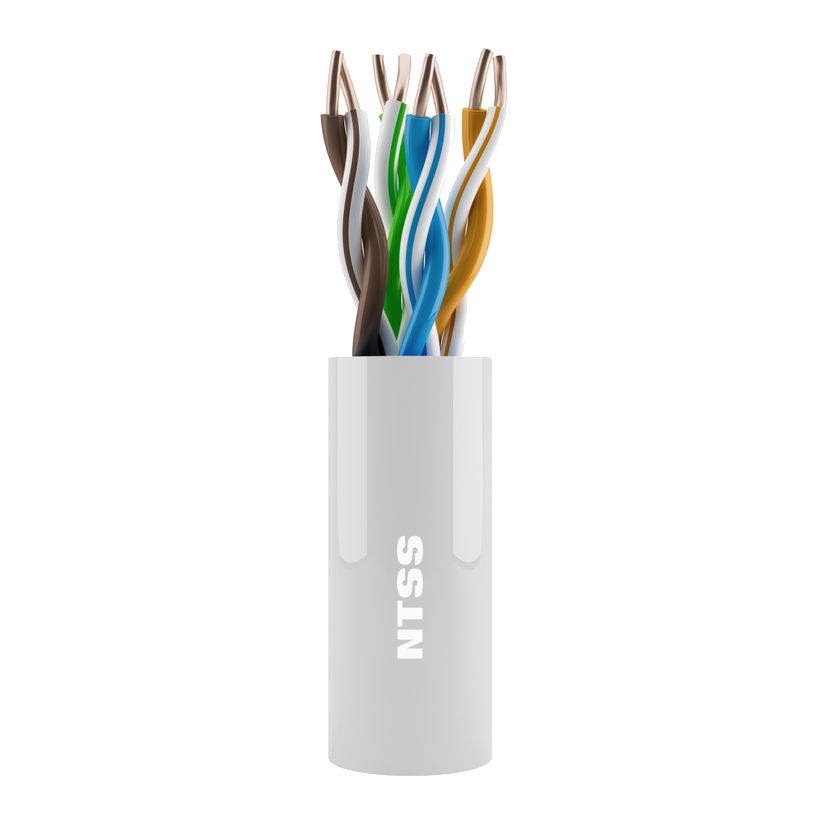

NTSS-IN-PM-UUTP4-5e-LSZH-WTКабель витая пара NTSS PREMIUM U/UTP 5e, 4×2×0,52, одножильный 24AWG, внутренний LSZH нг(А)-HF, 305 м, белый.

Категория / пары	5e / 4 пары, одножильный, 24AWG
Экран	U/UTP (неэкранированный)
Диаметр проводника	0,52 мм
Диаметр жилы в изоляции	0,93 мм
Диаметр кабеля	5,2 мм
Приложения	10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T
Гарантия / системная гарантия	5 лет / 25 лет в составе СКС NTSS

Как это работает и подключается

Кабели категории 5e с 4 парами медных проводников, жила 24AWG, внутренняя оболочка LSZH нг(А)-HF; изготовлены по требованиям ISO/IEC 11801, IEC 61156-5, EN 50173-1 и TIA/EIA 568.
F/UTP — экранированный кабель; экран, по описанию страницы, снижает внешние электромагнитные помехи. U/UTP — неэкранированный.
Предназначены для одиночной и групповой стационарной прокладки; исполнение оболочки определяет, внутри или вне помещений.

Монтаж

Температура монтажа 0…+50 °C, рабочая температура и температура хранения -20…+60 °C.
Прокладывать в кабельных трассах: на лотках, кабель-ростах, эстакадах, в кабельной канализации.
Длина кабеля в упаковке 305 м (единица измерения на страницах — «боб»); серия Premium даёт системную гарантию 25 лет в составе СКС NTSS.

Примеры

Горизонтальная подсистема СКС

Страницы NTSS называют эти кабели основой горизонтальной подсистемы структурированных кабельных сетей.

Прокладка по лоткам и кабель-росту

Кабели прокладываются в специально организованных трассах: на лотках, кабель-ростах, эстакадах, в кабельной канализации.

Частые вопросы

Какая длина в упаковке?

305 м.

Какая температура монтажа?

От 0 до +50 °C.

Чем отличаются Standart и Premium?

По страницам — диаметром проводника (0,48 и 0,51 мм), перечнем приложений, гарантией (1 и 5 лет) и системной гарантией 25 лет у Premium.

Нюансы и грабли

Диаметр проводника у моделей разный (0,48; 0,51; 0,52 мм) — сверять с диапазоном проводников, на который рассчитаны коннекторы и модули.
В описании Premium F/UTP упомянуто экранирование каждой пары, что не согласуется с обозначением F/UTP (общий экран) — конструкцию уточнять у производителя.
Категория кабеля 5e, полоса 125 МГц. Приложения 5GBASE-T и 10GBASE-T заявлены только на странице Premium F/UTP; подтверждения измерениями на странице нет.
Страницы не приводят затухание, NEXT и сопротивление жилы — для расчёта канала запрашивать у производителя.
Срок гарантии у Standart — 1 год, у Premium — 5 лет.
