NTSS · настенные телекоммуникационные шкафы 19″

Настенные шкафы NTSS LIME и W — разборные 19″ шкафы 6U и 9U для этажных распределителей

Разборные настенные шкафы с двумя профилями 19″: серия LIME (боковые стенки несъёмные, 6U и 9U) и серия W (съёмные боковые стенки, 6U). Для коммутаторов, кроссов, небольших ИБП.

Модели семейства

NTSS-WL6U5560GSLIME 6U 550×600×370 мм, 2 профиля 19″, дверь стеклянная, боковые стенки несъёмные, разобранный, RAL 7035.

Серия / высота	LIME / 6U (370 мм)
Ширина × глубина	550 × 600 мм; полезная глубина 520 мм
Дверь	стекло
Боковые стенки	несъёмные
Статическая нагрузка	30 кг
Масса нетто	12 кг
Степень защиты	IP20

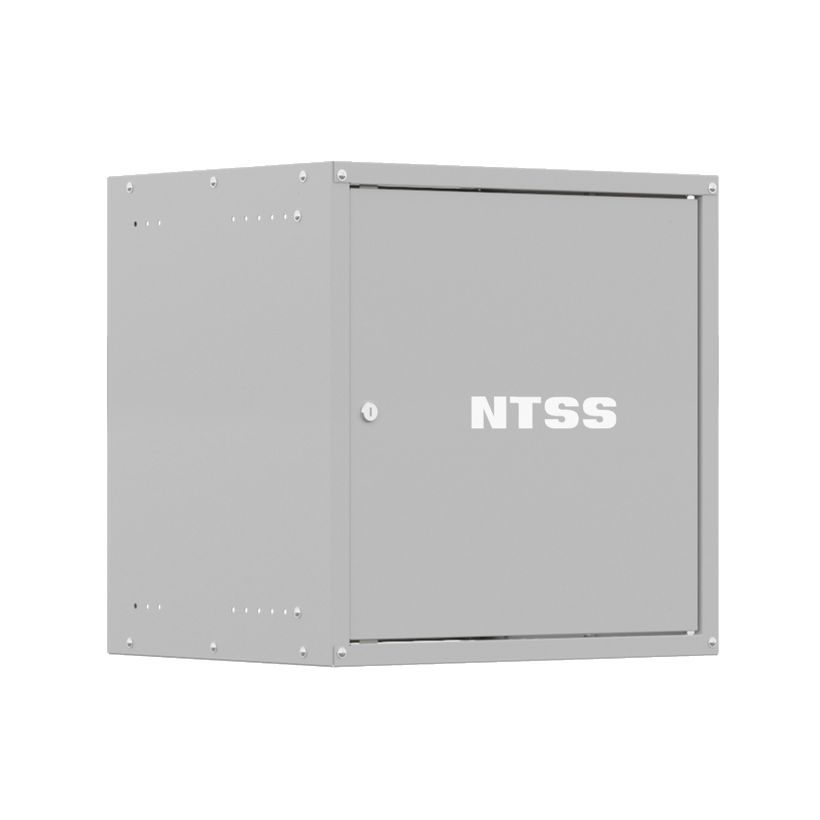

NTSS-WL9U5545FDLIME 9U 550×450×500 мм, 2 профиля 19″, дверь сплошная металл, боковые стенки несъёмные, разобранный, RAL 7035.

Серия / высота	LIME / 9U (500 мм)
Ширина × глубина	550 × 450 мм; полезная глубина 370 мм
Дверь	сплошная металл
Боковые стенки	несъёмные
Статическая нагрузка	30 кг
Масса нетто	12 кг
Степень защиты	IP20

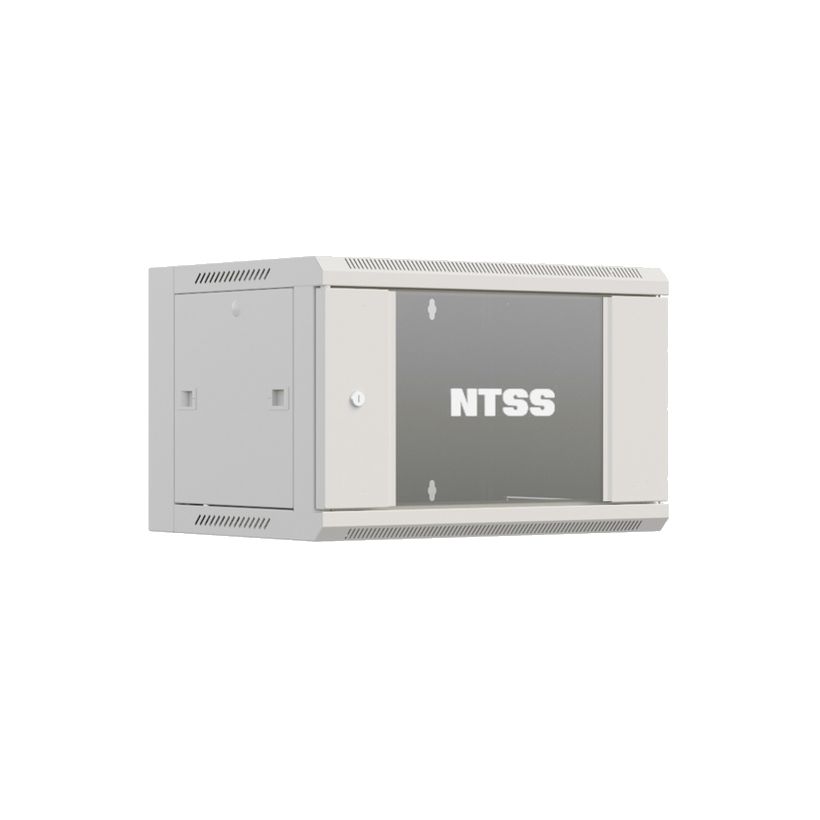

NTSS-W6U6060GSW 6U 600×600×370 мм, 2 профиля 19″, дверь стеклянная, боковые стенки съёмные, задняя стенка, разобранный, RAL 7035.

Серия / высота	W / 6U (370 мм)
Ширина × глубина	по названию 600 × 600 мм (в таблице ширина 570 мм); полезная глубина 500 мм
Дверь	стекло
Боковые панели	съёмные, на защёлках
Кабельный ввод в крыше	1, без щёток
Статическая нагрузка	90 кг
Масса нетто	16,7 кг
Степень защиты	IP20

Как это работает и подключается

Шкафы серии LIME — универсальная сборно-разборная конструкция для оборудования стандарта 19″ по ГОСТ 28601.2 (МЭК 297-2): две стенки, крыша, основание и передняя дверь. Боковые стенки несъёмные, оборудование стоит на вертикальных направляющих.
LIME поставляется в гофрокартонном ящике FLAT PACK, одно место. Шкаф W — компактный разобранный: дверь, открывающиеся боковые стенки на защёлках, задняя стенка, панели пола и потолка; в комплекте одна пара 19″ профилей и уголки для поддержки оборудования.
У W 6U дверь со стеклянной вставкой тонированного стекла.

Монтаж

Монтаж: температура монтажа и эксплуатации от +5 до +70 °C, хранение и транспортировка от -40 до +70 °C.
Для LIME 9U глубина 450 мм не позволяет ставить оборудование глубже 400 мм даже при максимально раздвинутых 19″ профилях (365 мм).
Класс защиты IP20; статическая нагрузка на LIME — 30 кг, на W — 90 кг: тяжёлое оборудование (ИБП) размещать с оглядкой на это.

Примеры

Этажный распределитель

Шкафы 6U и 9U рассчитаны на одну-две патч-панели и несколько единиц активного оборудования — типовой этажный распределитель или шкаф рабочей группы.

Небольшой ИБП в шкафу

Глубина 600 мм, по описанию производителя, подходит для коммутаторов, кроссов, небольших ИБП и другого активного оборудования.

Частые вопросы

Чем LIME отличается от W?

У LIME боковые стенки несъёмные, статическая нагрузка 30 кг. У W боковые панели съёмные на защёлках, есть задняя стенка, нагрузка 90 кг.

Какая гарантия и срок службы?

Гарантия 1 год, срок службы 30 лет.

В каком виде поставляется?

В разобранном виде, одно место.

Нюансы и грабли

У W 6U ширина по названию 600 мм, а в таблице характеристик 570 мм. Размер уточнить до подбора места на стене.
Описание LIME про «стальную глухую дверь» верно для 9U (дверь сплошная металл); у LIME 6U дверь стеклянная.
Нагрузка на LIME (30 кг) в три раза меньше, чем на W (90 кг): для небольших ИБП и тяжёлых коммутаторов проверять нагрузку.
У LIME боковые стенки несъёмные — доступ к оборудованию только через дверь; у W боковые панели открываются на защёлках.
