К15 — термокожухи для модульных видеокамер

Термокожух для модульной ТВ-камеры с автообогревом от биметаллического термореле, солнцезащитным козырьком и кронштейном в комплекте, IP66/IP67.

Модели семейства

К15/5-… (для камер до 32х32 мм)Термокожух для модульных камер размером до 32х32 мм со встроенным объективом без автоматической регулировки диафрагмы; поставляется с кронштейном.

К15/5-70-12	полезный объём 32х36х36 мм, вес 340 г, питание =12 В, встроенного ИП нет
К15/5-90-24/12	полезный объём 34х36х36 мм, вес 420 г, питание ~24 или =24 В, встроенный стабилизатор =12 В
К15/5-110-220/12	полезный объём 32х36х36 мм, вес 500 г, питание ~220 В, встроенный стабилизированный ИП =12 В, 120 мА
Диапазон рабочих температур	±40 °C
Степень защиты	IP66/IP67

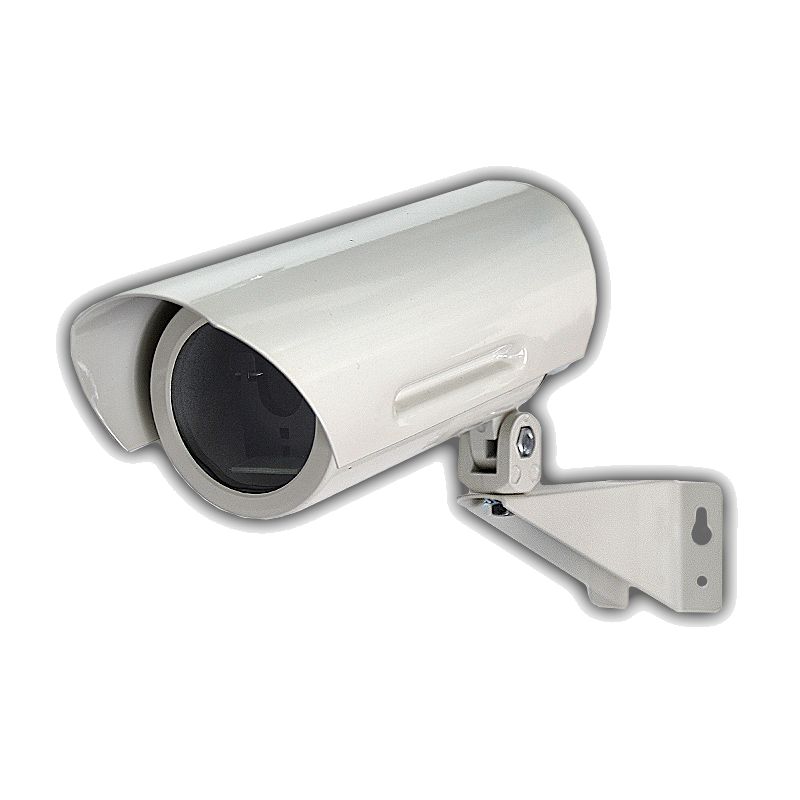

К15/4-… (для камер до 42х42 мм)Термокожух для модульных камер размером до 42х42 мм; часть исполнений — с автоматической регулировкой диафрагмы и переменным фокусным расстоянием, часть — без неё; поставляется с кронштейном.

К15/4-80-12	полезный объём 45х45х45 мм, вес 480 г, питание =12 В, встроенного ИП нет, без автоматической регулировки диафрагмы
К15/4-120-12	полезный объём 85х45х45 мм, вес 560 г, питание =12 В, встроенного ИП нет, в т.ч. с автоматической регулировкой диафрагмы и переменным фокусным расстоянием
К15/4-120-24/12	полезный объём 65х45х45 мм, вес 580 г, питание ~24 или =24 В, встроенный стабилизатор =12 В, без автоматической регулировки диафрагмы
К15/4-120-220/12	полезный объём 42х45х45 мм, вес 800 г, питание ~220 В, встроенный стабилизированный ИП =12 В, 180 мА, без автоматической регулировки диафрагмы
К15/4-160-12	полезный объём 125х45х45 мм, вес 660 г, питание =12 В, встроенного ИП нет, в т.ч. с автоматической регулировкой диафрагмы и переменным фокусным расстоянием
Диапазон рабочих температур	±40 °C
Степень защиты	IP66/IP67

Как это работает и подключается

Солнцезащитный козырёк защищает от засветки и нагрева солнечными лучами; автоматический обогрев — от биметаллического термореле.
Клеммные соединения обеспечивают быстрое подключение на объекте; наклонное расположение гермовводов — максимальную защиту от воды.
В комплект входит пакет силикагеля; предусмотрена термо- и электроизоляция ТВ-камеры от термокожуха.

Монтаж

Термокожух поставляется в сборе с кронштейном; оси наклона и поворота регулируются раздельно.
Корпус из алюминиевых сплавов, окрашен коррозионно-стойкой полиэфирной порошковой краской (цвет RAL9002).

Примеры

Модульная камера на улице

Термокожухи серии К15 предназначены для установки модульных ТВ-камер и их защиты от неблагоприятных воздействий внешней среды.

Частые вопросы

Какая степень защиты у термокожухов К15?

IP66/IP67, диапазон рабочих температур ±40°С.

Поставляется ли кронштейн в комплекте?

Да, термокожух К15 поставляется в сборе с кронштейном, оси наклона и поворота регулируются раздельно.

Нюансы и грабли

Модификация по входному напряжению (=12 В / ~24 или =24 В / ~220 В) определяет наличие встроенного стабилизатора — сверять с питанием камеры перед заказом.
Внутри К15/4-… не все исполнения с автодиафрагмой: К15/4-120-12 и К15/4-160-12 — в т.ч. с автоматической регулировкой диафрагмы и переменным фокусным расстоянием, а К15/4-80-12, К15/4-120-24/12 и К15/4-120-220/12 — без неё.
