ОЛЕВС · термокожух для видеокамеры

К17 — термокожухи для корпусных видеокамер с клеммной коробкой

Термокожух для корпусной камеры со сменным объективом, отличается от К16 герметичной клеммной коробкой на задней крышке для подключения без вскрытия кожуха.

Модели семейства

К17/3-220 (выпуск приостановлен)Термокожух с кронштейном 200 мм; на момент публикации страницы производитель отметил выпуск приостановленным.

К17/3-220-12	полезный объём 2205555 мм, кожух 31010090 мм, вес 1400 г, питание =12 В
К17/3-220-220	те же габариты, вес 1400 г, питание ~220 В
К17/3-220-24/12	те же габариты, вес 1400 г, питание ~24 или =24 В, встроенный стабилизатор =12 В
К17/3-250-220/12	полезный объём 2505555 мм, кожух 34010090 мм, вес 1600 г, питание ~220 В, встроенный стабилизированный ИП =12 В, 400 мА

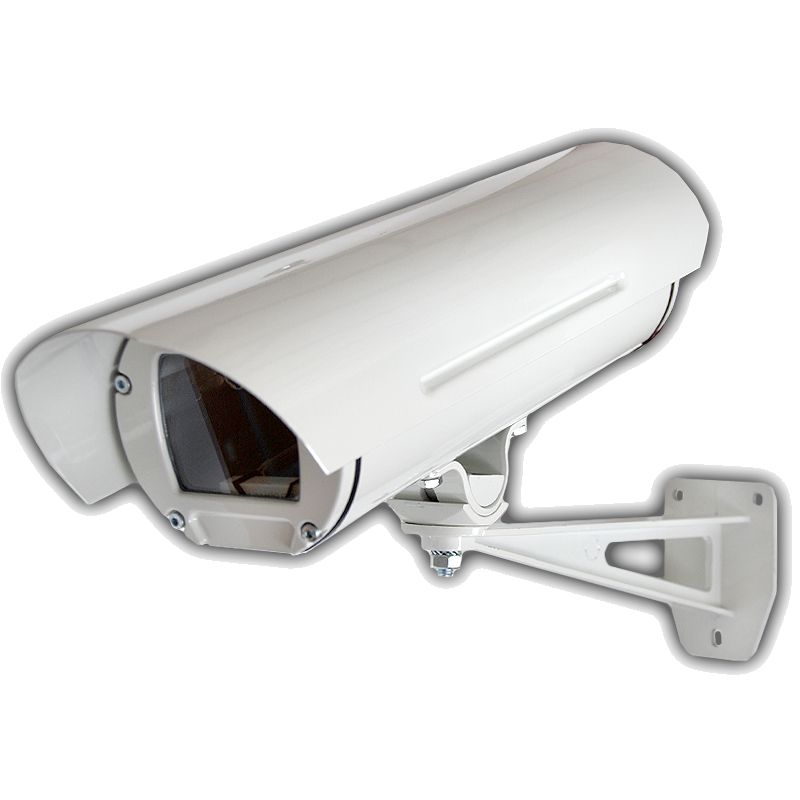

К17/2-250/280Термокожух с кронштейном 260 мм, актуальная линейка.

К17/2-250-12	полезный объём 2507070 мм, кожух 350120110 мм, вес 1400 г, питание =12 В
К17/2-250-220	те же габариты, вес 1400 г, питание ~220 В
К17/2-250-24/12	те же габариты, вес 1400 г, питание ~24 или =24 В, встроенный стабилизатор =12 В
К17/2-280-220/12	полезный объём 2807070 мм, кожух 380120110 мм, вес 1800 г, питание ~220 В, встроенный стабилизированный ИП =12 В, 500 мА

Как это работает и подключается

Кожухи К17 отличаются от К16 герметичной клеммной коробкой на задней крышке — камеру можно подключить на объекте, не вскрывая рабочий объём кожуха.
Соединения между клеммной коробкой и внутренним объёмом (видеокабель RG59 с разъёмом BNC и питание) выполнены на заводе-изготовителе.
Автоматический обогрев мощностью 10 Вт — от биметаллического термореле; вертикальное расположение гермовводов — максимальная защита от воды.

Монтаж

Кронштейн длиной 200 мм поставляется для термокожухов К17/3, 260 мм — для К17/2.
Для дополнительных электрических связей (управление ZOOM-объективом, передача видеосигнала по витой паре) придётся самостоятельно доработать коммутацию между клеммной коробкой и рабочим объёмом кожуха.
Диапазон рабочих температур ±30°С, степень защиты IP66/IP67.

Примеры

Корпусная камера со сменным объективом

Термокожухи серии К17 предназначены для установки корпусных видеокамер со сменными объективами.

Частые вопросы

Чем К17 отличается от К16?

Наличием герметичной клеммной коробки на задней крышке — камеру подключают на объекте без вскрытия рабочего объёма кожуха.

Нюансы и грабли

К17/3-220 (200 мм кронштейн) на момент публикации страницы производителя отмечены как «выпуск приостановлен» — актуальны модели К17/2 (250/280 мм).
Заводские соединения клеммной коробки рассчитаны только на видеосигнал (RG59/BNC) и питание — под дополнительные линии (ZOOM, витая пара) нужна своя доработка коммутации.

Документация

ОЛЕВС — страница изделия на сайте производителя (https://olevs.ru/sistemy_bezopasnosti/view/termokozhuhi_serii_k17/)
