ОЛЕВС · вызывная панель домофона

PRO — цифровой домофон-моноблок для подъезда

Моноблок домофона PRO заменяет пару «вызывная панель + блок электроники» и подходит для ремонтной замены домофонов с ИК-набором (LASKOMEX, PROEL, KEYMAN, RAIKMANN, CD4100).

Модели семейства

PRO-TMДомофон с идентификацией по ключам DS1990A (TM, iButton).

Идентификаторы	протокол DS1990A (TM, iButton); фильтрация клонированных заготовок TM
Абонентские устройства	до 255 (999 в расширенном режиме с БКЗ-3А); вводимые номера от 1 до 999
Память ключей	предустановлено 2044, увеличение до 4092 / 8188
Напряжение питания	15 V (DC), рекомендуемый источник — RS-25-15 Mean Well
Потребляемый ток	не более 0,3 А (без учёта ЭМ замка)
Рабочая температура	от -40°С до +50°С
Лицевая панель	стальная/алюминиевая, толщина 5,0 мм
Размер / вес	210х180х35 мм / 1,0 кг

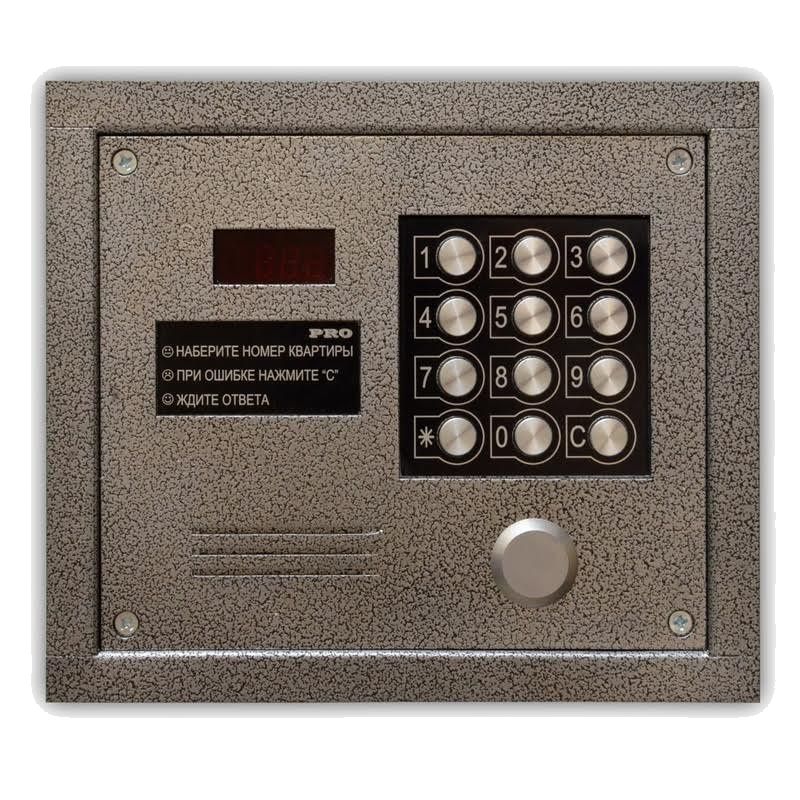

PRO-EMДомофон с идентификацией по картам/брелокам EM-Marine.

Идентификаторы	протокол EM-Marine; фильтрация клонов на базе чипов Temic (Т5557/Т5567/АТА5577) и EM-Marine (ЕМ4205/ЕМ4305)
Абонентские устройства	до 255 (999 в расширенном режиме с БКЗ-3А); вводимые номера от 1 до 999
Память ключей	предустановлено 2044, увеличение до 4092 / 8188
Напряжение питания	15 V (DC), рекомендуемый источник — RS-25-15 Mean Well
Потребляемый ток	не более 0,3 А (без учёта ЭМ замка)
Рабочая температура	от -40°С до +50°С
Лицевая панель	стальная, толщина 5,0 мм
Размер / вес	210х180х35 мм / 1,0 кг

Как это работает и подключается

Домофон работает с цифровыми абонентскими устройствами LC-8d, LM-8d, УП-4Ц, ТДЦ, ТКП-12D и аналогичными по двухпроводной линии; максимум 255 АУ.
Дополнительный режим контроллера: *АВТОСБОР*.
Электромагнитный замок запитывается и управляется от домофона; цепи снятия остаточной намагниченности с якоря позволяют ставить замки без плат управления и размагничивания.

Монтаж

Рекомендуемый источник питания — Mean Well RS-25-15, напряжение питания домофона 15 V (DC).
PRO-EM: встроенная подключаемая функция «Антиклон»; PRO-TM: встроенные цепи защиты от «электрошокера».
Цвет корпуса: серебряный антик (по умолчанию), медный антик, черный муар, любой по заказу от 10 шт.

Примеры

Замена ИК-домофона на подъезде

Моноблок PRO заменяет вызывную панель и блок электроники домофонов LASKOMEX, PROEL, KEYMAN, RAIKMANN и CD4100 при ремонте.

Частые вопросы

Сколько ключей помнит домофон PRO?

Предустановлено 2044, с увеличением памяти — до 4092 или 8188 ключей.

Можно ли поставить PRO вместо старого ИК-домофона?

Да, моноблок PRO заменяет вызывную панель и блок электроники домофонов LASKOMEX, PROEL, KEYMAN, RAIKMANN и CD4100.

Нюансы и грабли

Максимум 255 абонентских устройств в стандартном режиме, до 999 — только вместе с БКЗ-3А в расширенном режиме.
Потребляемый ток 0,3 А указан без учёта тока самого электромагнитного замка — блок питания подбирать с запасом.
PRO-TM и PRO-EM различаются протоколом идентификаторов (DS1990A и EM-Marine) — ключи между сериями не взаимозаменяемы.
