Рубеж · световые и свето-звуковые адресные оповещатели

ОПОП 1-R3, 124-R3, 124Б-R3 — световые и свето-звуковые адресные оповещатели

Оповещатели, которые прибор включает прямо по адресной линии: ОПОП 1 — световое табло («ВЫХОД»), 124 — свет плюс звук, 124Б — потолочный, с извещателем на корпусе.

Модели семейства

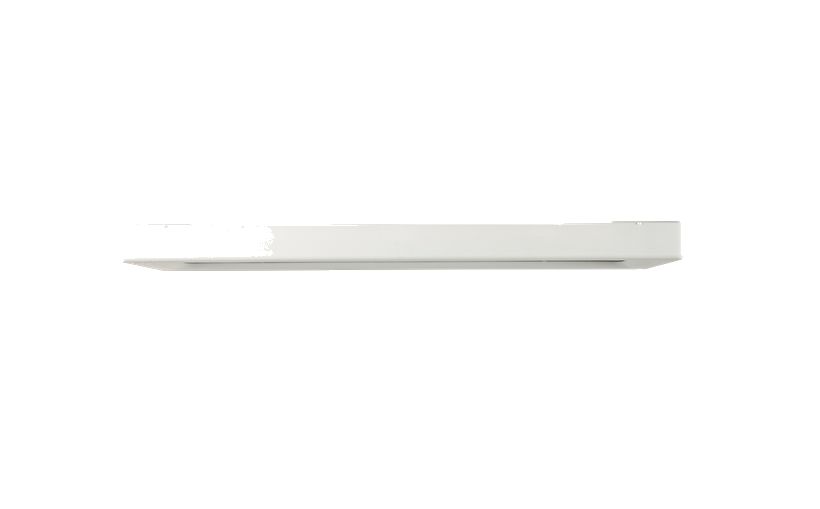

ОПОП 1-R3световой, табло с надписью

Функции	эвакуационный указатель, информационное табло, световое средство оповещения
Адресов в системе	один
Ток от АЛС	не более 0,21 мА в «Выключено», не более 2,21 мА во «Включено»
Габариты / защита	100×300×20 мм, IP41, ≤0,25 кг
Восприятие / надёжность	контрастно виден при освещённости 1–500 лк; наработка ≥60 000 ч, срок службы 10 лет
Особенности	частота мигания подсветки настраивается 0,5–2 Гц; надписи — по согласованию с заказчиком

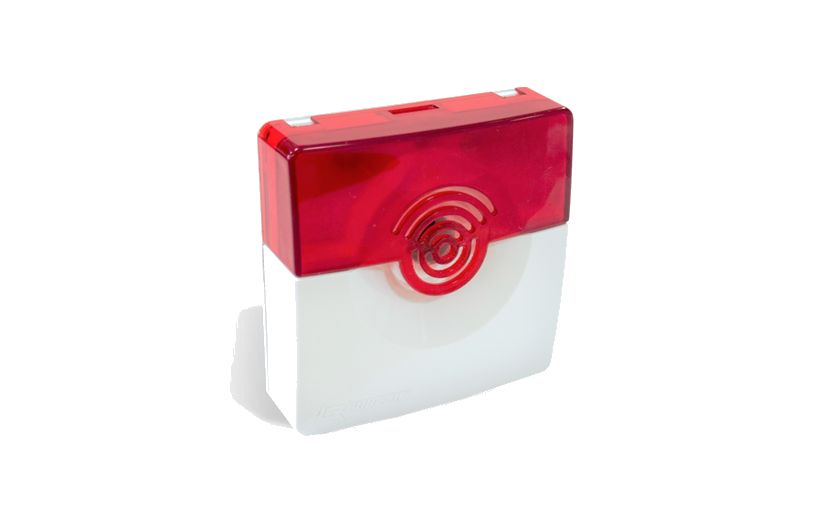

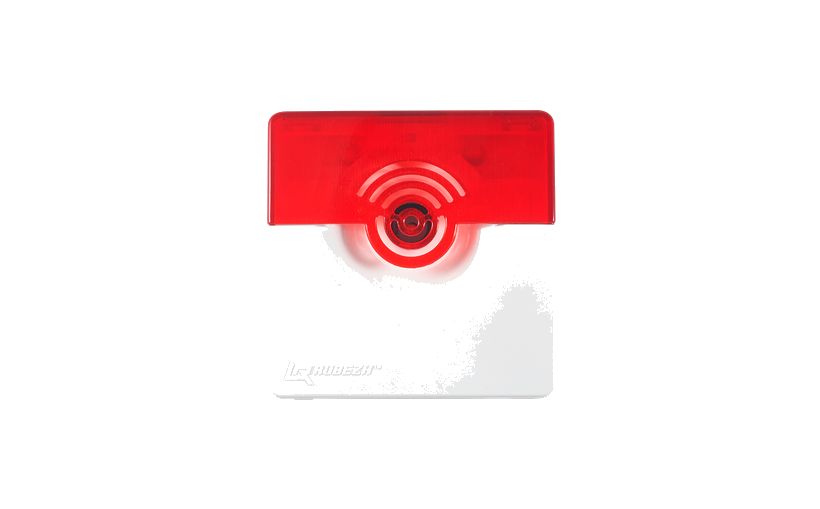

ОПОП 124-R3комбинированный свето-звуковой

Адресов в системе	один
Звук	не менее 85 дБ на (1±0,05) м, частота (3800±700) Гц
Ток от АЛС	не более 0,21 мА дежурный; не более 4 мА в «Тревоге» (при 24–36 В в линии)
Габариты / защита	86×85×44 мм, IP41, ≤0,2 кг
Надёжность	наработка ≥60 000 ч, срок службы 10 лет
Особенности	датчик вскрытия корпуса совмещён с кнопкой ТЕСТ

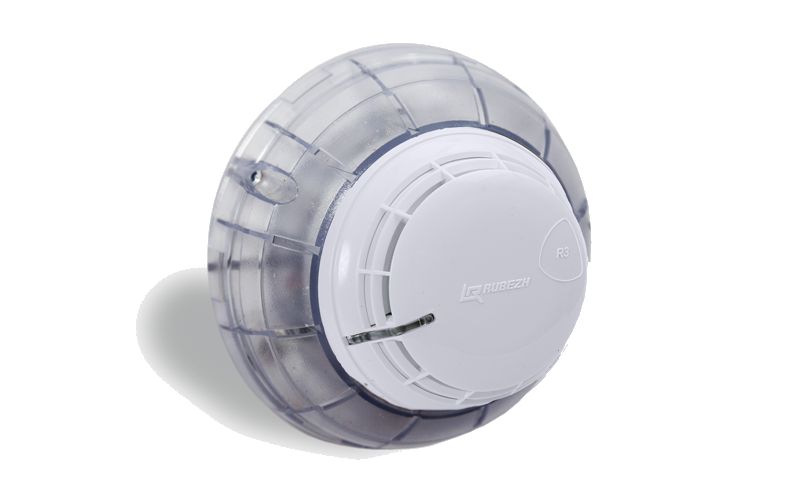

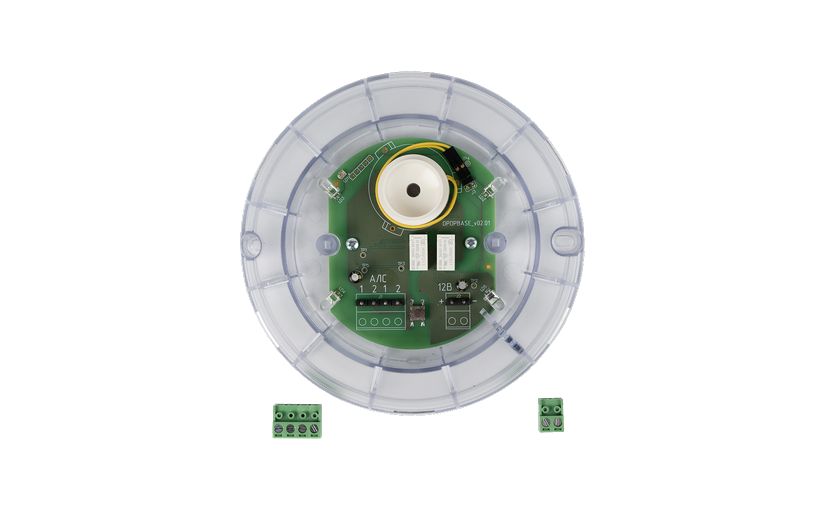

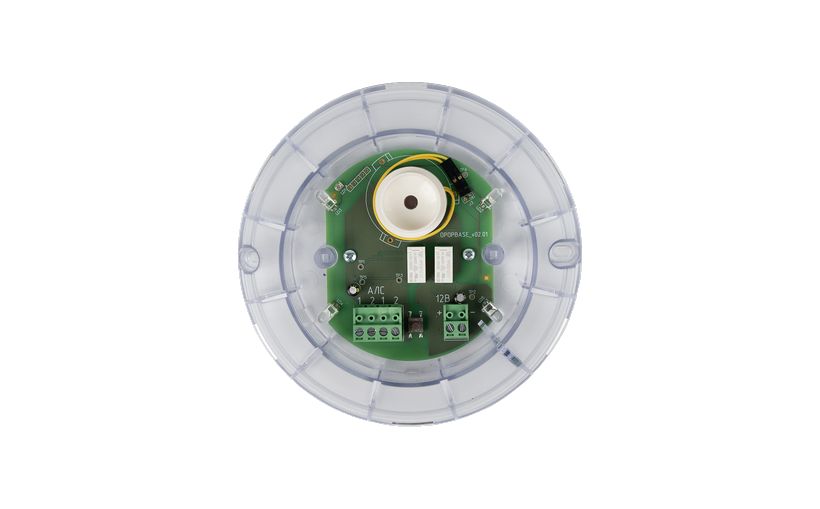

ОПОП 124Б-R3свето-звуковой базовый потолочный, с местом под извещатель

Адресов в системе	один (без извещателя)
Питание	АЛС — обмен; звук — от внешнего источника 12 В
Токи	от АЛС не более 0,6 мА; от 12 В — не более 5 мА в дежуре, не более 20 мА в «Пожаре»
Звук	не менее 85 дБ на 1 м при напряжении 11–12 В
Габариты / защита	Ø146×42 мм, IP22; IP42 с установленным извещателем
Надёжность	наработка ≥60 000 ч, срок службы 10 лет
Индикация	дежурное — вспышка раз в 4–5 с; тест — частое мигание 2–3 с; нет связи с прибором — индикатор не светится

Как это работает и подключается

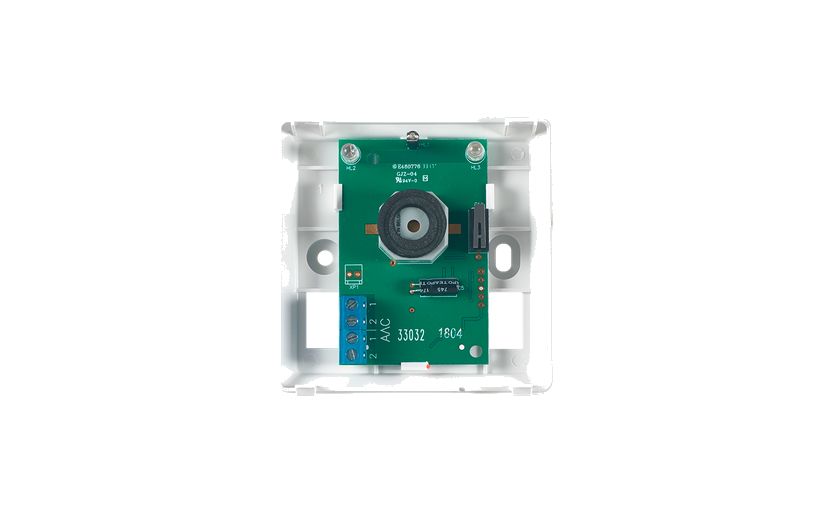

Питание (у 124Б — только обмен) и сигналы управления идут от прибора по АЛС; подключение без учёта полярности, в системе устройство занимает один адрес.
Адрес задаётся программатором ПКУ-1-R3 или самим прибором по АЛС1/АЛС2/АЛСТ; хранится в энергонезависимой памяти оповещателя.
При подключении прибор автоматически записывает в память ОПОП параметры из конфигурации: «Начальное состояние» (включён/выключен в дежуре), у 124/124Б — отдельно режимы звукового и светового оповещения, частоту мигания 0,5–2 Гц.
Индикатор СВЯЗЬ по РЭ знает только два состояния (у 124Б — три): дежурное — редкое мигание раз в 4–5 с; тест — частое мигание 2–3 с после кнопки ТЕСТ; у 124Б дополнительно «нет связи с прибором» — индикатор не светится. Саму тревогу/«Пожар» индикатор СВЯЗЬ отдельно не показывает — она видна по включению подсветки и (у 124/124Б) звука.
Кнопка ТЕСТ (у ОПОП 1-R3 — внутри корпуса, нажимать скрепкой): после нажатия индикатор часто мигает 2–3 с, а прибор получает сообщение «ТЕСТ: Кнопка» с адресом — так находишь нужный оповещатель в линии.

Монтаж

Установка на стены, перегородки и конструкции из негорючих материалов: два шурупа Ø4 мм по установочным размерам РЭ (у ОПОП 1 межосевое расстояние — 250 мм).

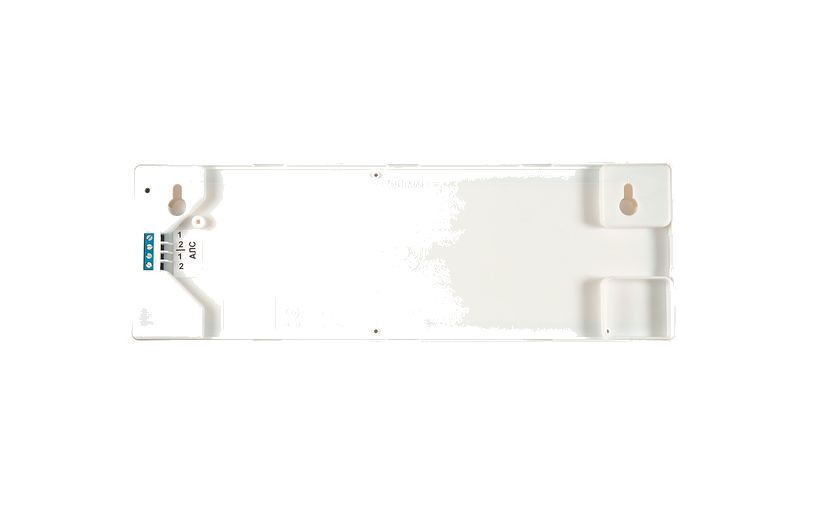

Провода к клеммам — сечение 0,35–1,5 мм²; у ОПОП 1 клеммные колодки попарно объединены — шлейф «пришёл/ушёл» тем же кабелем.

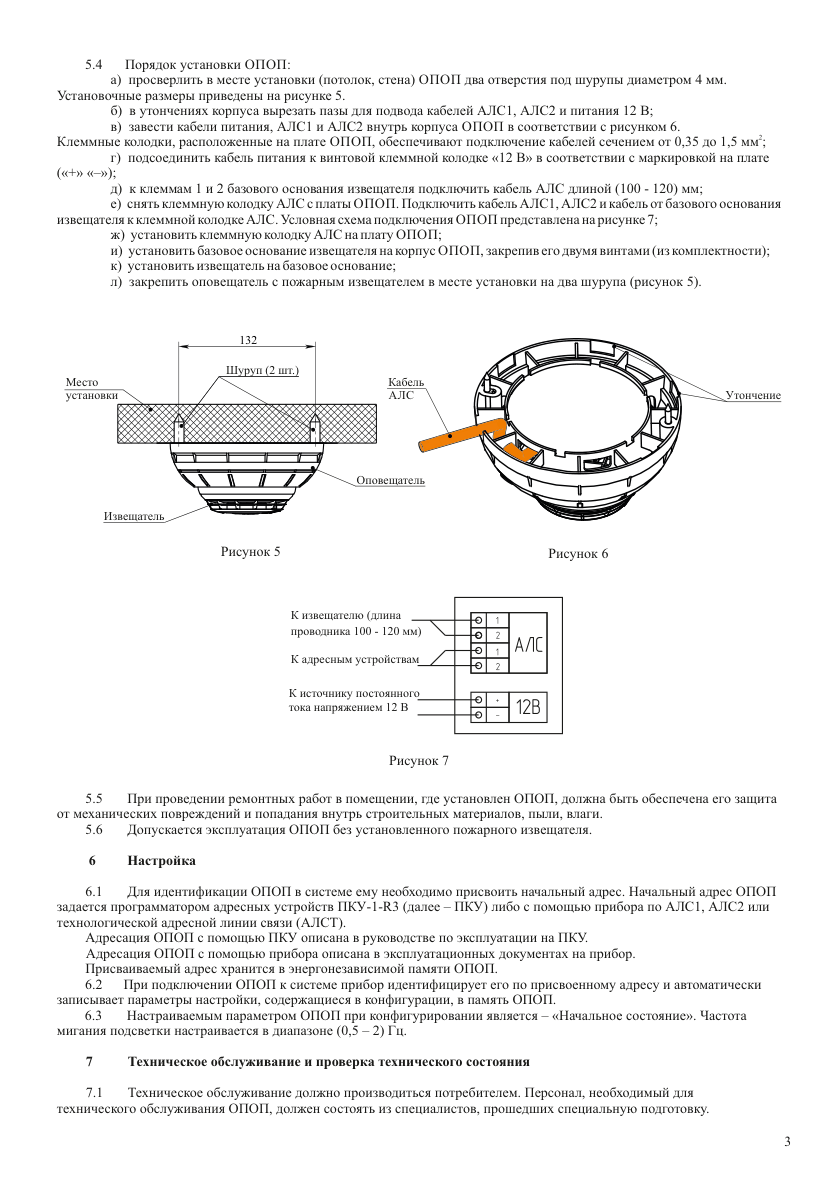

ОПОП 124Б: вырезать пазы под кабели АЛС1, АЛС2 и питания 12 В, подключить питание с учётом «+»/«−», перемычку к извещателю — длиной 100–120 мм; базовое основание извещателя крепится к корпусу двумя винтами из комплектности.
После хранения на морозе выдержать не менее 4 ч в упаковке при комнатной температуре — иначе конденсат внутри корпуса.

Примеры

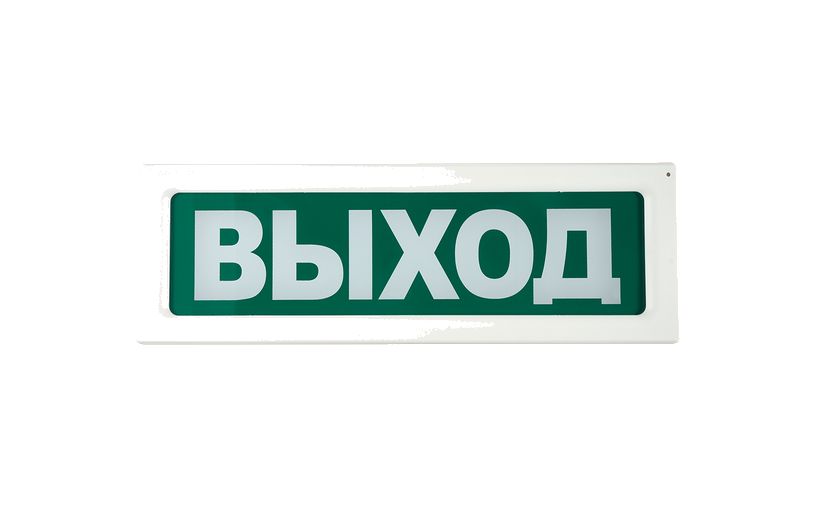

Табло «ВЫХОД» под управлением прибора

ОПОП 1-R3: прозрачный экран с надписью, содержание согласуется с заказчиком при заказе. По тревоге — мигание подсветки (частота настраивается 0,5–2 Гц) или постоянное свечение; расстояние распознавания знака — не менее 4 м.

Свет и звук одним устройством

ОПОП 124-R3: пьезоизлучатель не менее 85 дБ на расстоянии 1 м плюс световая сигнализация. Питается от АЛС (24–36 В), в «Пожаре» берёт из линии не более 4 мА.

Извещатель и оповещатель в одной точке потолка

ОПОП 124Б-R3: на его корпус ставится базовое основание теплового ИП 101-29-PR-R3, дымового ИП 212-64-R3 или комбинированного. Одна монтажная точка — два адреса в системе.

Пыльные и «мокрые» помещения

124Б: конструкция корпуса отводит воду через дренажные пазы и не даёт ей затекать со стороны крепления к потолку; IP42 с установленным извещателем.

Частые вопросы

Можно ли ОПОП 1-R3 использовать как табло «Выход»?

Да: это световой эвакуационный указатель с подсвечиваемым экраном, надпись (например «ВЫХОД») согласуется с заказчиком, распознаётся с расстояния не менее 4 м и контрастно виден при освещённости от 1 до 500 лк — РЭ гарантирует этот диапазон, а число и расстановка указателей на объекте — вопрос проекта, не самого прибора.

Зачем ОПОП 124Б отдельное питание 12 В?

Заявленные 85 дБ достигаются при 11–12 В питания звука — энергии АЛС на пьезоизлучатель и мощную подсветку не хватит. При этом адрес и управление остаются на АЛС: при снятии 12 В оповещатель сообщит о себе, но не зазвучит.

С какими приборами работает?

ППКОПУ «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» и контроллеры адресных устройств «Рубеж-КАУ1/КАУ2» прот.R3 — то есть устройства протокола R3.

Нюансы и грабли

«Начальное состояние» = «Включено»: оповещатель светит и потребует до 2,21 мА (ОПОП 1) уже в дежуре — на сотне таких приборов проверяйте бюджет АЛС.
124Б без внешнего 12 В — немой: по АЛС он «в полном порядке», а в тревоге звук не даст. На ПНР проверь и питание, и уровень, а не только адрес. Извещатель на корпусе 124Б — опция: РЭ прямо разрешает эксплуатацию оповещателя без него (тогда это просто свето-звуковой ОПОП без второго адреса).
Кнопка ТЕСТ у ОПОП 124-R3 совмещена с датчиком вскрытия корпуса: снял крышку «просто посмотреть» — прибор получил событие (в РЭ 124Б такой функции для кнопки ТЕСТ не заявлено — только контроль работоспособности).

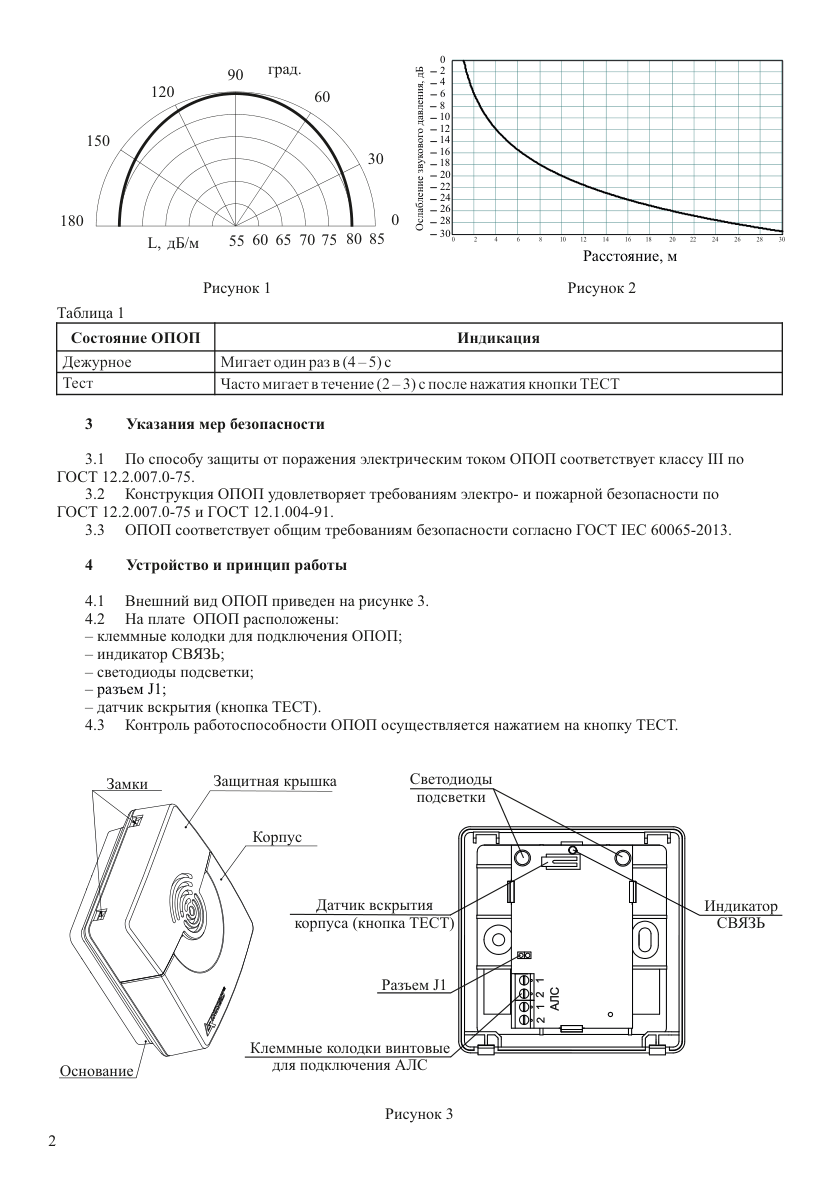

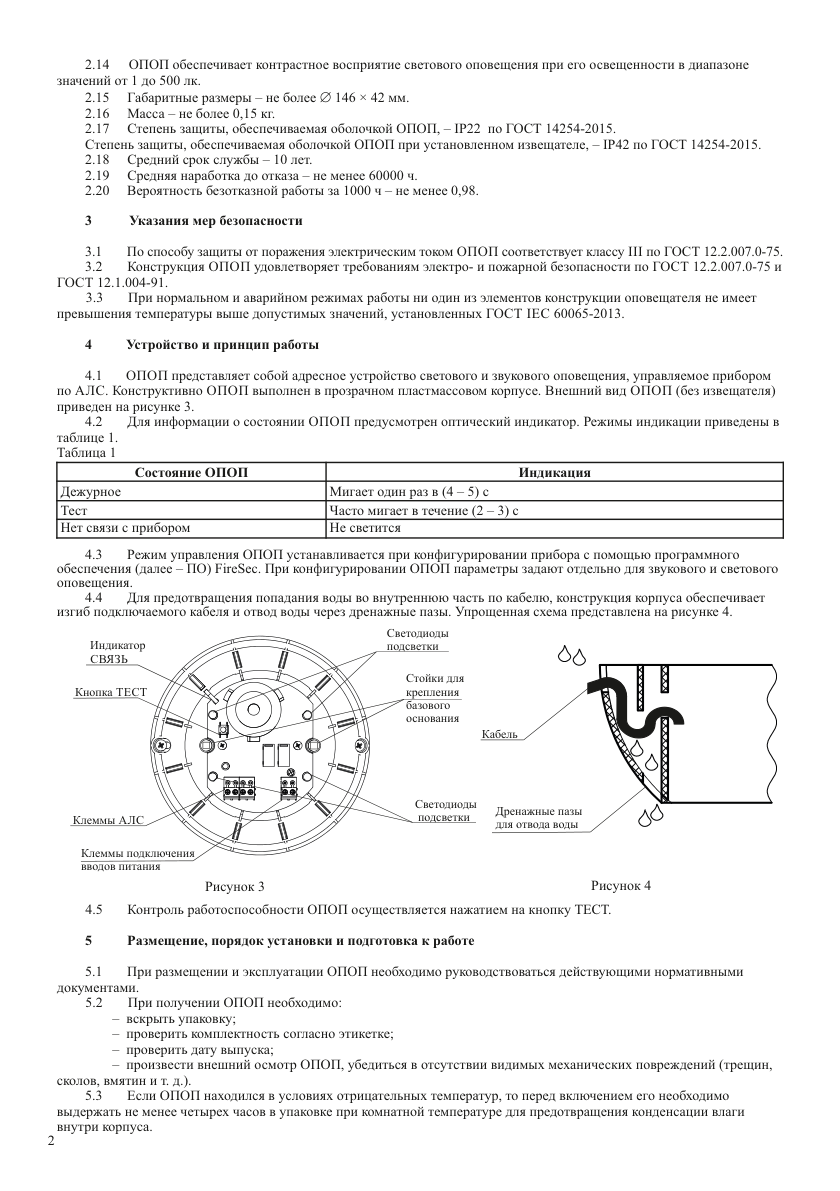

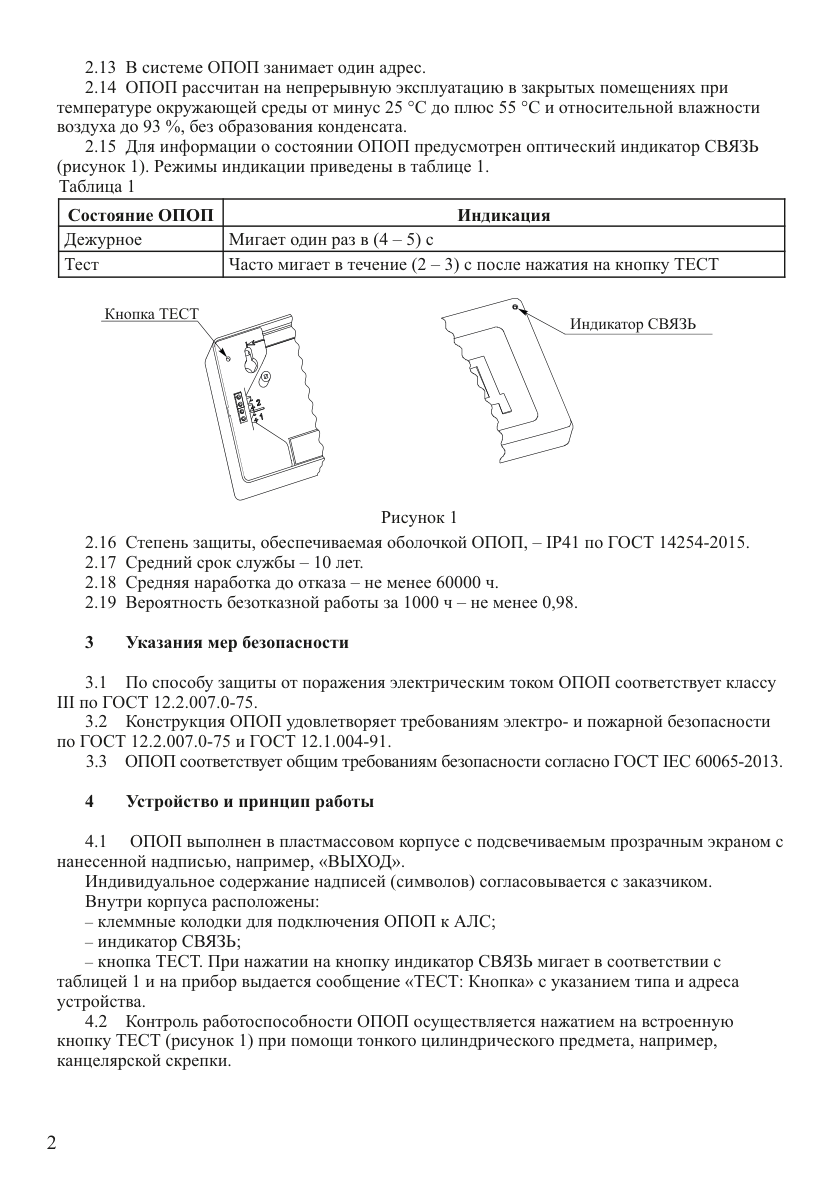

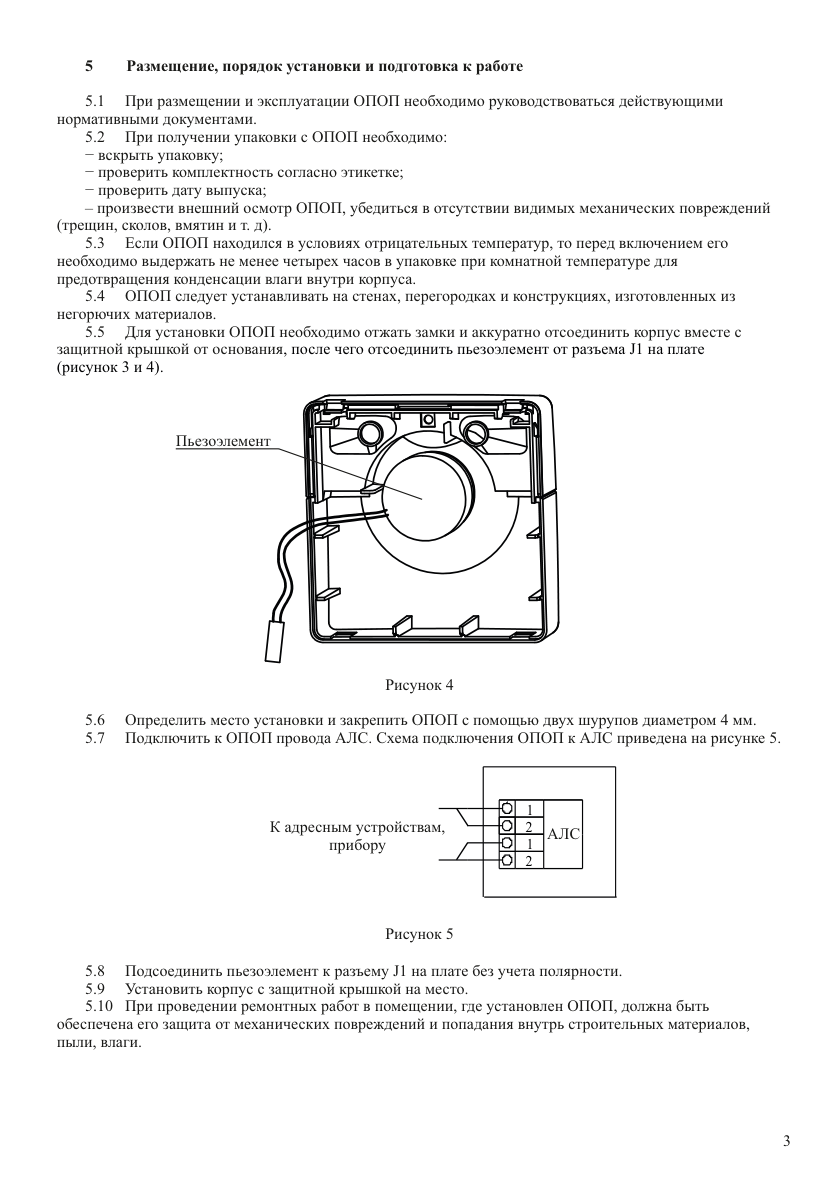

Схемы из руководства

Документация

ОПОП 1-R3 — РЭ ООО «Рубеж», ПАСН.425542.011 (ред. 6).
ОПОП 124-R3 — РЭ ООО «Рубеж», ПАСН.425542.012 (ред. 5).
ОПОП 124Б-R3 — РЭ ООО «Рубеж», ПАСН.425542.015 (ред. 5).
