OPTEX AX-TN / AX-TF — двухлучевые ИК-барьеры для периметра, 20–60 м

Активный двухлучевой ИК-барьер: передатчик и приёмник образуют невидимый барьер из двух ИК-лучей. AX-TN — базовые модели, AX-TF — с переключаемой частотой лучей для нескольких пар рядом.

Модели семейства

AX-TN (AX-70TN / AX-130TN / AX-200TN)Базовые двухлучевые ИК-барьеры без выбора частоты; дальность 20, 40 или 60 м.

Дальность	AX-70TN — 20 м; AX-130TN — 40 м; AX-200TN — 60 м
Метод детекции	активный ИК, 2 луча; тревога при одновременном перекрытии обоих лучей
Время прерывания лучей	50 / 100 / 250 / 500 мс
Настройка направления	±90° по горизонтали, ±5° по вертикали
Тревожный выход	Н.З., 28 В пост. тока, 0,2 А
Выход тампера	вскрытие корпуса, Н.З., 28 В пост. тока, 0,2 А
Питание	10,5–28 В пост. тока; потребление макс. 38/41/45 мА (по моделям)
Температура	−35…+50 °C без нагревателя; −60…+50 °C с нагревателем HU-3 (опция)
Защита	IP65; грозозащита до 15 кВ
Вес	650 г (приёмник и передатчик)

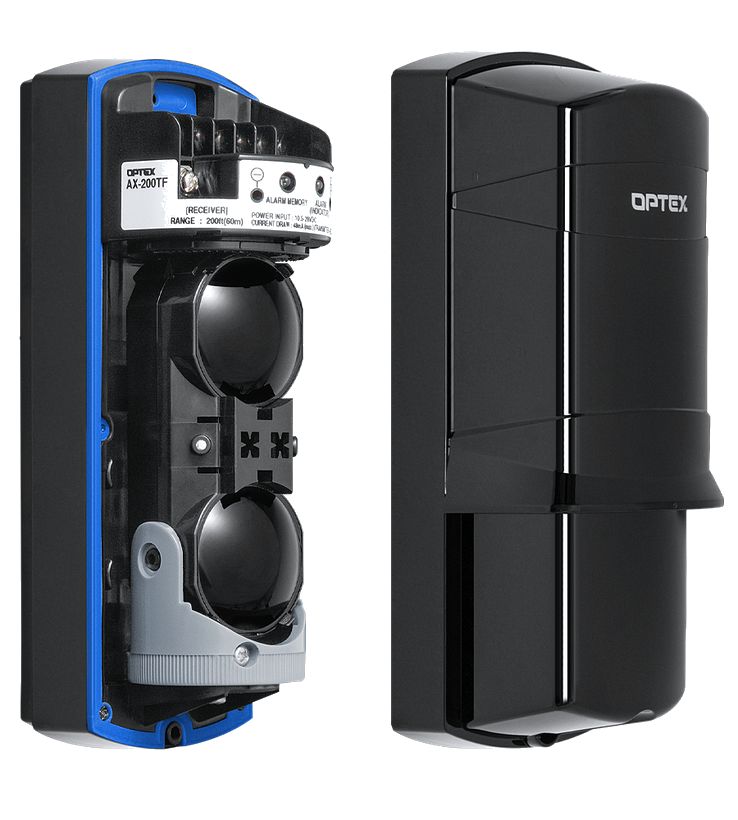

AX-TF (AX-100TF / AX-200TF)Те же дальности 30 и 60 м, но с переключаемой рабочей частотой лучей (4 канала) для установки нескольких пар в ряд или друг над другом.

Дальность	AX-100TF — 30 м; AX-200TF — 60 м
Выбор рабочей частоты лучей	4 канала; частота приёмника и передатчика в паре должна совпадать
Время прерывания лучей	50 / 100 / 250 / 500 мс
Тревожный выход	Н.З., 28 В пост. тока, 0,2 А
Доп. выход	снижение мощности луча из-за погодных условий (датчик погоды), Н.З., 28 В пост. тока, 0,2 А
Выход тампера	вскрытие корпуса, Н.З., 28 В пост. тока, 0,2 А
Питание	10,5–28 В пост. тока; потребление макс. 44/48 мА
Температура	−35…+50 °C без нагревателя; −60…+50 °C с нагревателем HU-3 (опция)
Защита	IP65; грозозащита до 15 кВ
Вес	650 г (приёмник и передатчик)

Как это работает и подключается

Извещатель состоит из передатчика и приёмника: передатчик формирует импульсный ИК-сигнал, приёмник фиксирует тревогу только при одновременном перекрытии обоих лучей — падение одного луча (лист, ветка) тревогу не формирует.
Система автоматической регулировки усиления компенсирует потерю до 99% энергии лучей из-за тумана, дождя или снегопада.
AX-TF дополнительно выдаёт отдельным выходом сигнал «снижение мощности из-за погодных условий» (датчик погоды) при падении уровня сигнала более чем на 40 с.

Монтаж

Настройка направления — ±90° по горизонтали (поворотом), ±5° по вертикали (винтом); точная настройка — по видоискателю, затем по вольтметру (диапазон 10–20 В на разъёмах извещателя): уровень «низкий» ≤1,0 В, «средний» 1,1–2,0 В, «хороший» 2,0–2,5 В, «отличный» ≥2,5 В.
Максимальная дальность распространения луча по спецификации — 200/400/600 м у AX-TN и 300/600 м у AX-TF (для расчёта трассы; рабочая дальность извещателя — 20–60 м).
Нагреватель HU-3 (опция, питание 24 В перем./пост., потребление 420 мА суммарно на пару) расширяет рабочий диапазон до −60 °C; кабель на него — 0,75 мм² до 100 м, 1,5 мм² до 250 м, 3 мм² до 400 м.
Аксессуары: настенные кронштейны AX-3 (высота 400 мм) и AX-4 (550 мм) — общие для всей серии AX; декоративная задняя крышка BC-3 и боковая PSC-3 — при установке на столб «спина к спине».

Примеры

Извещатель над забором

Время прерывания 500 мс фиксирует перелезающего человека и не реагирует на пролетающих птиц или мелких животных.

Открытое пространство

Время прерывания ставят короче, иначе нарушитель может пробежать между лучами незамеченным.

Несколько пар извещателей (AX-TF)

Одна из 4 рабочих частот на пару исключает взаимное влияние соседних пар при установке в ряд или друг над другом.

Частые вопросы

Чем AX-TF отличается от AX-TN?

AX-TF имеет переключаемую рабочую частоту лучей (4 канала) для защиты от взаимного влияния соседних пар извещателей и отдельный выход датчика погоды; AX-TN — только фиксированная частота. Дальности близкие: 20/40/60 м у TN, 30/60 м у TF.

Что даёт настройка времени прерывания лучей?

Задаёт длительность блокировки луча (50–500 мс), после которой формируется тревога: длинное время годится для забора (не реагирует на птиц), короткое — для открытого пространства, чтобы не пропустить перебегающего нарушителя.

Нюансы и грабли

AX-TN и AX-TF — разные исполнения одной серии: TN не умеет переключать частоту, TF умеет (4 канала) — TF обязателен, если рядом стоит вторая пара извещателей (в ряд или друг над другом), иначе взаимные наводки.
Рабочая температура в инструкции по эксплуатации — −35…+50 °C, в рекламном буклете отдельно фигурирует диапазон до +60 °C; без нагревателя ориентируйтесь на диапазон из инструкции, для морозов — нагреватель HU-3 (до −60 °C).
Тревожный выход в инструкции по эксплуатации указан как Н.З.; в буклете для этих же моделей встречается запись «Н.З./Н.О.» — перед монтажом проверяйте фактическую логику контакта на месте, а не полагайтесь только на один документ.
AX-3/AX-4 — общие кронштейны для всей серии AX, но декоративные крышки не взаимозаменяемы между поколениями (у AX-TN/TF — BC-3/PSC-3, у AX-PLUS/ALPHA — другие номера).

Документация

OPTEX — AX-TN/AX-TF, «Описание и характеристики» и «Инструкция по эксплуатации»
