OPTEX SmartLine SL-QNR / SL-QFR — беспроводные ИК-барьеры периметра, 100 м

Беспроводной 4-лучевой ИК-барьер SmartLine: дальность 100 м, питание от батарей, сигнал — на панель через отдельный радиопередатчик. SL-QFR умеет переключать частоту лучей.

Беспроводные активные ИК-барьеры OPTEX SmartLine SL-QNR / SL-QFR

Модели семейства

SL-350QNRБеспроводной 4-лучевой ИК-барьер, дальность 100 м, без выбора частоты.

Метод детекции	активный ИК, 4 луча
Дальность	100 м
Выбор рабочей частоты лучей	нет
Время прерывания лучей	50 / 100 / 250 / 500 мс
Настройка направления	±90° по горизонтали, ±10° по вертикали
Тревожный выход	Н.З./Н.О., 3,6 В пост. тока, 0,01 А (макс.)
Выход тампера	вскрытие корпуса, Н.З., 3,6 В пост. тока, 0,01 А (макс.)
Дополнительные выходы	снижение мощности луча из-за погоды; снижение заряда аккумулятора — Н.З./Н.О., 3,6 В пост. тока, 0,01 А (макс.)
Питание	3,2–4,0 В пост. тока от аккумулятора; потребление 745 мкА (передатчик 420 мкА, приёмник 325 мкА)
Температура	−25…+60 °C; установка нагревателя не поддерживается
Защита	IP65; грозозащита до 15 кВ
Вес	3300 г (приёмник и передатчик)

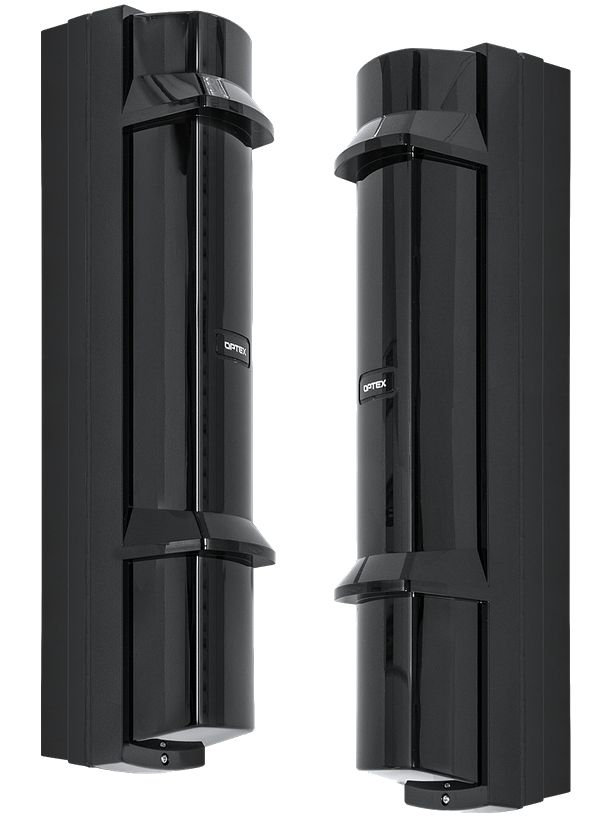

SL-350QFRТа же дальность 100 м, что у SL-350QNR, но с переключаемой рабочей частотой лучей (4 канала).

Дальность	100 м
Выбор рабочей частоты лучей	4 канала
Питание	3,2–4,0 В пост. тока от аккумулятора; потребление 745 мкА (передатчик 420 мкА, приёмник 325 мкА)
Температура	−35…+60 °C; установка нагревателя не поддерживается
Тревожный выход	Н.З./Н.О., 3,6 В пост. тока, 0,01 А (макс.)
Защита	IP65; грозозащита до 15 кВ
Вес	3300 г (приёмник и передатчик)

Как это работает и подключается

Питание — от батарей типа LSH20 (3,6 В, 13 А·ч): заявленный срок службы — около 4 лет на передатчике и 5 лет на приёмнике; на блок устанавливается 2 или 4 батареи.
Сигнал уходит на панель через отдельный беспроводной радиопередатчик (в комплект извещателя не входит): на каждый блок извещателя — свой радиопередатчик, для подключения тампера нужен радиопередатчик не менее чем с тремя входами.
SL-QFR дополнительно умеет переключать рабочую частоту луча (4 канала) — как SL-QDP/SL-QDM в проводной линейке SmartLine.

Монтаж

Для монтажа на столб — диаметр 34–48 мм; извещатель ставить не менее 1 м от стены или ограждения, параллельного лучу, не в зоне сезонного роста листвы и кустарника.
При замене батарей извлекайте ВСЕ старые сразу — иначе индикатор пониженного заряда продолжит мигать; нельзя смешивать новые и использованные батареи (риск взрыва или утечки электролита).
Юстировка контролируется видоискателем и разъёмом тестировки, как у проводных моделей серии SmartLine.

Примеры

Участок без проводки

Питание от батарей и передача тревоги по радиоканалу избавляют от прокладки кабеля к извещателю.

Несколько беспроводных пар рядом (SL-QFR)

Переключаемая частота лучей исключает взаимное влияние соседних пар — как у проводных QDP/QDM.

Частые вопросы

Сколько живут батареи?

По инструкции — около 4 лет на передатчике и 5 лет на приёмнике при рекомендованных батареях LSH20 (3,6 В, 13 А·ч).

Чем SL-QFR отличается от SL-QNR?

SL-QFR умеет переключать рабочую частоту луча (4 канала) для защиты от взаимного влияния соседних пар; SL-QNR — только базовая частота. Дальность у обеих моделей — 100 м.

Нюансы и грабли

SL-QNR/SL-QFR — не модификация проводных SL-QN/QDP/QDM, а отдельное изделие: другое питание (батареи вместо внешних 10,5–30 В), другие номиналы тревожного выхода (3,6 В, 0,01 А вместо 30 В, 0,2 А) и своя схема подключения радиопередатчика — проводную схему подключения переносить нельзя.
Нагреватель для беспроводных моделей не поддерживается — при низких температурах ограничение по рабочему диапазону (от −25 °C у SL-QNR, от −35 °C у SL-QFR) не обойти.
Радиопередатчик и приёмная панель радиоканала в комплект извещателя не входят и в этой документации не описаны — уточнять отдельно по документации радиосистемы OPTEX.

Документация

OPTEX — SmartLine SL-QNR/SL-QFR, инструкция по эксплуатации, и общий паспорт серии SmartLine «Описание и характеристики»
