OPTEX SmartLine SL-QN/QDP/QDM — 4-лучевые ИК-барьеры периметра, 60–200 м

Активный 4-лучевой ИК-барьер: передатчик и приёмник на 60, 100 или 200 м. SL-QDP переключает частоту лучей, SL-QDM добавляет оптическую обратную связь и ретрансляцию.

Активные ИК-барьеры OPTEX SmartLine SL-QN / SL-QDP / SL-QDM

Модели семейства

SL-QN (SL-200QN / SL-350QN / SL-650QN)Базовые модели без выбора частоты; дальность 60, 100 или 200 м.

Дальность	SL-200QN — 60 м; SL-350QN — 100 м; SL-650QN — 200 м
Метод детекции	активный ИК, 4 луча; тревога при одновременном перекрытии всех лучей
Выбор рабочей частоты лучей	нет
Время прерывания лучей	50 / 100 / 250 / 500 мс
Настройка направления	±90° по горизонтали, ±10° по вертикали
Тревожный выход	Н.З./Н.О., 30 В пост. тока, 0,2 А (макс.)
Выход тампера	вскрытие корпуса, Н.З., 30 В пост. тока, 0,1 А (макс.)
Питание	10,5–30 В пост. тока; потребление макс. 38/39/40 мА (по моделям)
Температура	−35…+60 °C без нагревателя; −60…+60 °C с нагревателем HU-3 (опция)
Защита	IP65; грозозащита до 15 кВ
Габариты / вес	448×79×96 мм; 2400 г (приёмник и передатчик)

SL-QDP (SL-200QDP / SL-350QDP / SL-650QDP)Тот же корпус и дальность, что у SL-QN, плюс переключаемая рабочая частота лучей (4 канала) и выход погодной дисквалификации.

Дальность	SL-200QDP — 60 м; SL-350QDP — 100 м; SL-650QDP — 200 м
Выбор рабочей частоты лучей	4 канала
Дополнительный выход	снижение мощности луча из-за погодных условий (D.Q.), 28 В пост. тока, 0,2 А (макс.)
Регулировка мощности луча	3 ступени (NORMAL/LOW/VERY LOW) в зависимости от дистанции
Тревожный выход	Н.З./Н.О., 30 В пост. тока, 0,2 А (макс.)
Выход тампера	вскрытие корпуса, Н.З., 30 В пост. тока, 0,1 А (макс.)
Питание	10,5–30 В пост. тока; потребление макс. 24/24/33 мА (по моделям)
Защита	IP65; грозозащита до 15 кВ
Габариты / вес	448×79×96 мм; 2400 г (приёмник и передатчик)

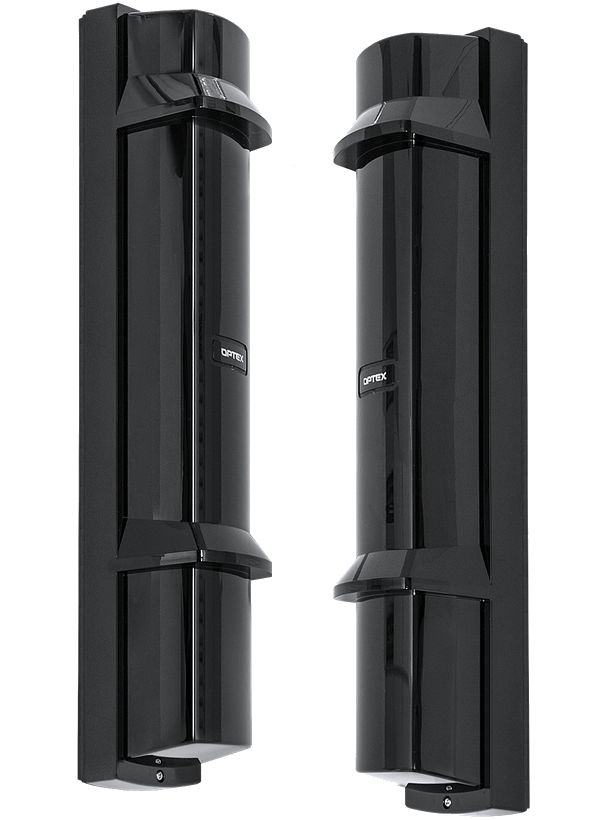

SL-QDM (SL-200QDM / SL-350QDM / SL-650QDM)Как SL-QDP, но с оптической обратной связью, автоматической корректировкой мощности луча и функцией ретрансляции сигнала другого устройства.

Дальность	SL-200QDM — 60 м; SL-350QDM — 100 м; SL-650QDM — 200 м
Система обратной связи	активная ИК, 1 луч (I.A.S.C.) + автоматическая корректировка мощности (A.T.P.C.)
Выбор рабочей частоты лучей	4 канала
Дополнительный выход	переключаемый — D.Q. (погодная дисквалификация) или низкий заряд батареи (для питания от солнечной панели SBU-4), 30 В пост. тока, 0,2 А (макс.)
Ретрансляция	тревожный выход другого устройства подключается на вход передатчика (клеммы 5–6) — прерывает луч и формирует тревогу на приёмнике
Питание	10,5–30 В пост. тока; потребление макс. 40/40/43 мА (по моделям)
Защита	IP65; грозозащита до 15 кВ
Габариты / вес	448×79×96 мм; 2400–2500 г (приёмник и передатчик, расхождение источников — см. docs_note)

Как это работает и подключается

Извещатель состоит из передатчика и приёмника; между ними — барьер из 4 ИК-лучей (двух пар). Тревога — только при одновременном перекрытии всех лучей; блокировка одной пары (например, листвой) тревогу не формирует.
Мощность луча регулируется тремя ступенями (NORMAL/LOW/VERY LOW) в зависимости от дистанции установки — это снижает ложные срабатывания от отражений и обязательно учитывается при выравнивании.
SL-QDM — единственная модель серии с оптической обратной связью (I.A.S.C.), автоматической корректировкой мощности луча (A.T.P.C.) и функцией ретрансляции сигнала другого устройства через вход передатчика.

Монтаж

Для монтажа на столб — диаметр 34–48 мм; извещатель ставить на высоте, где нарушитель определяется безошибочно, не менее 1 м от стены или ограждения, параллельного лучу.
Юстировка — сначала грубая по видоискателю (2-кратное увеличение), затем точная по вольтметру на разъёме тестировки (диапазон 5–10 В, уровень не хуже «Good»); после — контрольные проходы перед передатчиком, перед приёмником и посередине.
Время прерывания луча (50/100/250/500 мс) задаётся DIP-переключателями на приёмнике; во время самой юстировки действует фиксированное 100 мс независимо от их положения.
Длина кабеля питания зависит от сечения: например, для SL-200/350/650QN при 0,33 мм² (AWG22) — 400 м на 12 В или 1000 м на 24 В; при двух и более извещателях на одном проводе длина делится на их количество.
Нагреватель HU-3 (опция, 24 В, до 420 мА на элемент) — для работы до −60 °C.
Аксессуары: верхняя крышка ABC-4 (защита от птиц), задняя крышка BC-4, кронштейн CBR-4 для скрытой проводки, боковая крышка PSC-4, блок автоматической юстировки BAU-4.

Примеры

Стыковка нескольких пар в ряд или друг над другом

SL-QDP/SL-QDM позволяют выбрать одну из 4 рабочих частот луча, чтобы соседние пары не мешали друг другу.

Плохая погода

Система погодной дисквалификации (D.Q.) на SL-QDP/SL-QDM отдельным выходом сообщает о снижении мощности луча из-за тумана, дождя или снега.

Установка в башню без корпуса

Модификация SL-QDP-BT поставляется без внешнего корпуса — только электроника для скрытой установки внутри готовых башен MB/PT/PTW высотой 0,5–3 м.

Частые вопросы

Чем SL-QDP отличается от SL-QN?

SL-QDP умеет переключать рабочую частоту луча (4 канала) для защиты от взаимного влияния соседних пар и имеет отдельный выход погодной дисквалификации (D.Q.); SL-QN — базовая модель без этих функций, дальности одинаковые (60/100/200 м).

Что такое SL-QDP-BT?

Версия SL-QDP без корпуса — для скрытой установки внутри специальных башен (MB, PT, PTW) высотой 0,5–3 м; дальности те же, что у обычной SL-QDP (60/100/200 м).

Нюансы и грабли

Не путать возможности QDP и QDM: только QDM имеет ретрансляцию и переключаемый выход между D.Q. и низким зарядом батареи (для питания от солнечной панели SBU-4); у QDP — только выход D.Q.
Установка более двух извещателей в одном направлении (стыковка по частоте) не допускается — используйте разные каналы (1–4) по схеме РЭ, иначе взаимные ложные срабатывания у соседних пар.
Ток потребления передатчика/приёмника в паспорте и в инструкции по эксплуатации для одних и тех же моделей указан по-разному (например, у SL-200QN паспорт даёт передатчик 30 мА/приёмник 8 мА, инструкция — наоборот, 8 мА/30 мА); суммарный максимум в обоих источниках совпадает — для расчёта кабеля берите суммарное значение, а не распределение по блокам.
У SL-QDM масса в инструкции по эксплуатации — 2500 г, в паспорте — 2400 г; при подборе крепления ориентируйтесь на большее значение.
Специальная модификация SL-QDP-BT поставляется без корпуса — только для установки внутри готовых башен (MB/PT/PTW); степень защиты IP65 и масса 2400 г к ней не относятся, но дальности те же — 60/100/200 м, что у обычной SL-QDP.

Документация

OPTEX — SmartLine (SL-QN, SL-QDP, SL-QDM), «Описание и характеристики» и инструкции по эксплуатации SL-QN и SL-QDP
