Optimus · Блоки питания (без резерва)

OPTIMUS 12/1.0, 12/1.0N и 12/2.0 — компактные сетевые блоки питания 12 В в пластиковом корпусе

Малогабаритные блоки питания 12 В на 1 А и 2 А в пластиковом корпусе, вход 100–240 В, защита от КЗ и перегрузки; для установки в помещении, круглосуточная работа.

Модели семейства

Общие данныеВсе три блока: вход переменного тока 100–240 В 50/60 Гц, пластиковый корпус IP54, класс защиты 2, рабочая температура от -10 до +40 °C, пульсации не более 120 мВ, для установки внутри помещения.

Входное напряжение	переменное 100–240 В, 50/60 Гц
Пульсации (пик-пик)	не более 120 мВ
Класс защиты от поражения током	2
Рабочая температура	от -10 до +40 °C
Степень защиты оболочки	IP54

OPTIMUS 12/1.0Блок на 1 А с защитой от КЗ, перегрузки и перенапряжения.

Выходное напряжение	11,4–12,6 В (при сетевом 220 В)
Номинальный выходной ток	не более 1 А
Мощность	12 Вт
Наработка на отказ	не менее 100 000 часов
Защита	электронная от КЗ, перегрузки по току и перенапряжения (13,2–16,2 В)
Влажность	20–90 % без конденсата
Размеры	60×39×26
Масса	84 г

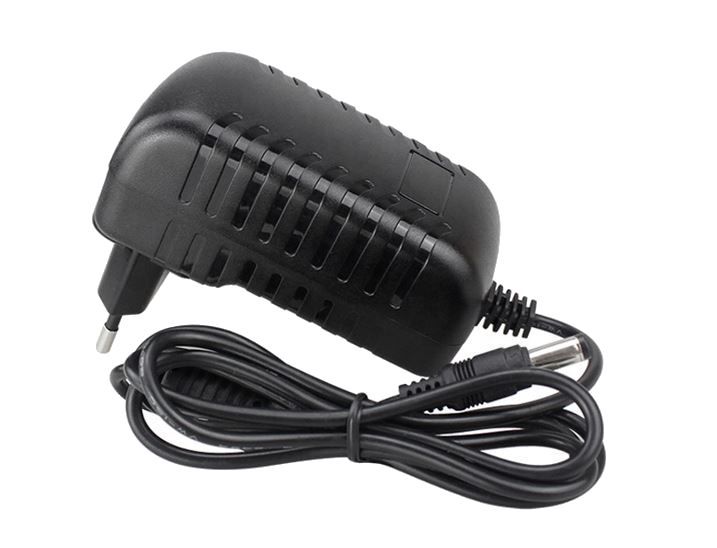

OPTIMUS 12/1.0NБлок на 1 А без индикации режимов; в документе оговорено, что он не является влагостойким.

Выходное напряжение	12,0 В (при сетевом 220 В)
Выходной ток	до 1,0 А
Индикация рабочих режимов	нет
Наработка на отказ	не менее 30 000 часов
Защита	электронная от КЗ и перегрузки по току
Размеры	74,5×39×47 мм
Масса	73 г

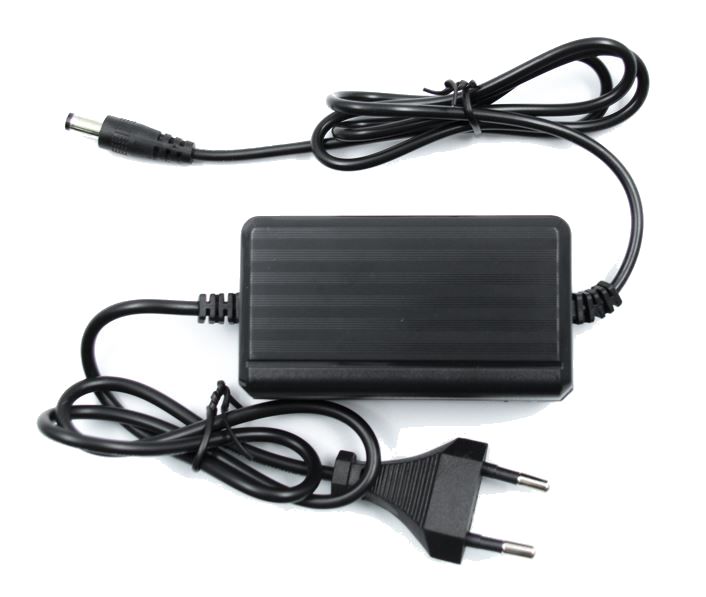

OPTIMUS 12/2.0Блок на 2 А.

Выходное напряжение	12 В (при сетевом 220 В)
Номинальный выходной ток	не более 2 А
Наработка на отказ	не менее 100 000 часов
Защита	электронная от КЗ и перегрузки по току
Размеры	85×47×33 мм
Масса	131 г

Как это работает и подключается

Блок преобразует сетевое переменное напряжение 100–240 В в постоянные 12 В и защищён от короткого замыкания и перегрузки по току; у 12/1.0 есть и защита от перенапряжения (13,2–16,2 В).
Режим работы — круглосуточный, место — внутри помещения.
Выходное напряжение указано при сетевом напряжении 220 В; у 12/1.0 допуск по выходу 11,4–12,6 В.

Монтаж

Устанавливайте только внутри помещения.
Для наружного монтажа 12/1.0N по документу нужна специальная монтажная коробка: блок не является влагостойким, несмотря на указание IP54.

Примеры

Питание камеры или маломощного устройства

12/1.0 или 12/1.0N для устройства до 1 А, 12/2.0 — до 2 А, если нагрузка вписывается в номинальный ток.

Частые вопросы

Какой блок выбрать на камеру в помещении?

По току нагрузки: 12/1.0 и 12/1.0N до 1 А, 12/2.0 до 2 А.

Можно ли ставить на улице?

Нет, только в помещении; для 12/1.0N допускается наружный монтаж в специальной монтажной коробке.

Нюансы и грабли

У 12/1.0N заявлена защита IP54 и тут же сказано, что блок не влагостойкий: для улицы нужна коробка.
Наработка на отказ у 12/1.0N 30 000 часов, у 12/1.0 и 12/2.0 — 100 000 часов.
У 12/1.0N нет индикации рабочих режимов.
Размеры 12/1.0 в документе даны без единиц измерения (60×39×26), у остальных указаны мм.
